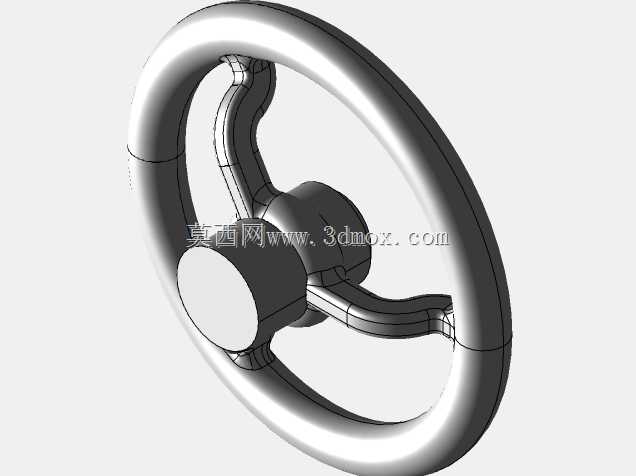

三辐式车辆转向操控方向盘结构设计

　　该方向盘作为车辆转向系统的核心人机交互操控部件，主要应用于乘用车辆、小型工程作业车辆的驾驶舱转向操控场景，承担将驾驶员手部操作力矩传递至转向柱、最终实现车辆行驶方向调整的核心功能，是驾驶过程中驾驶员接触频次最高的操控构件之一。从结构设计逻辑来看，采用三辐式连接筋布局，并非单纯出于外观考量，三辐结构在轮圈与中心安装座之间形成稳定的三角传力路径，在保证整体结构抗扭强度的前提下，尽可能减少了辐条对驾驶员前方仪表视野的遮挡，同时预留了安全气囊模块、多功能按键的安装空间，适配当前主流车型的座舱集成需求。轮圈部分采用符合人体工程学的环形截面设计，截面曲率匹配成年男性手掌自然握持的弧度，握持区域的周向长度覆盖常规驾驶时双手9点、

　　3点位置的操作范围，长时间握持不易产生肌肉疲劳，轮圈表面预留了包覆层安装的余量，可适配真皮、发泡等不同材质的包覆工艺，满足不同定位车型的触感需求。中心安装座为圆柱形凸台结构，其端面的安装孔位与转向柱端部的花键轴尺寸匹配，安装时通过中心锁紧螺母实现轴向固定，安装座与辐条的过渡区域做了大圆角处理，避免应力集中导致的结构断裂问题，在车辆发生碰撞时，该过渡区域的预设形变结构可吸收部分冲击能量，降低对驾驶员胸部的冲击伤害。从安装边界来看，轮圈的外径尺寸适配常规乘用车驾驶舱的腿部空间预留要求，转动过程中不会与仪表台下部、驾驶座椅侧翼发生干涉，中心安装座的轴向突出高度匹配转向柱的伸缩调节行程，无论驾驶员将转向柱调整至最高或最低位置，

　　方向盘与驾驶员胸部的距离都能保持在安全操控范围内。辐条的内部结构预留了线束穿装通道，多功能按键的连接线束可通过辐条内部空腔连接至转向柱下方的整车线束，避免线束外露影响美观或在转动过程中发生磨损。整体结构的壁厚设计经过受力仿真验证，在承受驾驶员常规转向操作的最大力矩时，轮圈与辐条的形变量控制在允许范围内，不会出现明显的形变松旷问题，同时兼顾了轻量化需求，避免整体重量过大增加转向系统的负载。
