汽车传动系统干式离合器从动盘结构设计

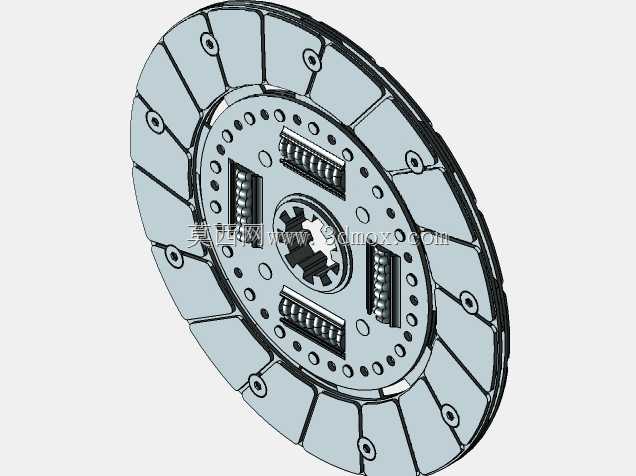

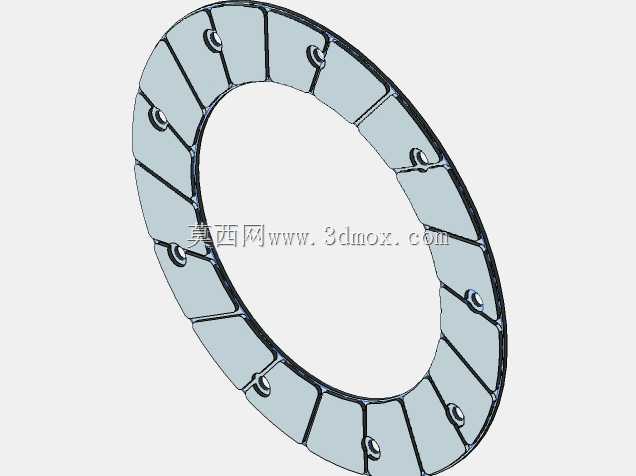

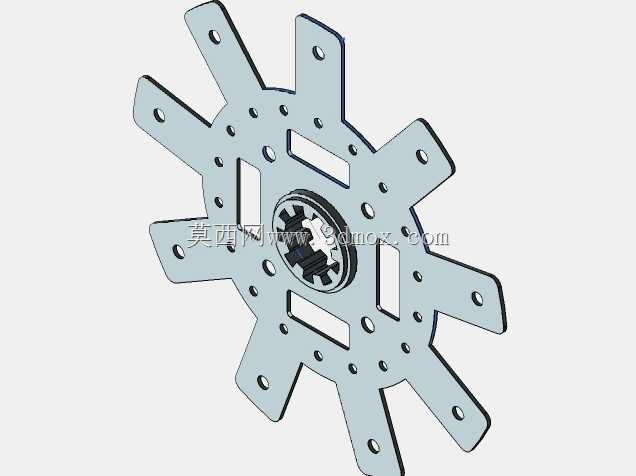

　　这款离合器从动盘是手动挡车辆传动系统里的核心摩擦传力部件，日常工况下直接承担发动机飞轮与变速器输入轴之间的动力接合、切断功能，起步阶段通过摩擦副的渐进滑磨把发动机输出扭矩平缓传递给传动系，避免传动系部件受冲击载荷，换挡时通过快速切断动力减少齿轮啮合冲击，过载时还能通过摩擦副打滑保护整个传动链不被过大扭矩损坏。从结构设计来看，整体采用圆盘式对称布局，外缘周向均布的扇形摩擦片是直接接触飞轮与压盘的传力工作面，摩擦片通过铆钉固定在波形弹簧钢片上，接合过程中波形钢片的渐进变形能让压紧力线性上升，避免起步时的闯动问题。盘芯位置的花键毂是和变速器输入轴配合的安装接口，花键参数需要匹配对应车型输入轴的花键规格，保证滑动顺畅无卡滞，

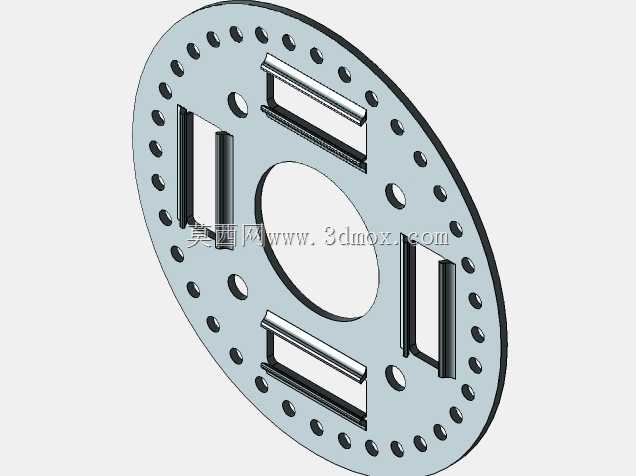

　　同时能传递额定扭矩不发生滚齿失效。花键毂与外侧钢盘之间周向布置了多组减震弹簧，不同刚度的弹簧分组布置，能分别吸收怠速工况、正常行驶工况、大扭矩工况下的传动扭转振动，降低传动系的共振风险，弹簧两侧的阻尼摩擦片还能消耗振动能量，快速衰减扭转振幅，避免传动系出现异响。设计过程中首先要确定摩擦片的有效摩擦半径，根据目标车型的发动机最大输出扭矩，结合摩擦系数、压紧力参数计算所需的摩擦面积，保证滑磨过程中热容量足够，不会因为频繁半联动导致摩擦片过热烧蚀。摩擦片的开槽设计一方面是用来排出磨屑，另一方面能破坏摩擦面的真空吸附，避免分离不彻底，同时提升散热效率。安装边界上，整个从动盘的轴向厚度需要匹配对应离合器压盘的分离行程，

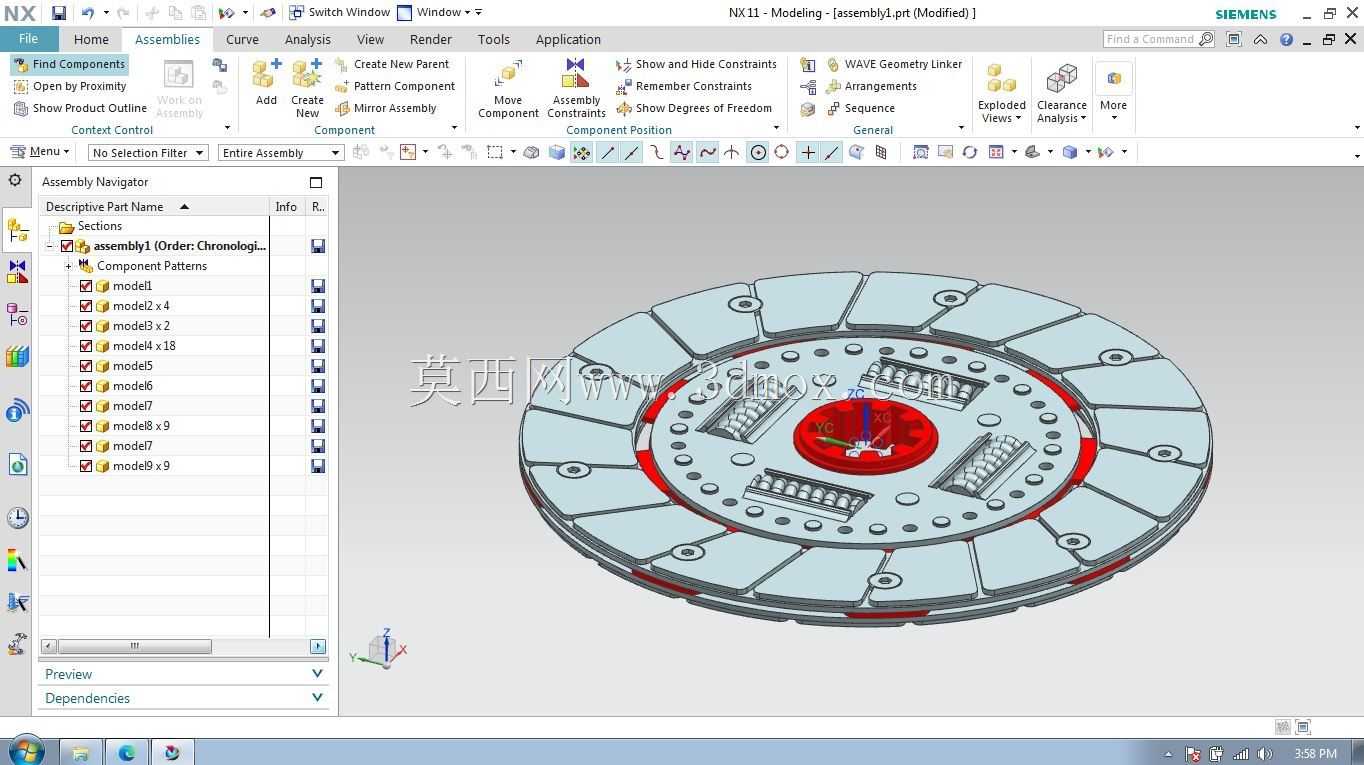

　　保证分离轴承推动膜片弹簧时，从动盘能完全脱离飞轮端面，彻底切断动力；径向尺寸需要匹配飞轮的摩擦面内径与压盘的压紧范围，不能出现偏磨问题；盘毂花键的有效啮合长度要满足输入轴的插入深度要求，避免花键局部受力过大出现早期磨损。实际建模时需要重点关注减震弹簧的安装槽尺寸，保证弹簧压缩到极限位置时不会出现卡滞，同时预紧力设置合理，怠速工况下不会因为弹簧刚度过大导致减震失效，出现怠速方向盘抖动问题；摩擦片的铆钉沉孔深度要控制合理，不能钻透钢片基体，同时要保证摩擦片磨损到极限位置时铆钉不会刮伤飞轮和压盘工作面。
