双轴电位器式游戏摇杆控制模块结构设计

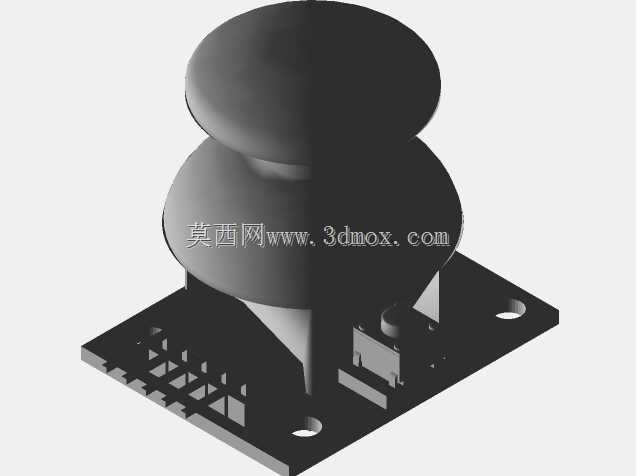

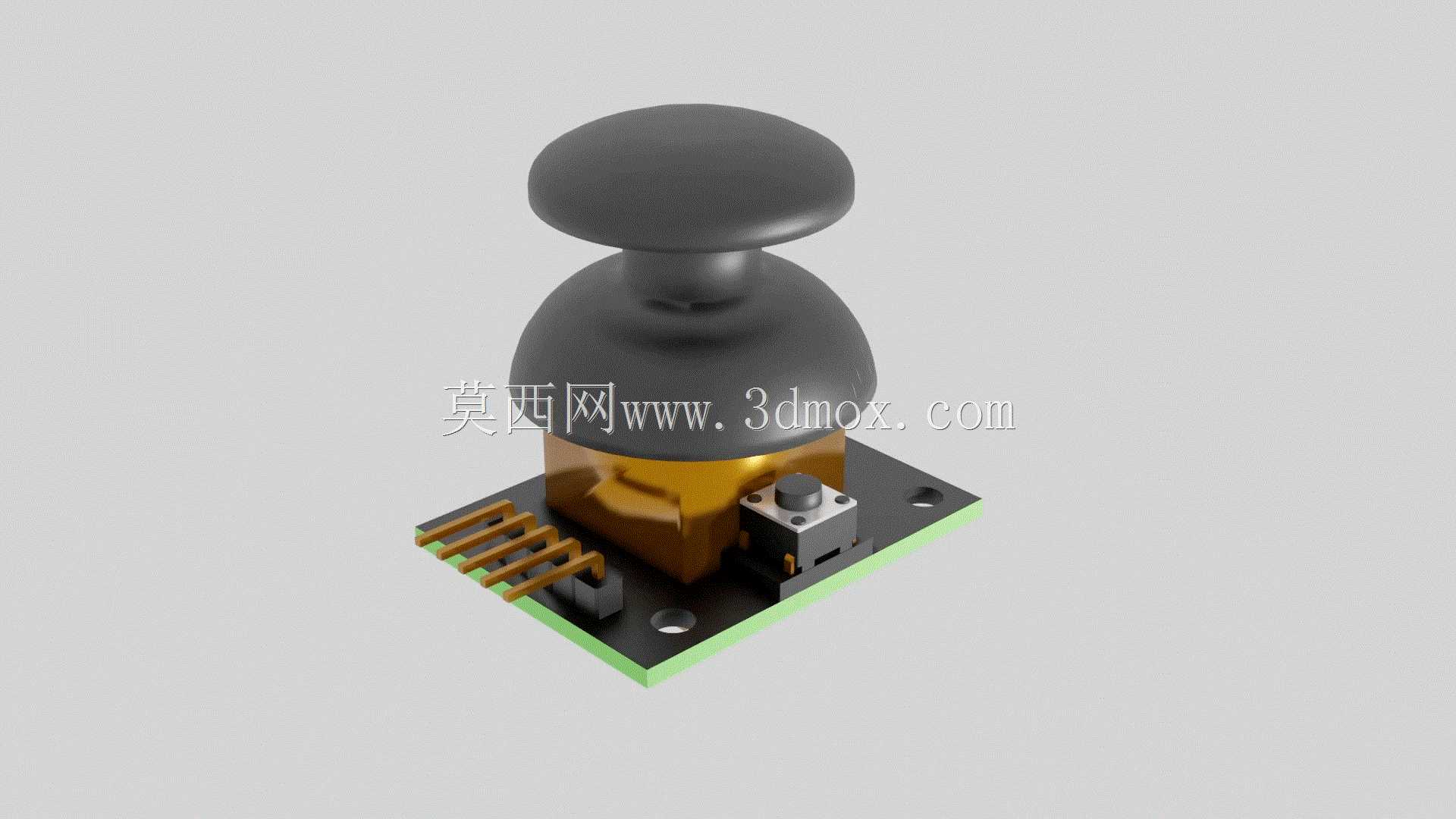

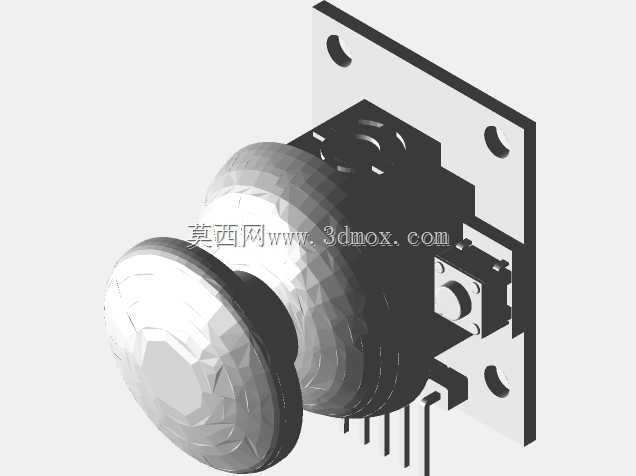

　　该操纵杆模块的结构设计围绕人机交互输入的核心需求展开，在小型化控制终端、嵌入式交互设备、实验教学平台等场景中，承担二维方向信号输入的核心功能，使用者拨动摇杆帽即可输出对应方向的模拟电压信号，为后端控制电路提供位置偏移量参考。从结构组成来看，模块顶部采用圆弧过渡的蘑菇头摇杆帽，表面做哑光防滑处理，指腹贴合时不会出现打滑偏移，操作行程内的阻尼感经过匹配调校，既不会因为阻尼过小导致误触发，也不会因为阻尼过大增加长时间操作的疲劳感，摇杆帽与下方摆动杆的连接采用卡扣式结构，装配时无需额外紧固件，后期维护更换摇杆帽也可快速拆装。模块中部的核心传感部分采用两组正交布置的碳膜电位器，分别对应X轴与Y轴的偏移检测，当摇杆向任意方向倾斜时，

　　摆动机构会带动对应电位器的转轴转动，改变电位器的分压输出，两组电位器的安装座做了定位凸台设计，装配时可直接卡入底座的定位槽内，避免电位器在长期摆动过程中出现位置偏移，保证信号输出的一致性。底座部分采用FR-4玻纤板作为承载基体，板上预留了两个对称的安装孔，孔位间距匹配通用小型控制模块的安装标准，安装时可通过M2螺丝直接固定在设备面板或者PCB支架上，安装孔周边做了露铜加固处理，避免多次拆装螺丝造成基板开裂。底座侧边引出的排针采用标准2.54mm间距设计，可直接插在面包板或者对应接口的控制电路板上，排针焊接位置做了阻焊层加厚处理，防止长期插拔导致焊盘脱落。模块上还集成了轻触按键机构，当垂直向下按动摇杆帽时，可触发按键信号，实现确认、

　　选择这类附加操作，按键的触发行程设置在0.3-0.5mm区间，触发压力控制在1.5N左右，既保证正常摇动摇杆时不会误触发按键，也不会因为按压力度过大增加操作负担。整个模块的外形轮廓控制在40mm×30mm的矩形范围内，摇杆处于中位时的整体高度不超过25mm，在紧凑型手持设备、小型控制面板内安装时，不会占用过多的内部空间，摇杆的最大倾斜角度设置为25度，对应电位器的有效转动行程，避免超程转动导致电位器内部碳膜磨损，延长模块的使用寿命。在结构细节处理上，摆动机构的转动配合部位采用自润滑POM材质衬套，长期往复摆动也不会出现卡顿、松旷的问题，电位器的引脚与基板之间做了点胶加固，应对设备运输或者使用过程中的振动冲击时，不会出现引脚虚焊脱落的问题。
