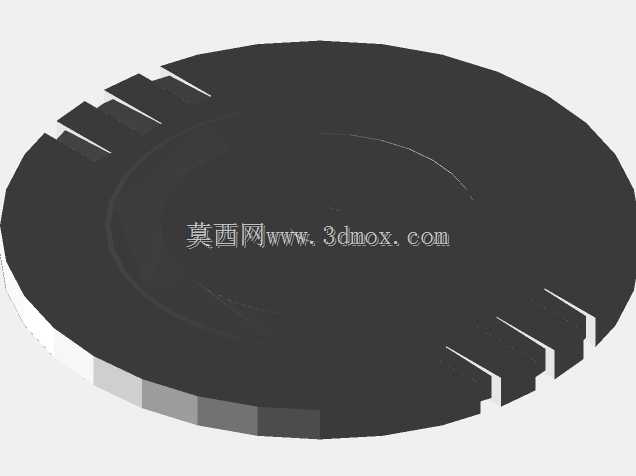

工业传动用SM型滑动轴承结构设计

　　在各类工业传动系统的支承结构设计中，这类SM型滑动轴承的应用场景覆盖了从轻载检测仪器到中载传动机构的多个细分领域，不同于滚动轴承依靠滚动体实现低摩擦转动的结构逻辑，滑动轴承依靠轴颈与轴瓦间的润滑膜实现相对转动，在需要低振动、低噪音、高抗冲击性能的工况下具备不可替代的结构优势。从实际设备用途来看，这类轴承常被用于传感器配套的精密传动支承、小型仪表的转动轴定位、低速重载连杆机构的铰接点等位置，能够在安装空间受限的场景下提供稳定的径向支承能力，部分改型结构也可承受一定程度的轴向载荷，满足多方向受力的安装需求。在功能特性层面，该轴承结构采用整体式轴瓦设计，相比剖分式结构具备更高的支承刚度，装配时可通过过盈配合压入轴承座孔，

　　无需额外的轴向定位结构即可实现可靠固定；轴瓦内壁预留有均匀的润滑槽结构，能够在设备运行过程中存储润滑脂，形成持续的油膜隔离，降低轴颈与轴瓦的直接摩擦损耗，延长部件的整体使用寿命。从设计思路上看，建模过程中优先保证了轴承内孔的圆柱度公差要求，内孔表面的建模精度控制在微米级，匹配实际加工时的精镗工艺要求；轴承的外圆与安装座孔采用基孔制配合，配合公差选取过盈量适中的区间，既保证压装后不会出现松动跑圈的问题，也避免过盈量过大导致内孔收缩变形影响轴的转动灵活性。外形尺寸与安装边界方面，该轴承的径向尺寸远小于同承载能力的滚动轴承，轴向宽度可根据实际安装空间进行系列化调整，安装时仅需在支承构件上加工出对应尺寸的安装孔，

　　无需加工复杂的轴承座定位台阶，能够大幅降低配套构件的加工难度；轴承的端面设计有微小的倒角结构，既方便压装时的导向定位，也可去除加工毛刺避免装配时刮伤安装孔内壁。在实际选型应用中，这类轴承适配的轴颈转速通常不高，对冲击载荷的耐受能力优于同尺寸的深沟球轴承，在存在频繁启停、换向转动的工况下，不会出现滚动体磕碰保持架的失效问题，能够长期维持稳定的支承精度。建模过程中对轴承的所有过渡圆角、润滑槽尺寸、倒角参数都做了1:1的还原，结构细节完全匹配实际加工生产的零件要求，可直接用于装配仿真、干涉检查以及后续的工程图导出，为结构设计阶段的选型验证提供准确的三维数据支撑。
