四柱式液压冷压成型加工设备结构

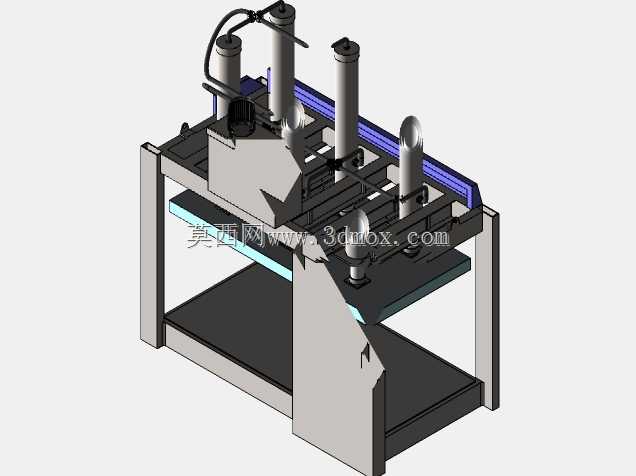

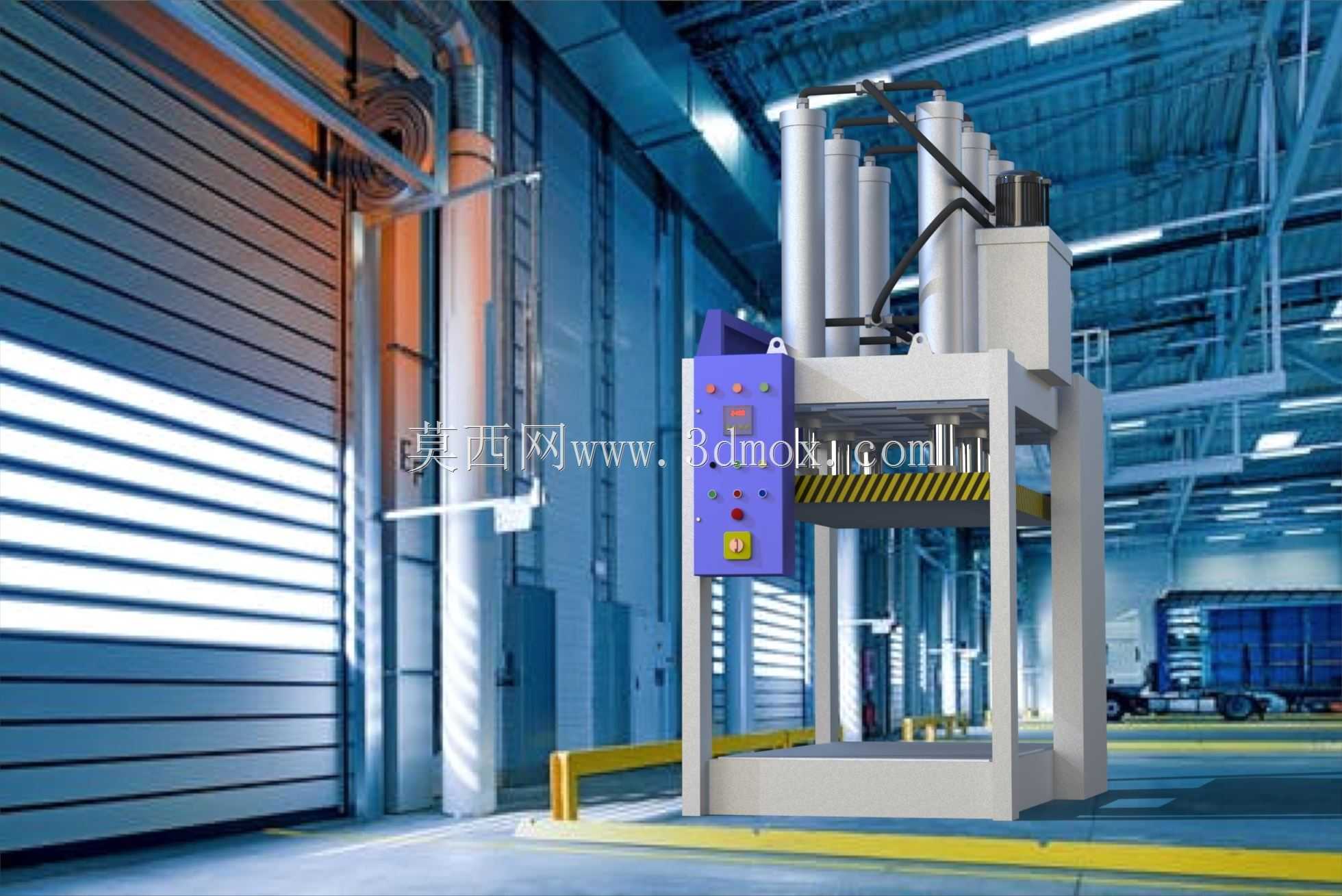

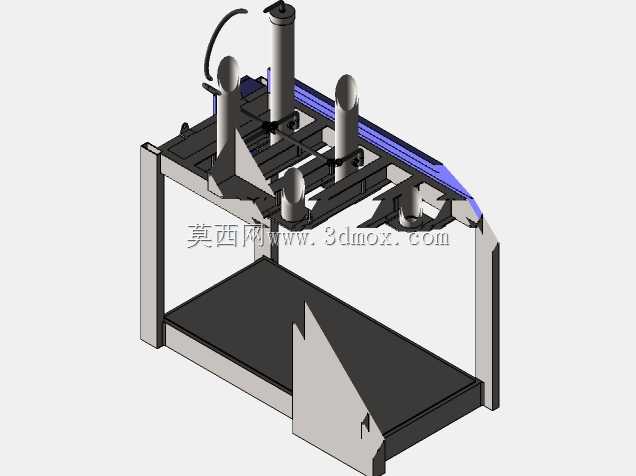

　　这款液压冷压设备的结构设计，核心围绕常温下的金属与非金属件压装、成型、校形工序展开，在五金冲压件整形、复合材料冷压成型、零部件过盈装配场景中应用广泛。从结构布局来看，采用上置式多油缸排布的四柱框架结构，四根导向立柱承担设备运行过程中的侧向载荷，保证压头下行过程中的平行度误差控制在合理区间，避免偏载导致的工件压装报废、立柱磨损加剧问题。

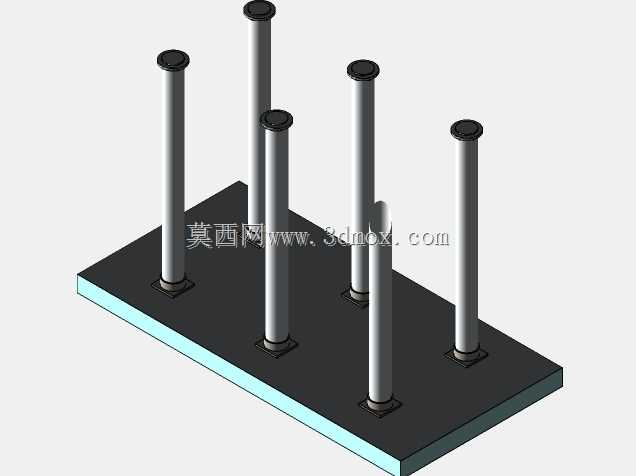

　　设备的压装执行端设置在框架上部，多组油缸同步驱动压头下行，可根据不同工艺需求调整单缸或多缸联动模式，适配不同压装力需求的加工场景；下部工作台采用加厚钢板焊接后去应力处理，台面预留T型槽安装位，方便用户根据加工工件的尺寸定制工装夹具，工作台的边界尺寸充分考虑常规中小型工件的加工范围，无需额外拓展台面即可覆盖多数通用冷压工序的装夹需求。

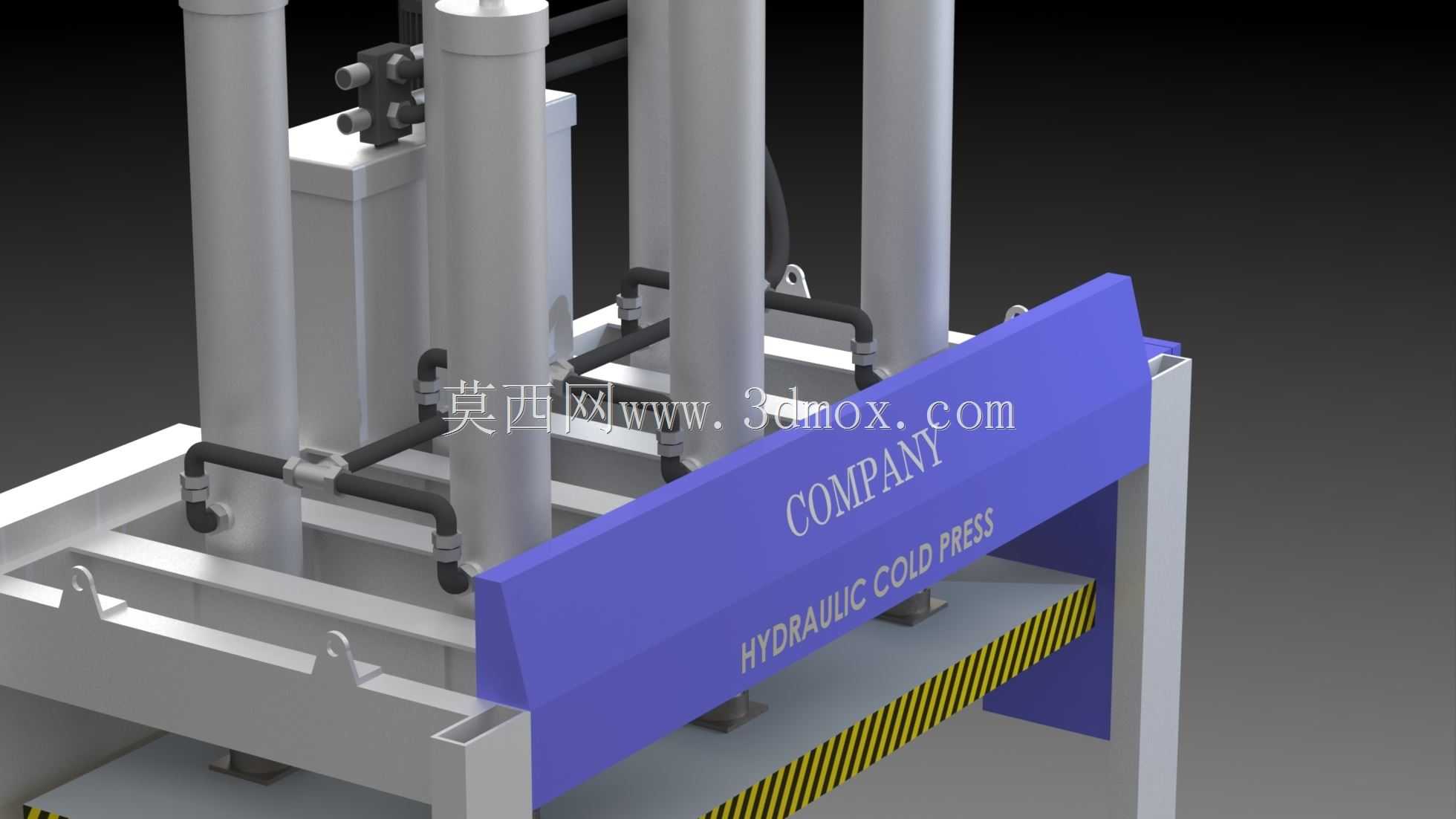

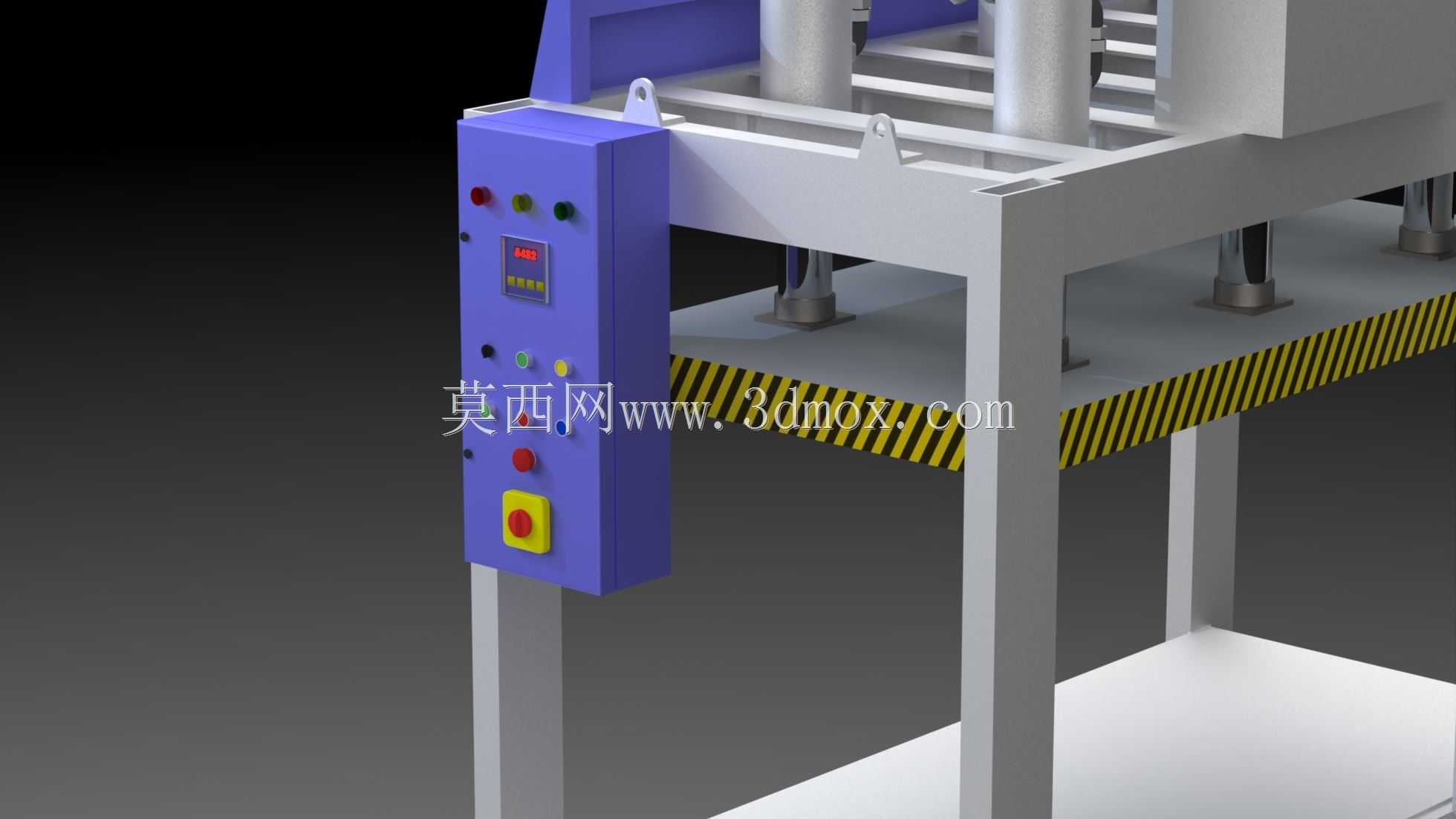

　　操作控制单元布置在设备正面侧方，采用立式操作面板集成压力调节、行程控制、双手启动按钮等组件，操作人员站在设备正面即可完成参数调整与加工操作，操作位与压装工作区设置安全防护距离，同时压头周边设置黄黑警示的安全防护条，避免操作人员误入工作行程范围引发安全事故。液压管路采用顶部排布的走线方式，所有油路管路沿立柱与上横梁的固定座排布，既避免管路干涉压头的上下行程，也方便后期维护时排查油路渗漏问题。

　　从安装边界来看，设备整体采用落地式安装结构，底部框架预留地脚螺栓安装孔，安装时只需保证地面平整度满足承重要求即可，无需额外做复杂的地基处理；设备的上部油缸组最高处距离地面的高度，充分考虑常规工业厂房的层高限制，不会出现设备进场后无法安装的问题。设计过程中针对冷压工序常见的偏载问题，在压头与油缸的连接位置设置了浮动连接结构，当工件放置存在微小偏斜时，压头可自动适配工件表面，避免刚性接触导致的工件压伤、油缸密封件过早损坏。

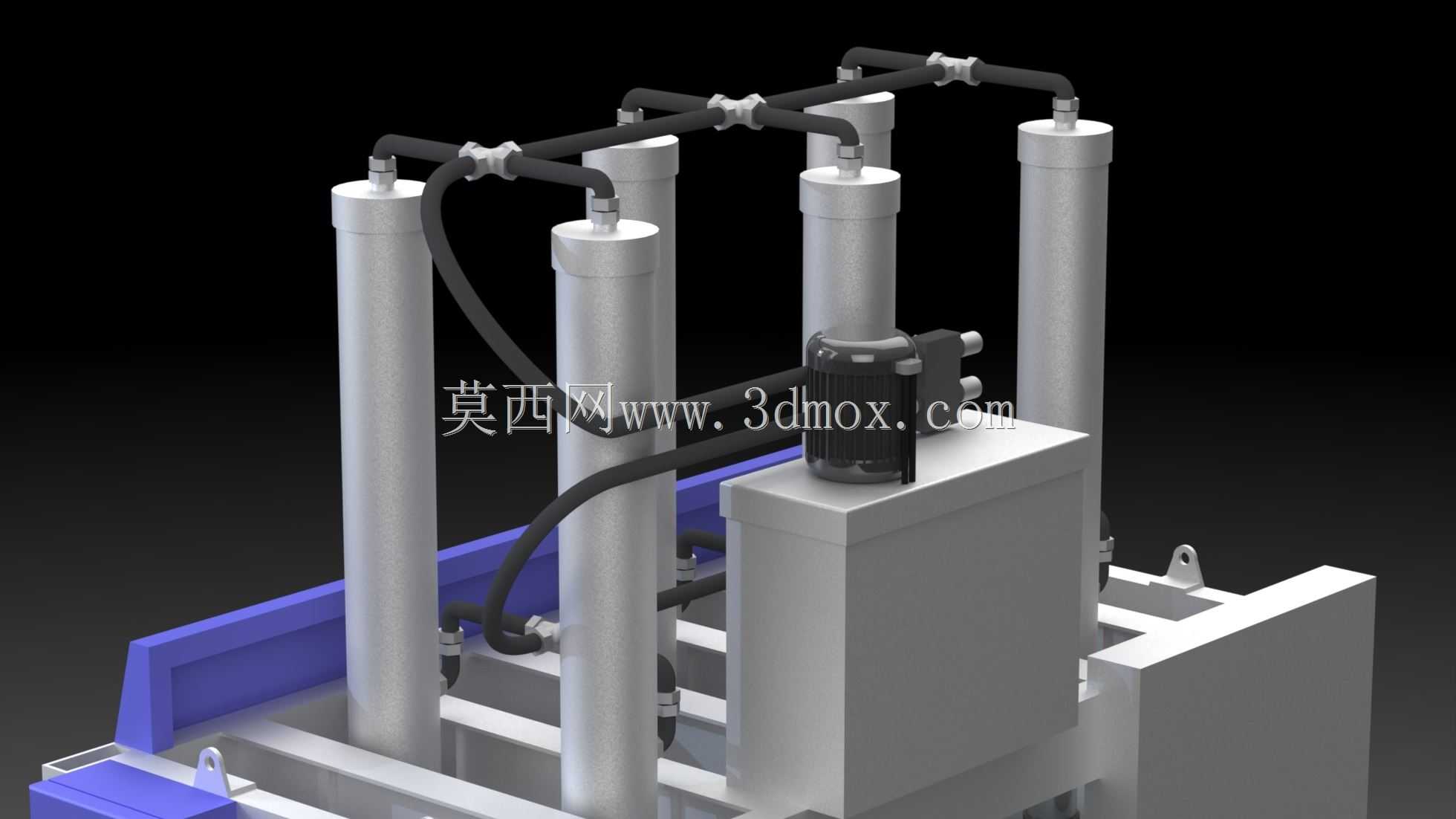

　　不同于热压设备需要配套加热模块与温控系统，这款冷压设备的结构全部围绕常温压装工艺设计，去掉了不必要的加热与保温结构，整体结构更加紧凑，维护点更少，适合中小型加工车间的批量压装、校形工序使用，设备的液压站集成在上横梁后侧，无需额外在设备外部放置液压站，减少了设备的占地面积，也缩短了油路的传输距离，降低了油路压力损失。
