承载3.5吨龙门式手动压力作业机架

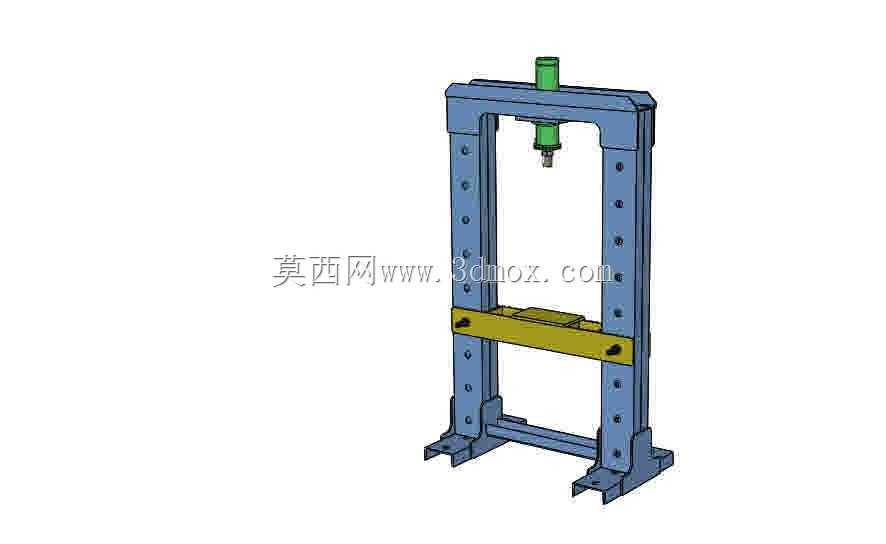

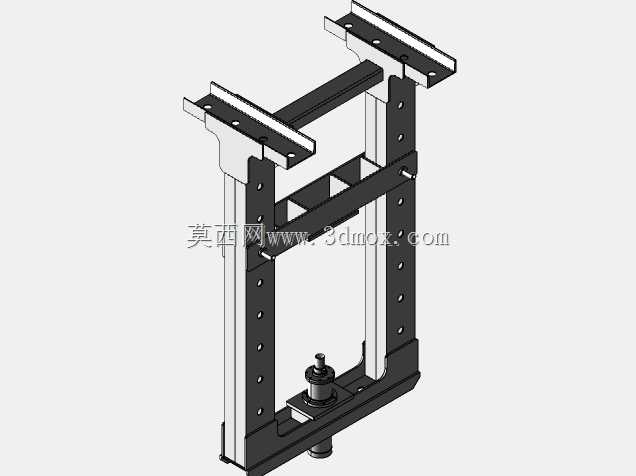

　　这款龙门结构的压力作业机架，核心承载能力标定为3.5吨，主要面向小型零部件压装、校形、铆接、轴承压入等车间常规手工作业场景，在机加工维修工位、小型五金装配线、模具修配间都有很高的适配性。整体采用开式龙门框架布局，两侧立式立柱采用等距开孔设计，可根据作业工件的高度灵活调整上部横梁的安装位置，适配不同高度尺寸的工件装夹需求，避免固定行程机架对工件尺寸的限制。上部横梁两端通过螺栓与立柱锁固，安装面预留了多组连接孔位，可兼容不同规格的手动压头、小型液压油缸或者丝杆施压组件的安装，不需要额外加工转接板即可完成施压部件的装配。底部安装座采用加宽的法兰式连接结构，预留的安装孔可直接将整机固定在车间工作台或者定制的机座上，

　　作业时不会因为施压反力出现机架偏移、晃动的问题，保障压装过程的施力同轴度。框架中部设置有横向加强筋，连接两侧立柱，抵消施压过程中立柱产生的外张形变，长期满负载作业也不会出现框架开档尺寸变大、立柱变形的问题，提升机架整体的刚性与使用寿命。施压组件安装位位于机架开档的中心轴线上，保证施压过程中力的传递始终沿垂直方向，避免偏载导致的工件压装歪斜、工件表面损伤问题。机架的开档宽度经过优化，既可以满足常规小型轴类、套类零件的压装空间需求，也不会因为开档过宽导致整体机架尺寸冗余、占用过多工位空间。立柱上的调节孔位采用等间距排布，调整横梁高度时可以快速定位，不需要反复测量对齐，缩短工位调整的辅助时间。底部的施压支撑面做了平面度处理，

　　放置工件或者配套工装时可以保证基准面水平，减少压装前的找正工作量。这类手动压力机架相比大型冲压设备，占用空间小、操作灵活，不需要外接动力源即可完成小吨位的压装作业，在小批量生产、设备维修、样件试制环节的实用性极强，建模过程中对各个连接孔位、安装面的尺寸都做了参数化处理，设计人员可以根据自身的作业负载需求，快速调整板材厚度、开档尺寸、立柱高度等参数，衍生出不同承载规格、不同作业尺寸的变体结构，适配更多细分的压装作业场景。
