铃木T250R摩托离合器变速箱传动总成

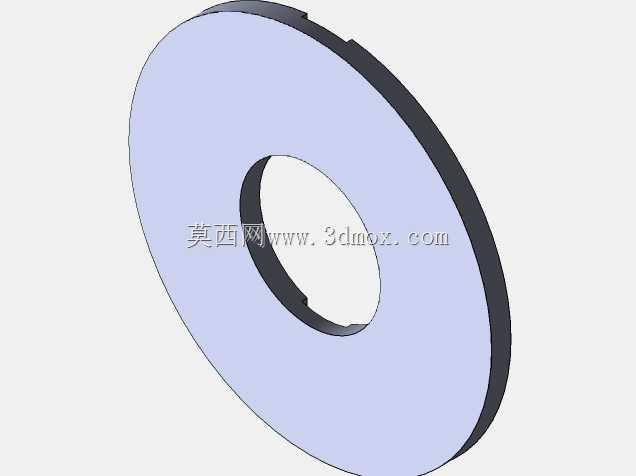

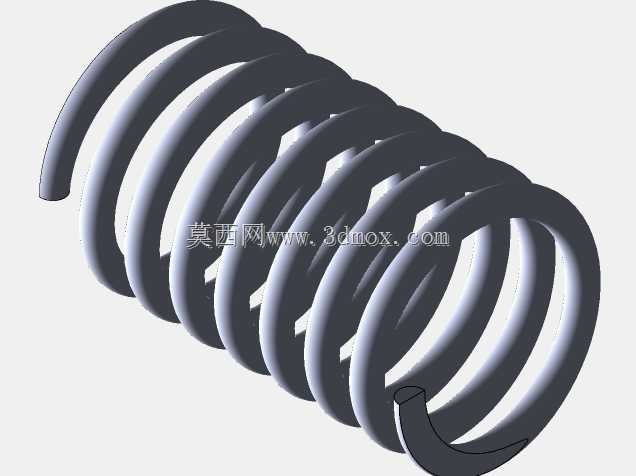

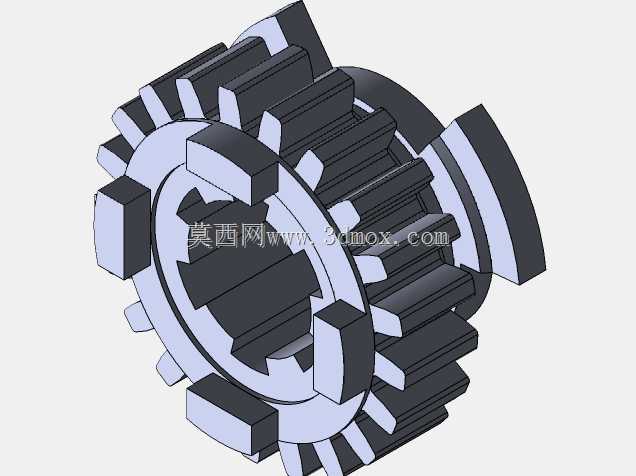

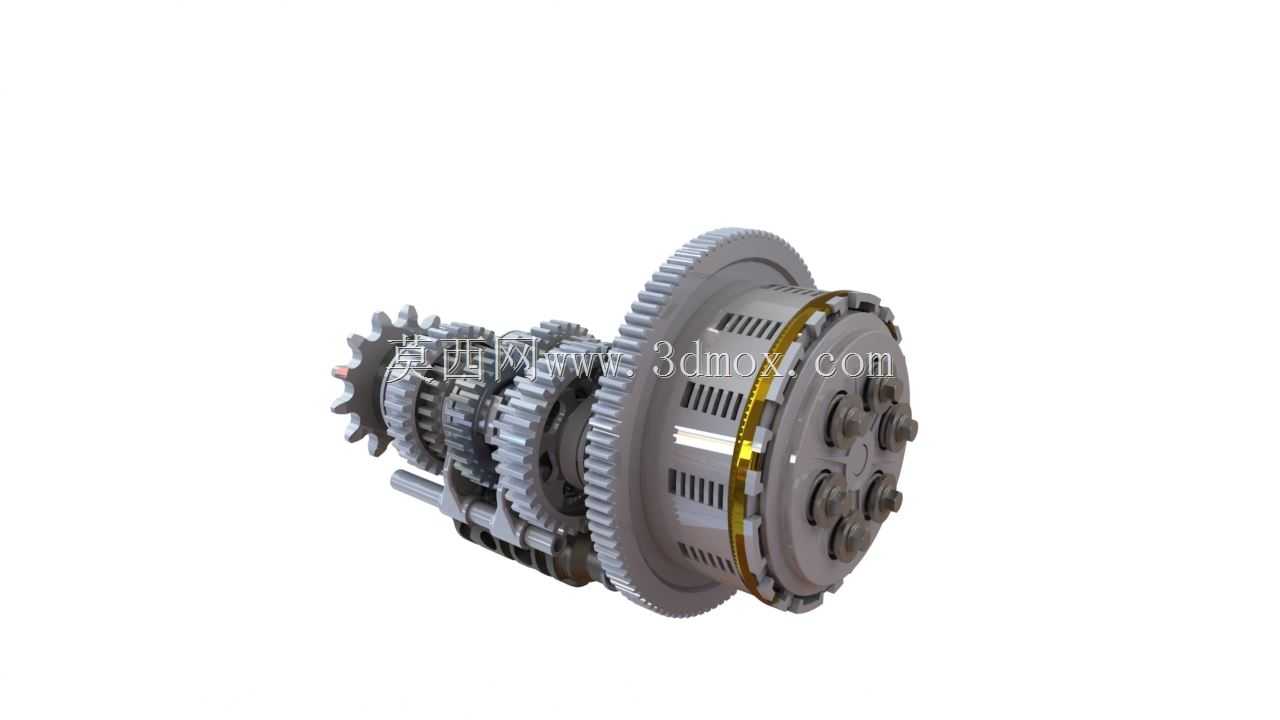

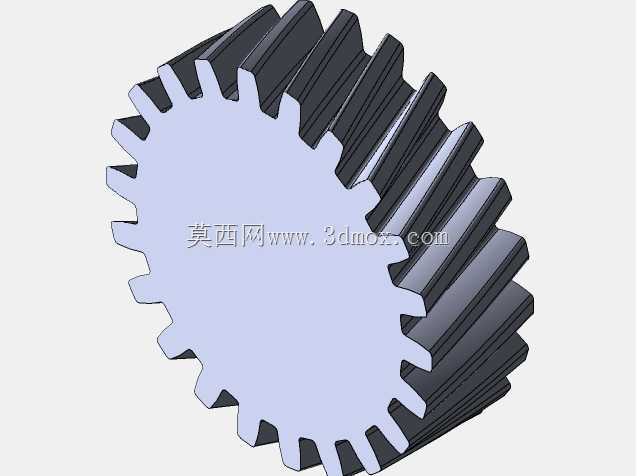

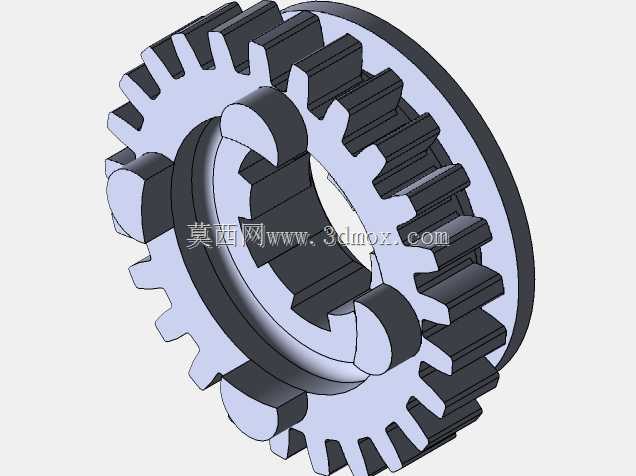

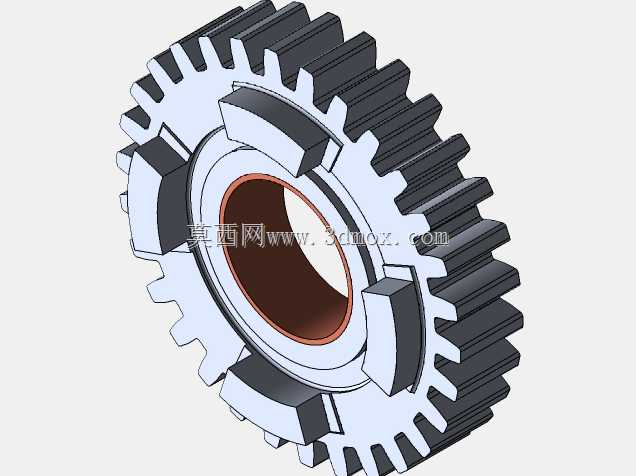

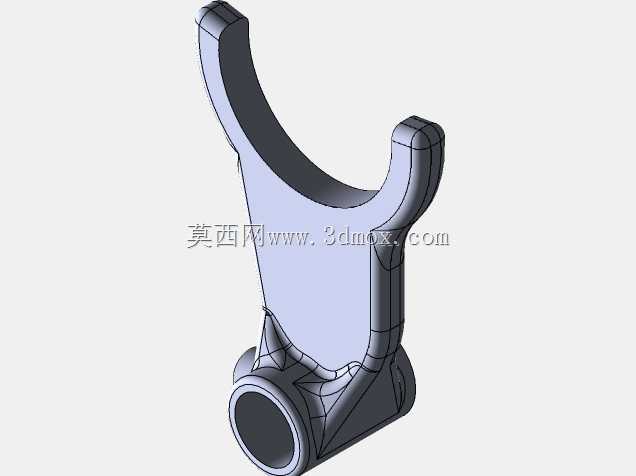

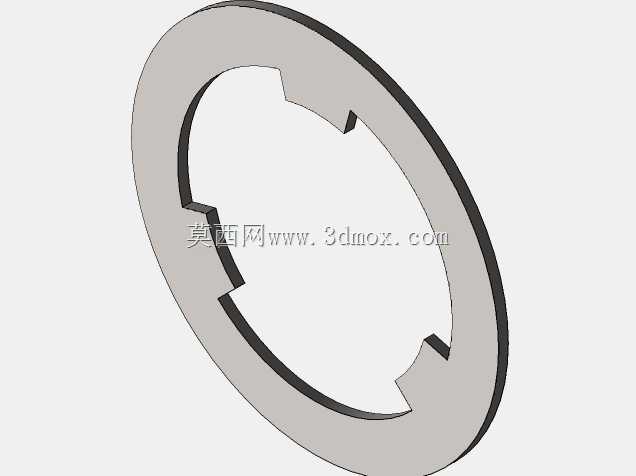

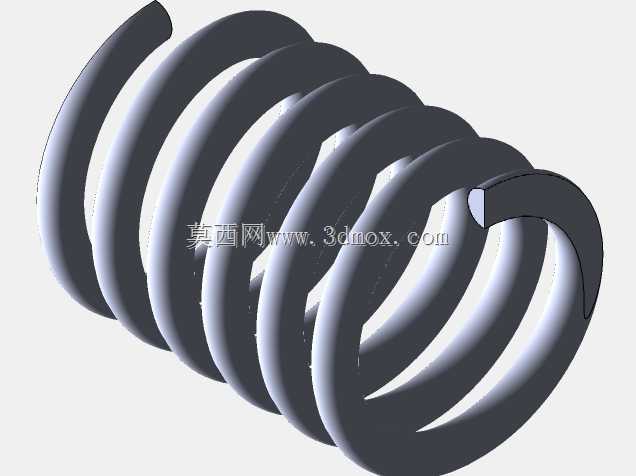

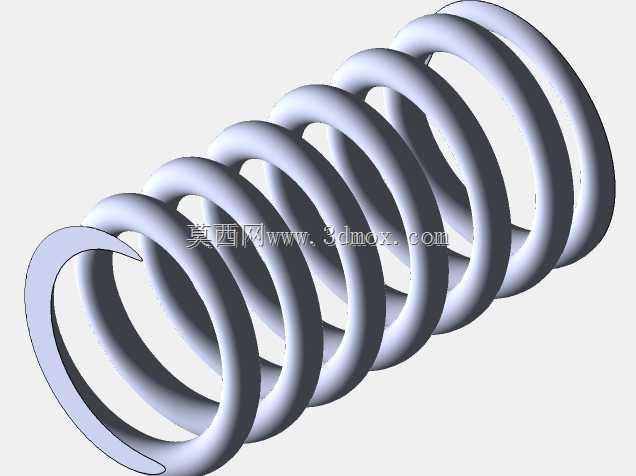

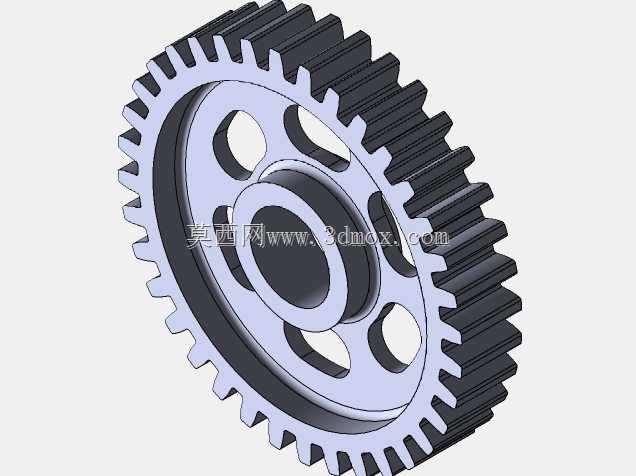

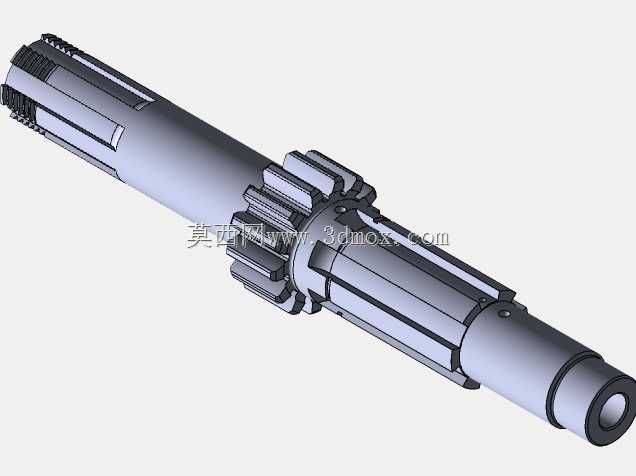

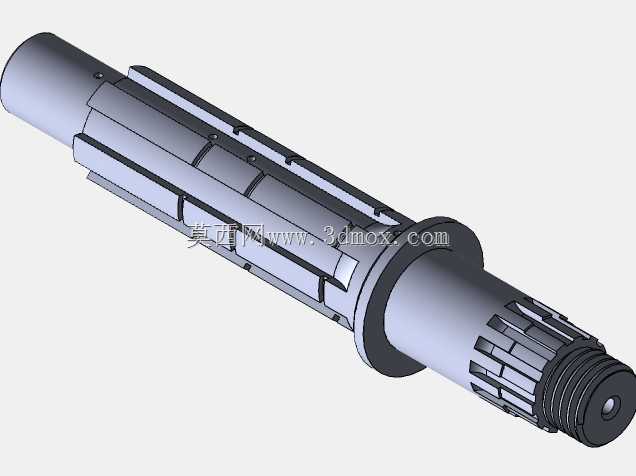

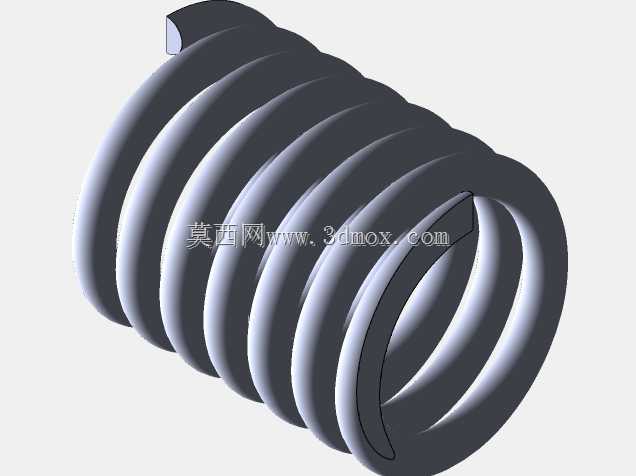

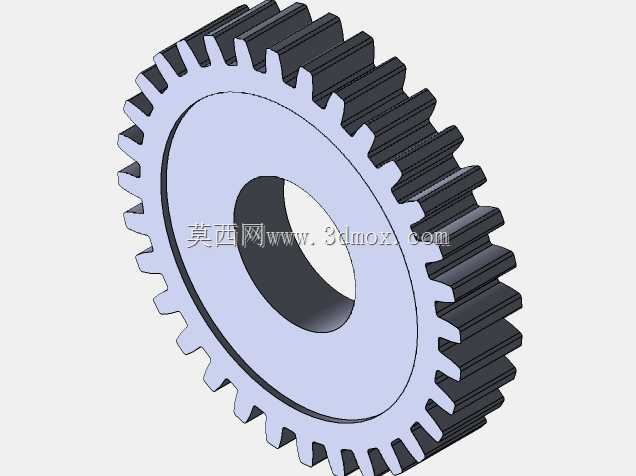

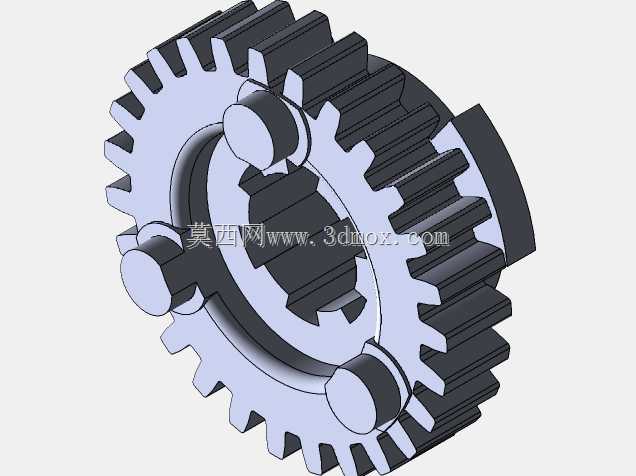

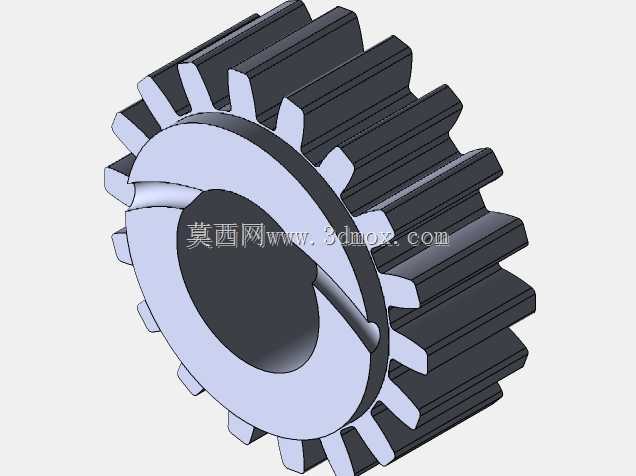

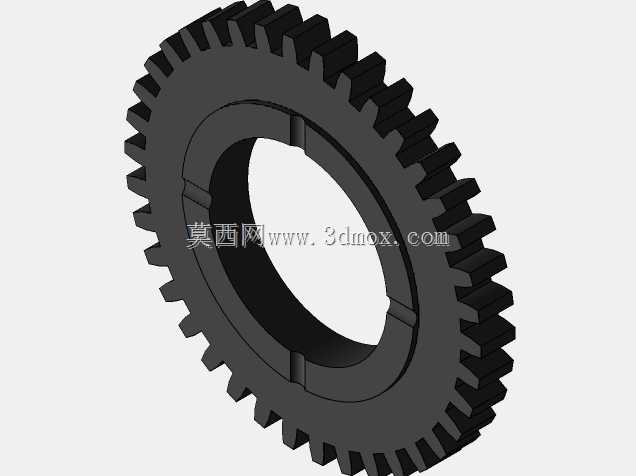

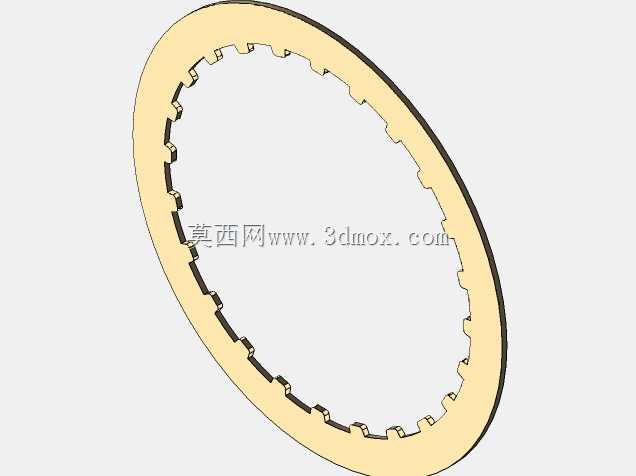

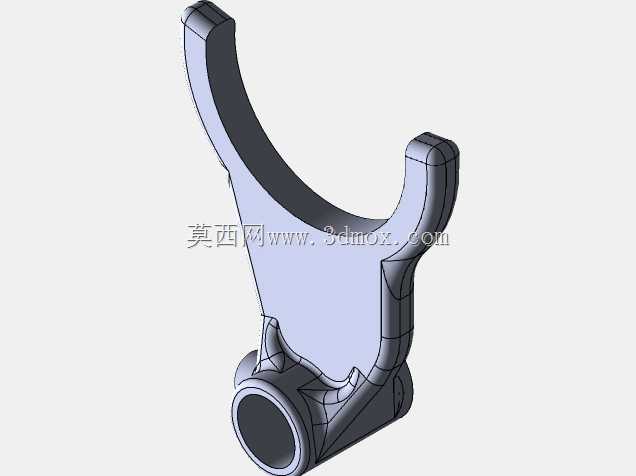

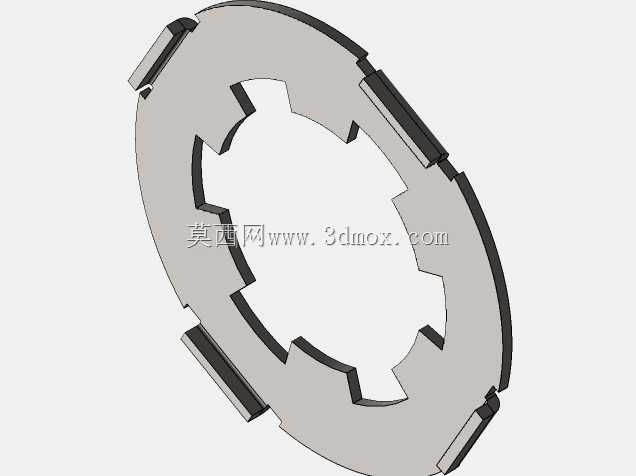

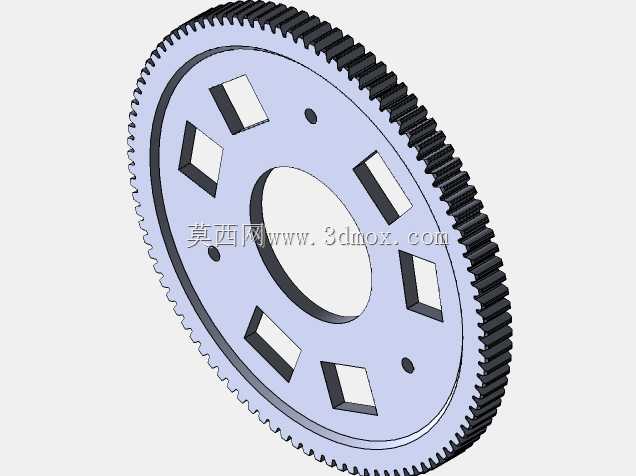

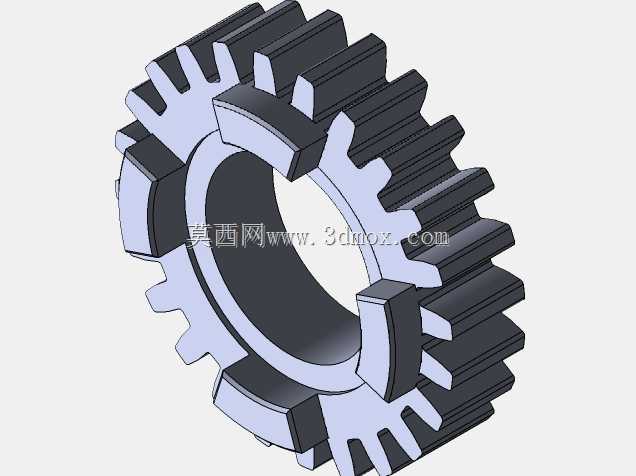

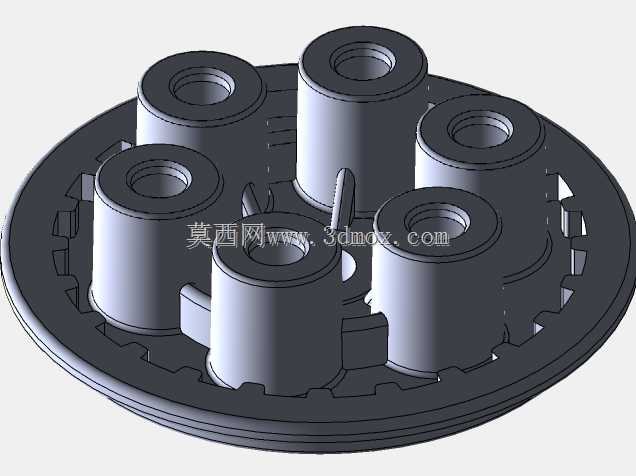

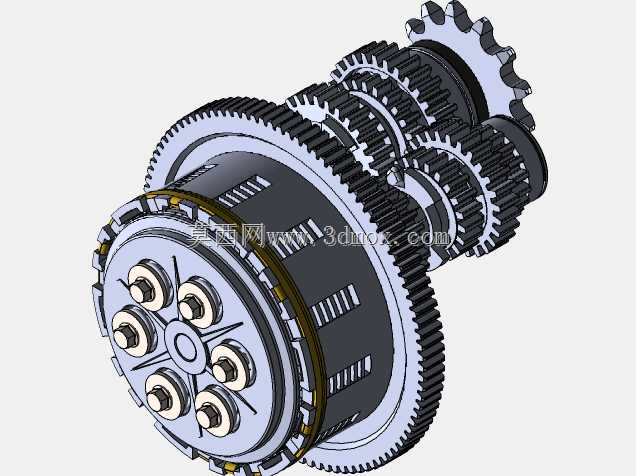

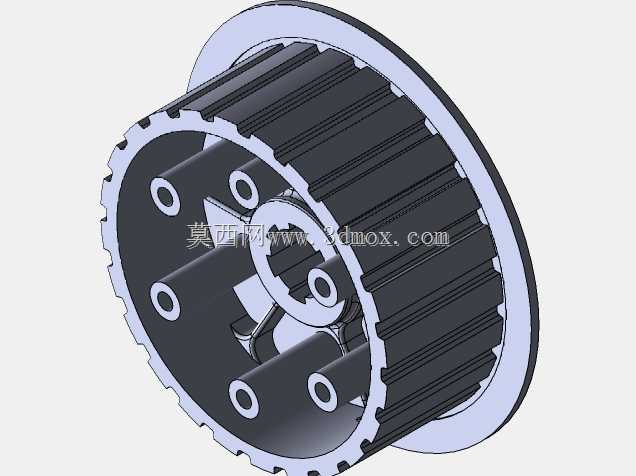

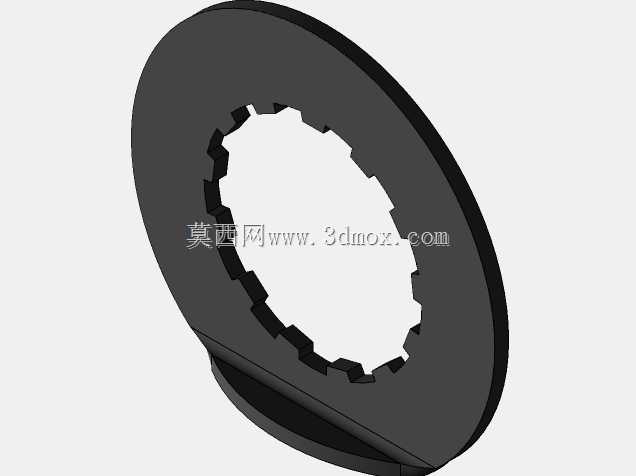

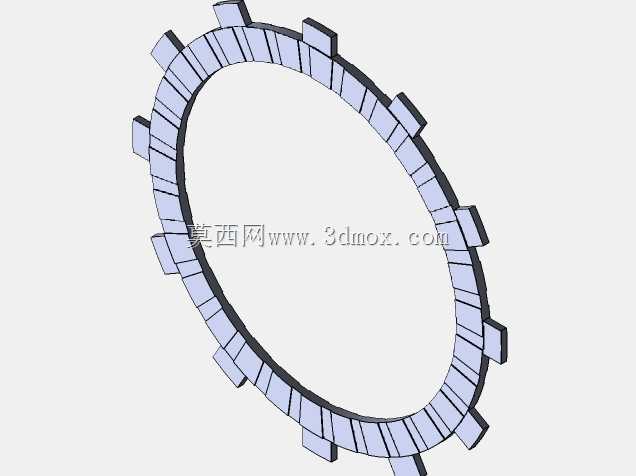

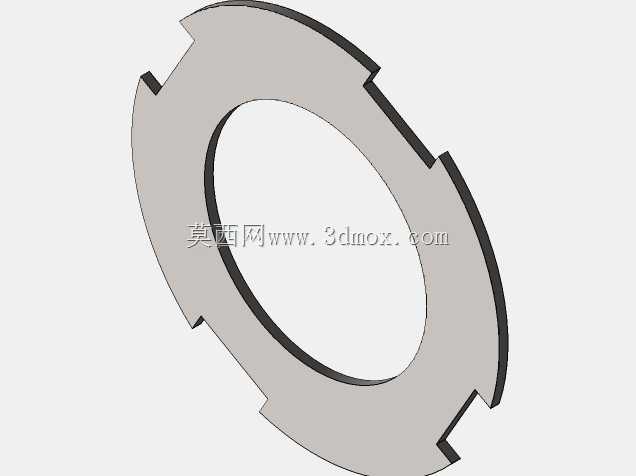

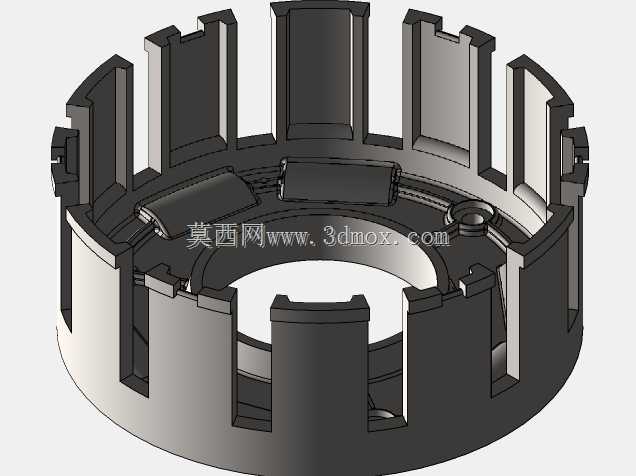

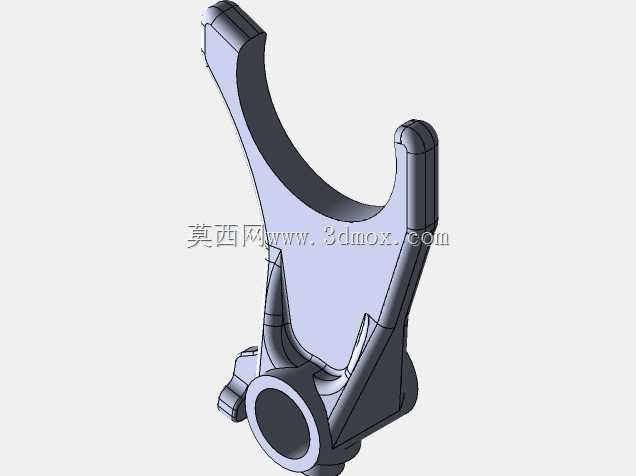

　　这套传动集成结构主要适配小排量跨骑摩托车的动力传输场景，直接对接发动机曲轴输出端与后轮传动链轮，承担动力接合断开、转速扭矩匹配转换的核心作用，是摩托车动力系统中直接决定骑行操控感与动力传递效率的核心部件。从结构设计来看，整体采用离合器与变速齿轮组同轴集成的布局，多片式湿式离合器布置在主轴输入端，六组摩擦片与从动钢片交错叠装，通过中心六组压紧弹簧提供稳定接合力，离合器毂外侧的大尺寸从动齿轮直接与初级驱动齿轮啮合，将曲轴动力平稳导入变速机构。变速部分采用常啮合齿轮传动结构，不同齿数的传动齿轮通过花键配合装配在主轴与副轴上，换挡时通过拨叉推动对应齿轮的结合齿圈完成挡位切换，各挡位齿轮的齿数比经过匹配，兼顾低速起步扭矩与高速巡航的转速控制，

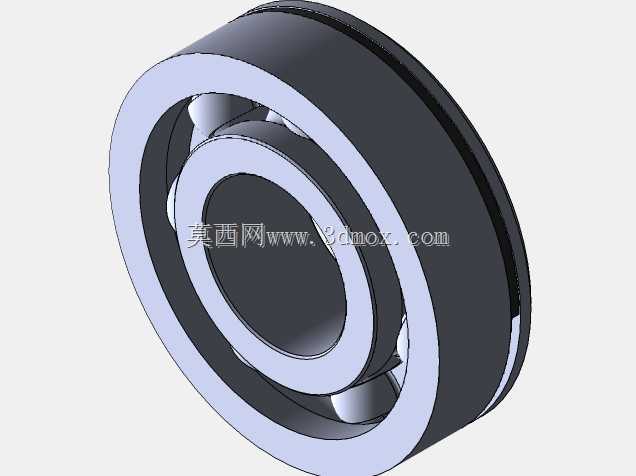

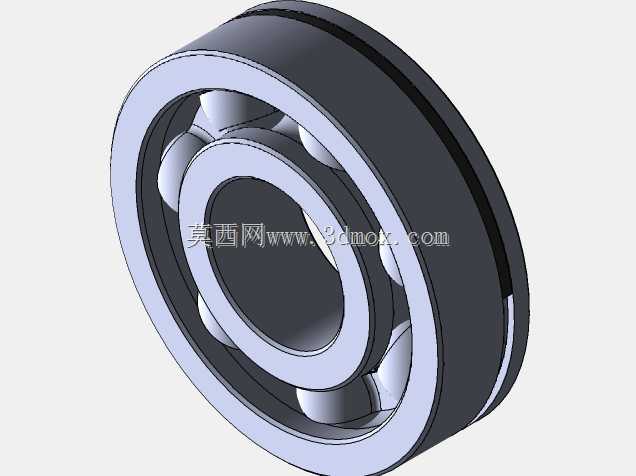

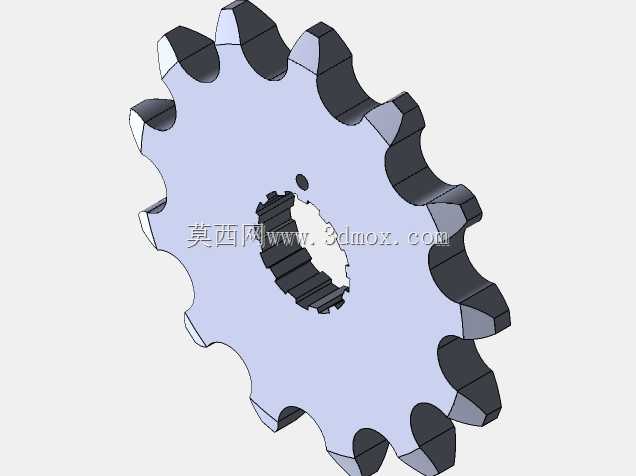

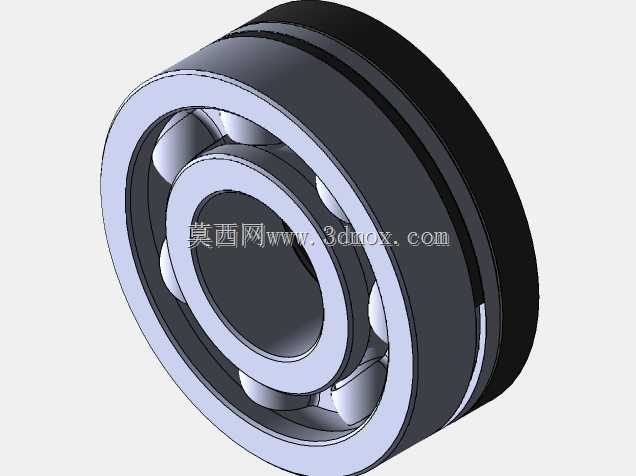

　　最高挡位的传动比适配车辆100km/h以上巡航时的发动机经济转速区间。设计过程中针对齿轮啮合的侧隙、齿面接触强度做了匹配校核，所有传动齿轮的齿形参数按照渐开线圆柱齿轮标准设定，齿轮端面与箱体侧壁的预留间隙控制在合理范围，避免热态下齿轮膨胀出现卡滞。离合器部分的压紧弹簧刚度经过匹配，既保证大扭矩输出时不会出现打滑，也能控制离合握把的操作力度，降低长时间骑行的手部疲劳。安装边界方面，整体总成的输入轴端与发动机曲轴箱的轴承位直接配合，输出轴端伸出箱体安装传动链轮，各轴的同轴度公差控制在0.02mm以内，保证高速运转时的动平衡表现，避免出现异常振动。齿轮组的润滑依靠变速箱内的机油飞溅实现，

　　离合器毂与齿轮上开设的油孔可以让机油顺利进入摩擦片间隙与齿轮啮合面，带走摩擦产生的热量同时降低啮合噪音。实际装车场景中，这套结构需要承受频繁的离合接合、挡位切换操作，所有受力部件的材料选型匹配对应载荷要求，齿轮采用渗碳淬火处理提升齿面硬度，离合器毂采用高强度铝合金材质降低转动惯量，让换挡操作更加干脆顺畅，同时减少动力传输过程中的损耗。
