钛基高温合金单轴卡车变速箱延长轴接头

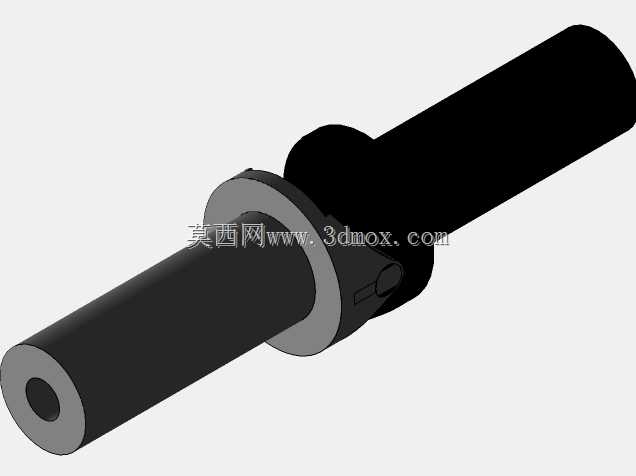

　　商用车传动系统的工况复杂度远高于普通乘用车，单轴重载卡车常年在高负载、温差波动大、持续振动的场景下运行，变速箱输出端与传动轴的连接部位，是动力传递路径上应力集中最突出的位置之一。常规钢制轴接头在长期高温、大扭矩交变载荷作用下，容易出现蠕变变形、连接面磨损松旷的问题，尤其在矿区、长距离爬坡路段的运营场景中，连接部位的失效会直接导致动力中断，甚至引发传动系统连锁损坏。这款采用钛基高温合金打造的变速箱延长件与轴接头，正是针对这类极端工况做的结构适配。从结构设计来看，该部件采用一体化轴身加定位法兰的布局，轴段部分做了等强度变径处理，靠近变速箱输出端的位置直径更大，用来匹配花键连接的扭矩承载需求，向传动轴延伸的段体逐步收窄，

　　在保证抗扭截面系数满足峰值扭矩要求的前提下，尽可能降低旋转件的自重，减少高速转动时的不平衡量。法兰端的安装面做了精准的止口设计，安装时可以直接卡入变速箱输出端的定位槽，不需要额外做同轴度找正，能有效降低现场装配的难度，同时止口配合的结构可以抵消部分径向振动载荷，避免连接螺栓承受额外的剪切力。材质选用钛基高温合金，相比传统的40Cr调质钢材，高温下的强度保持率提升40%以上，在变速箱长时间高负荷运转、壳体周边温度达到180℃以上的工况下，不会出现材料软化导致的连接预紧力下降问题。同时钛基合金的线膨胀系数与变速箱壳体常用的铝合金材质更匹配，在冷热交替的工况下，连接面的间隙变化量更小，能避免漏油、连接松旷的问题。从安装边界来看，

　　该部件的轴向总长度适配主流单轴卡车变速箱的输出端延长需求，法兰端的螺栓孔位完全对应原厂连接尺寸，可以直接替换原有钢制接头，不需要对变速箱壳体或者传动轴做任何改装。轴身的外圆面做了高精度磨削处理，表面粗糙度达到Ra1.6，既可以减少转动过程中的风阻，也能避免应力集中点的产生，延长部件的疲劳寿命。在实际应用中，这类钛基合金轴接头特别适合常年跑西南山区线路、矿区运输的重载卡车，能大幅降低传动连接部位的维保频率，减少因为接头失效导致的停运损失。设计过程中还特意在轴肩位置做了圆弧过渡处理，避免直角截面带来的应力集中，通过有限元仿真验证，在额定峰值扭矩的1.5倍载荷下，轴肩位置的最大应力仍低于钛基合金的屈服强度，安全系数满足商用车传动部件的设计规范。法兰端的密封槽位置预留了足够的压缩量，安装配套的O型密封圈后，可以实现输出端的可靠密封，避免变速箱齿轮油渗漏，同时阻挡外部的泥沙、灰尘进入连接花键部位，减少花键的磨损速率。
