小型手动机械式管材折弯加工装置

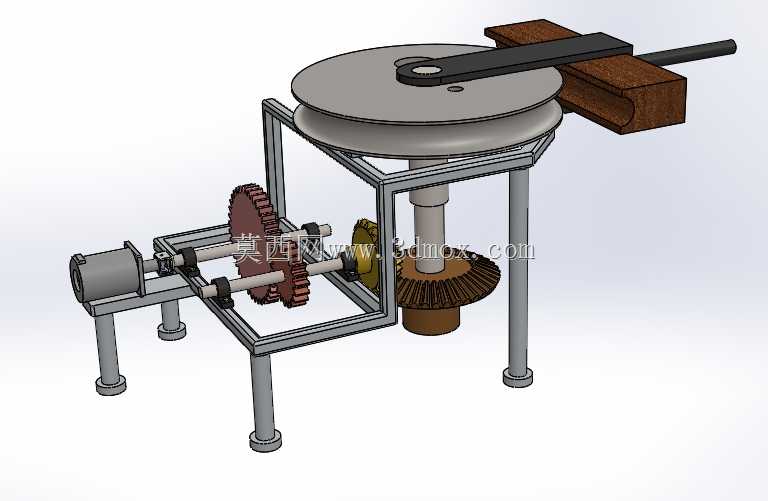

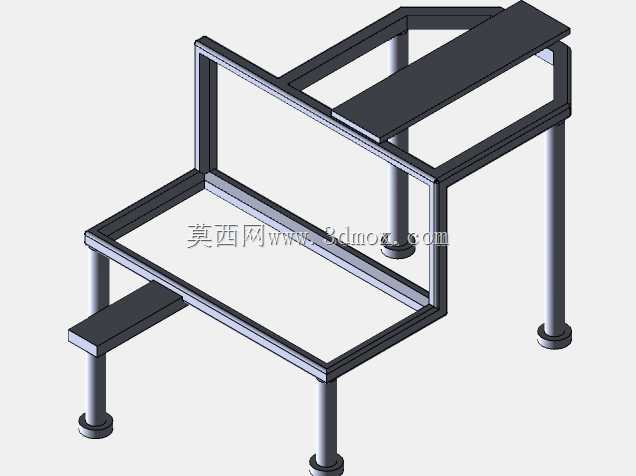

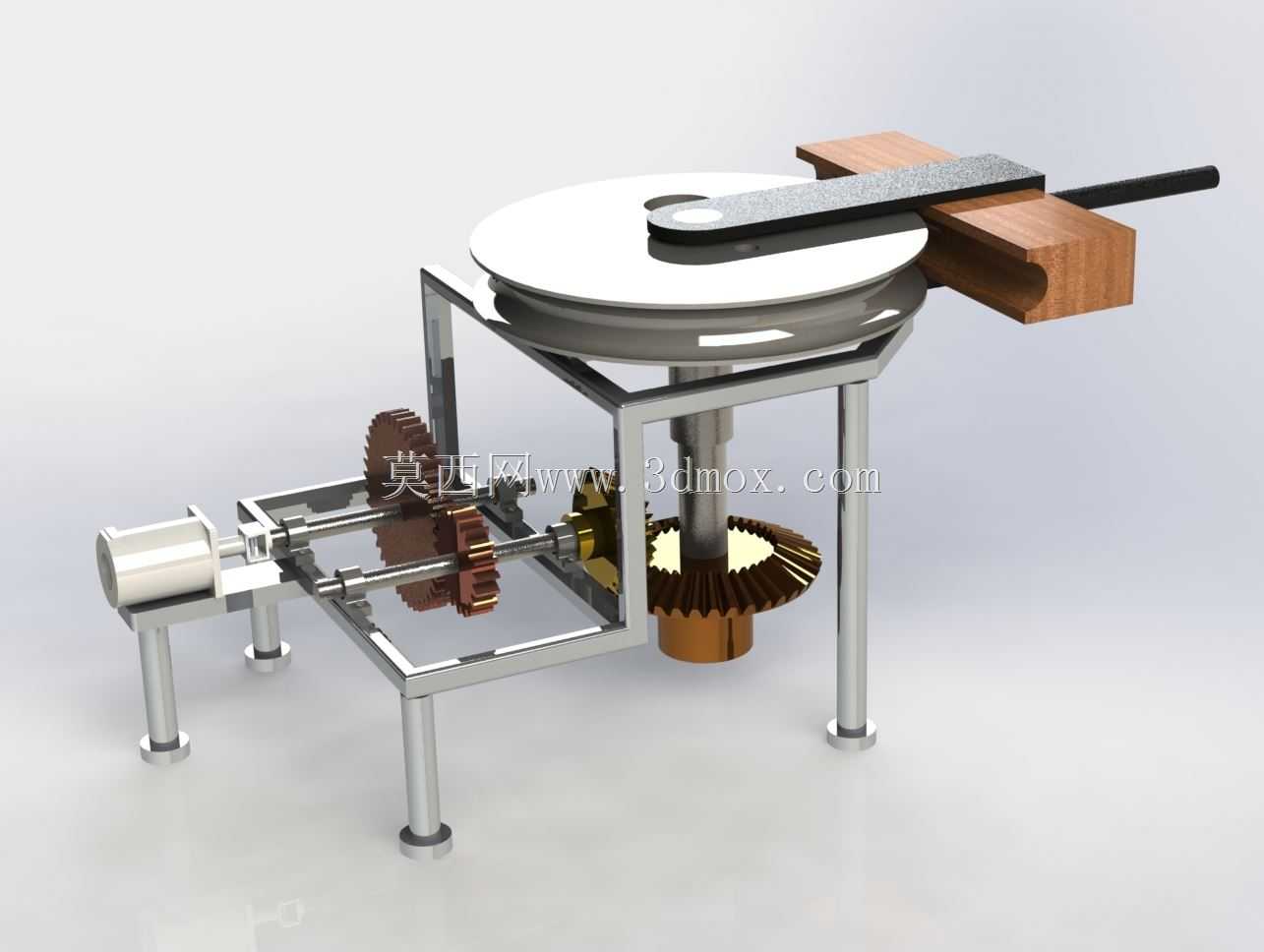

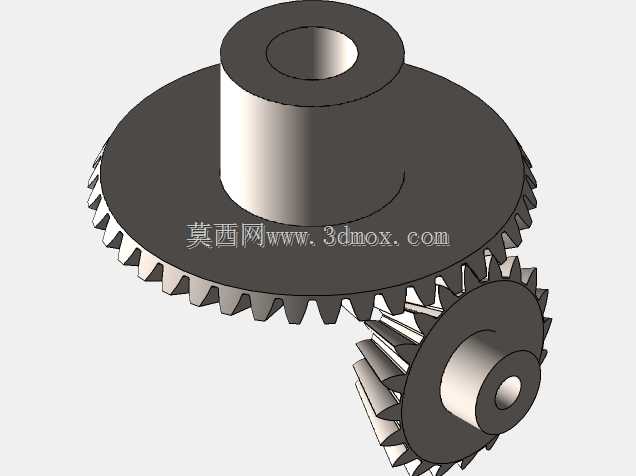

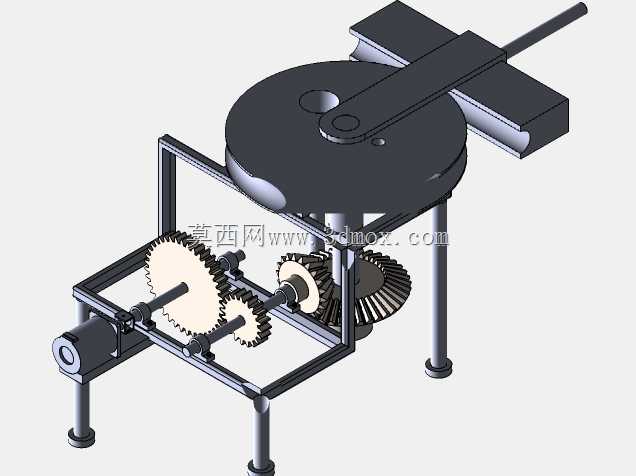

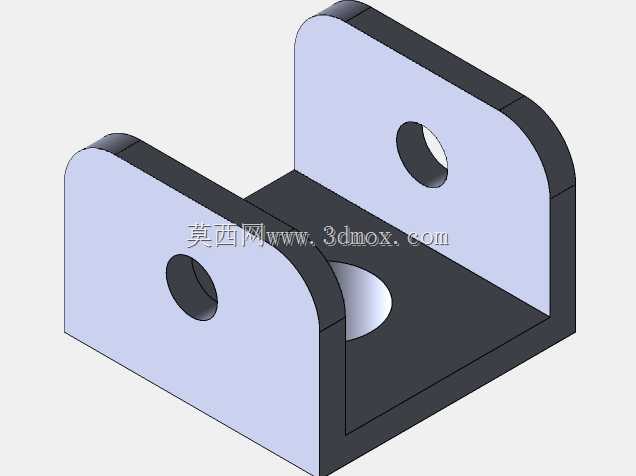

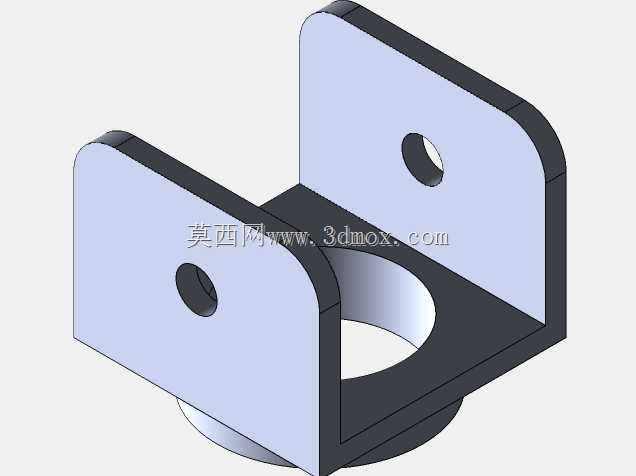

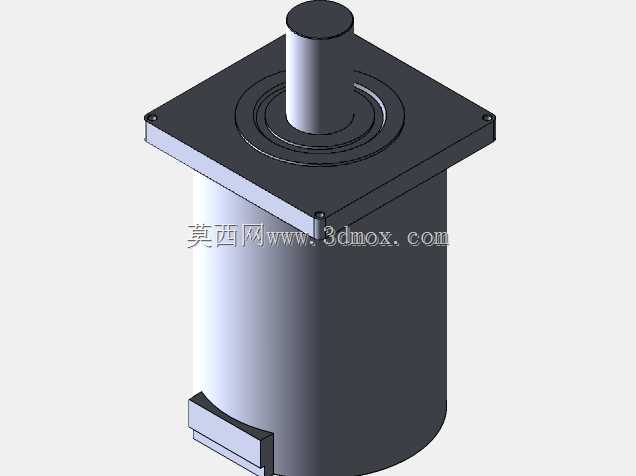

　　这款弯管装置主要面向小批量管材折弯加工场景，常见于五金维修作坊、小型金属制品加工门店、教学实训场景中，针对薄壁金属管、小型硬质塑料管材完成指定角度的弯折作业，避免管材弯折过程中出现瘪管、开裂、弯折角度偏差过大的问题。从结构设计来看，整套装置采用框架式方管焊接机架作为承载基础，四根带可调脚垫的支撑立柱可适配不平整的安装地面，保证作业过程中设备不会出现晃动偏移，机架整体占地尺寸约为600mm400mm500mm，可直接放置在常规工作台面上使用，无需额外做地基固定，安装边界预留100mm的操作空间即可满足手动上料、转轮操作的空间需求。动力传递路径采用锥齿轮换向配合圆柱齿轮减速的结构，输入端的手摇轮转动时，

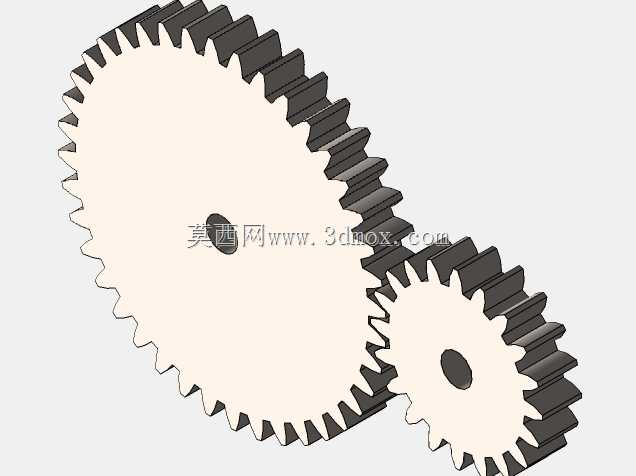

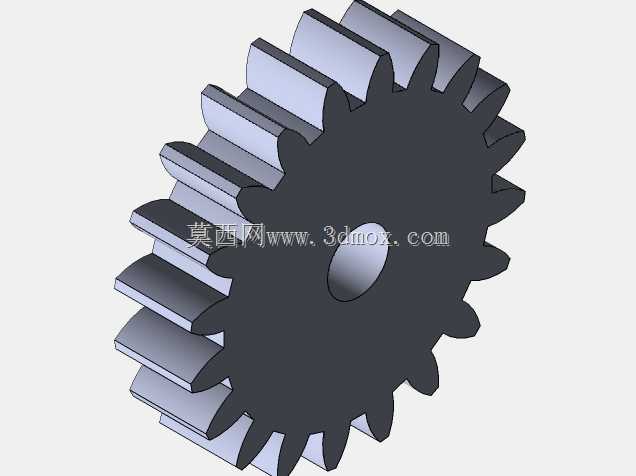

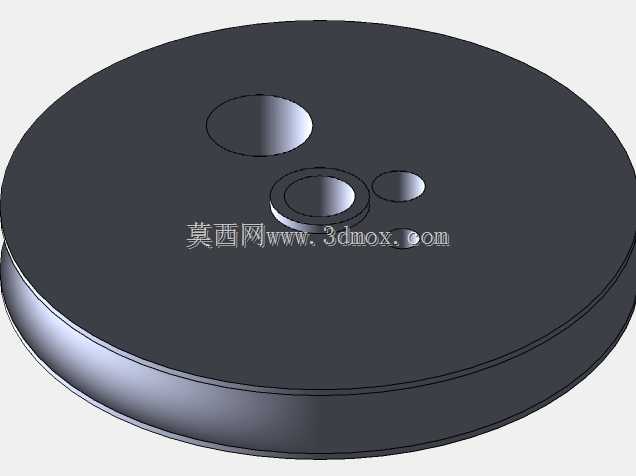

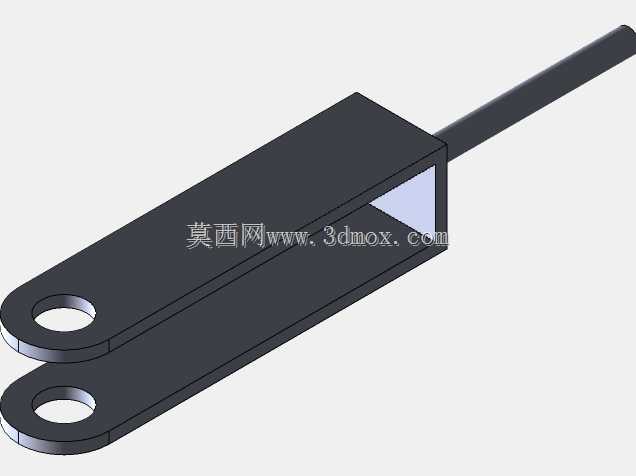

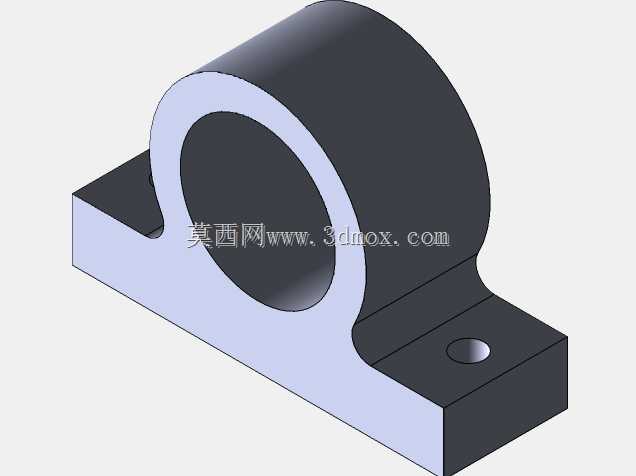

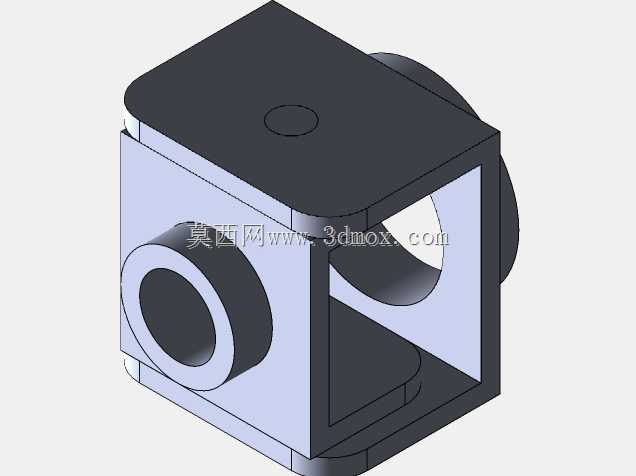

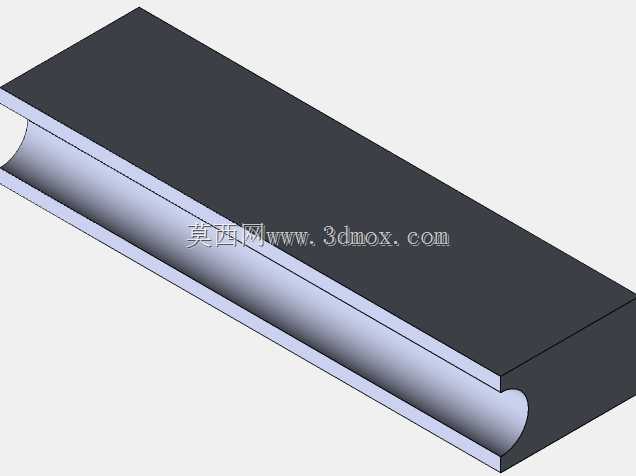

　　动力通过横向布置的传动轴传递至锥齿轮副，将水平方向的转动转换为垂直方向的扭矩输出，再通过同轴布置的圆柱齿轮组完成减速增扭，最终带动顶部的弯管转盘转动，整套传动比经过匹配计算，单人操作手摇轮即可输出足够的折弯扭矩，无需额外接入电源或气动动力源，适合无供电的野外维修、临时加工作业场景。顶部的弯管执行端配套有对应管径的成型模具与管材定位靠模，靠模采用木质垫块配合金属压块的结构，可在折弯过程中牢牢夹持管材的非弯折段，避免管材随转盘转动出现滑移，转盘上的成型轮可根据待加工管材的管径、弯折半径更换适配规格，单次折弯角度可通过转盘旁的限位挡块进行预设，保证同批次管材弯折角度的一致性。设计过程中充分考虑了手动操作的人机工程学，

　　手摇轮的布置高度距离工作台面约200mm，操作人员站立作业时无需过度弯腰即可完成摇转操作，所有传动齿轮均布置在机架框架内部，外侧无外露的传动部件，可避免作业过程中衣物、工具卷入传动结构造成安全隐患。设备的管材进料端预留了足够的管材伸出空间，可适配长度1米以内的短管材折弯作业，若搭配辅助送料支架也可完成更长管材的弯折加工，整体结构无复杂的电控元件，日常维护仅需定期给齿轮啮合部位、转动轴承加注润滑脂即可，故障率极低，适合对设备可靠性要求高、加工批量不大的应用场景。
