剪式螺旋顶升起重支撑装置结构设计

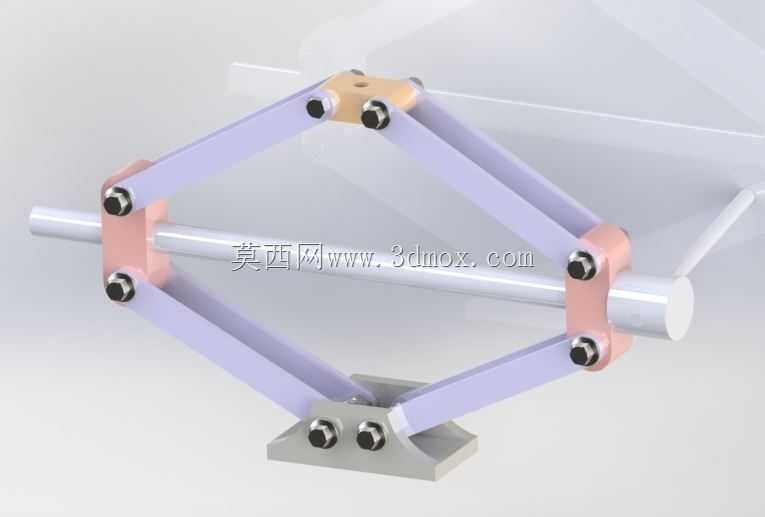

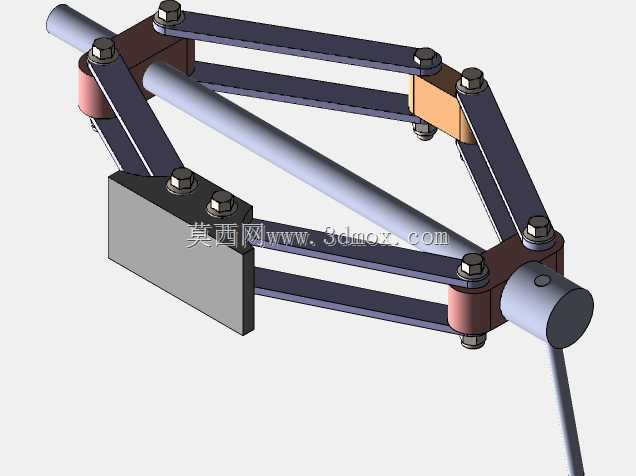

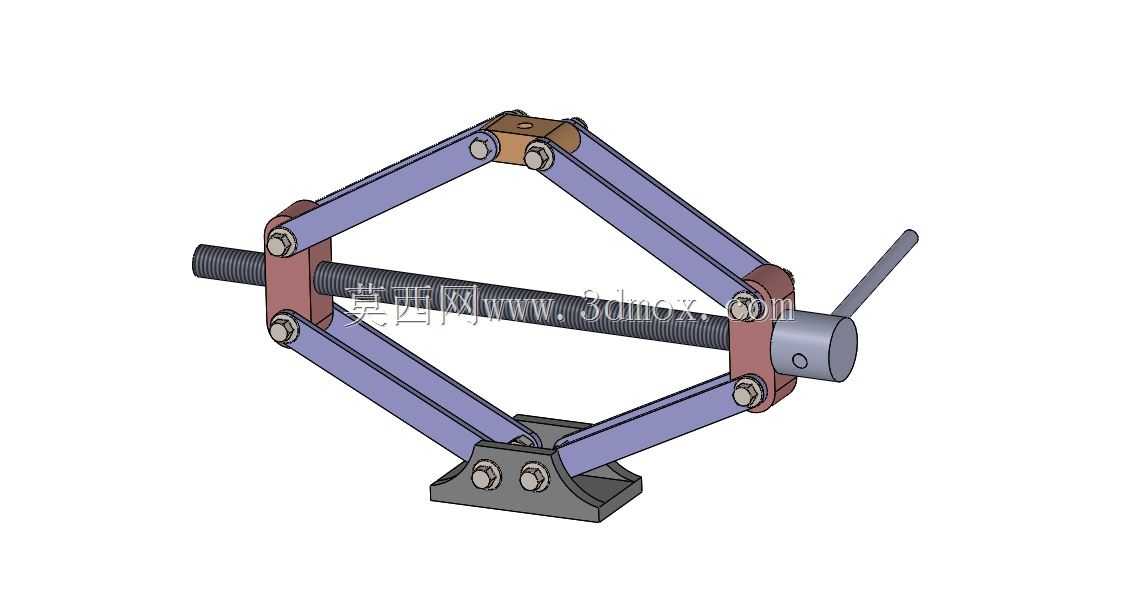

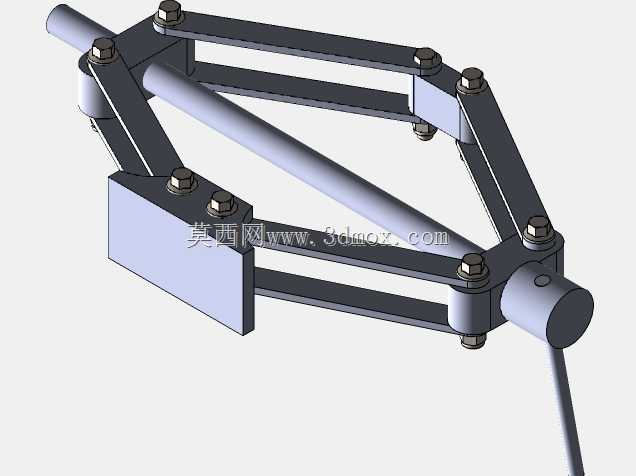

　　日常车辆维保、小型设备安装移位场景里，剪式顶升装置是普及率极高的手动起重支撑工具，相比液压类顶升设备，它的结构更紧凑，收纳后占用空间极小，不需要额外的液压油介质维护，低温环境下也不会出现密封失效、油压不足的问题，尤其适合随车配备应对突发换胎需求，或是小型机加工车间里轻型工件的高度微调作业。这款剪式顶升结构采用对称菱形剪臂布局，核心传力路径围绕中间的传动丝杆展开，转动端部的摇柄时，丝杆会带动两侧的螺母座沿轴向做相向或反向移动，进而驱动剪臂绕铰接点转动，实现顶部支撑端的升降动作，整个传力过程没有冗余的传动环节，机械效率稳定，只要丝杆的导程、螺距参数匹配合理，就能实现可靠的自锁性能，顶升到位后不会因为负载作用出现自行回落的问题，

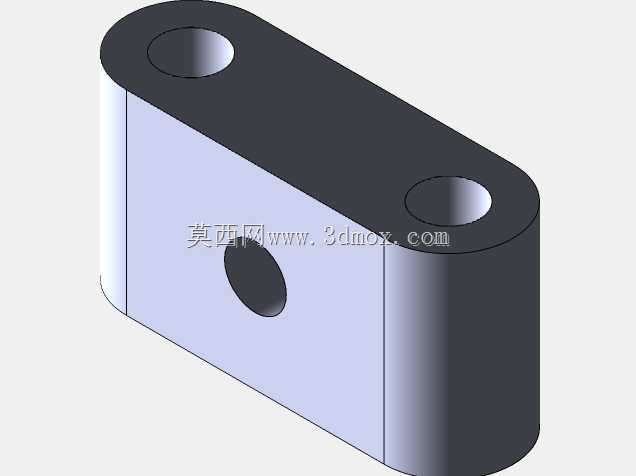

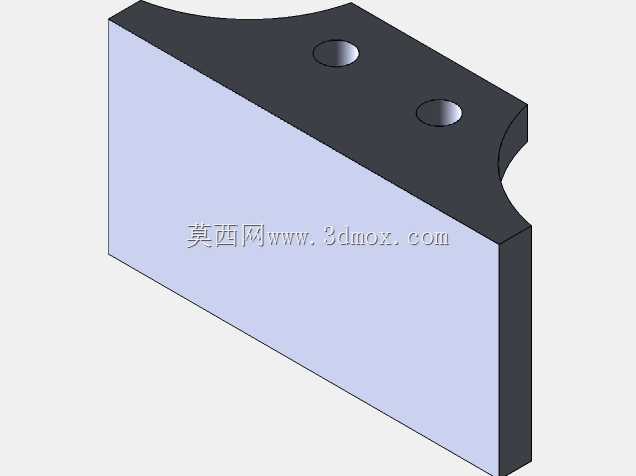

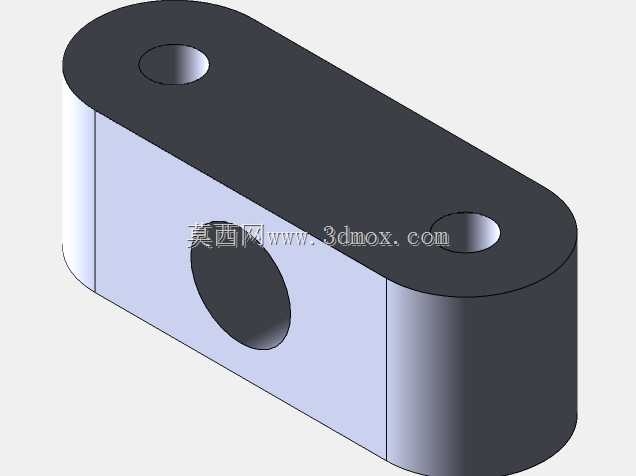

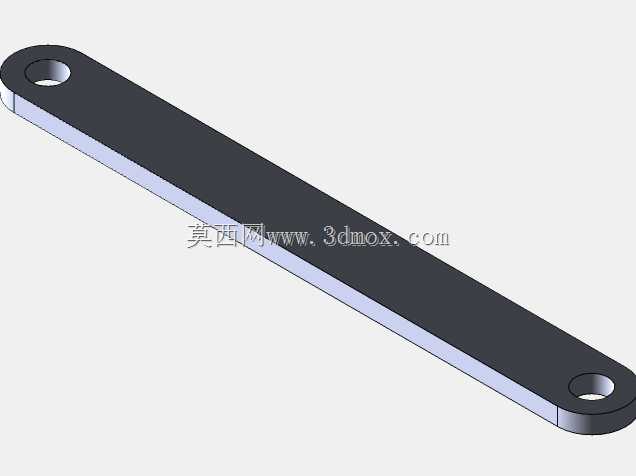

　　作业安全性有足够保障。从结构设计细节来看，剪臂采用成对布置的槽型杆件，每处铰接点都配置了销轴与耐磨衬套，既可以降低反复升降过程中的铰接磨损，也能避免单侧剪臂受力出现侧向偏移，底部的支撑座做了加宽平底设计，和地面接触的面积足够大，作业时不会因为地面局部压强过大出现下陷、侧倾的问题，顶部的支撑端预留了和被支撑物件匹配的贴合面，能避免顶升过程中出现打滑。设计这类结构时，首先要明确额定顶升负载对应的剪臂截面尺寸、丝杆直径参数，要核算剪臂在最小闭合高度、最大顶升高度两个极限位置的受力状态，尤其是最大顶升高度时剪臂的压杆稳定性，避免长细比过大出现失稳弯折；丝杆部分要选用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更顺畅，

　　自锁性能也更适配顶升类作业的需求。安装边界上，闭合状态下整个装置的厚度可以控制在很小的范围，能轻松塞进车辆底盘下方的预留间隙，最大顶升高度要覆盖常规家用轿车底盘到轮胎完全离地的行程需求，摇柄的转动半径设计要兼顾操作省力性和空间占用，不会因为摇柄过长导致狭小空间里无法转动。整个结构没有复杂的异形零件，所有铰接销轴、丝杆、剪臂都可以采用常规机加工工艺制作，维护时只需要定期给铰接点、丝杆螺纹处涂抹润滑脂，就能保证长期使用的顺畅度，不会出现卡滞、异响的问题。
