剪式螺旋顶升支撑机械结构设计

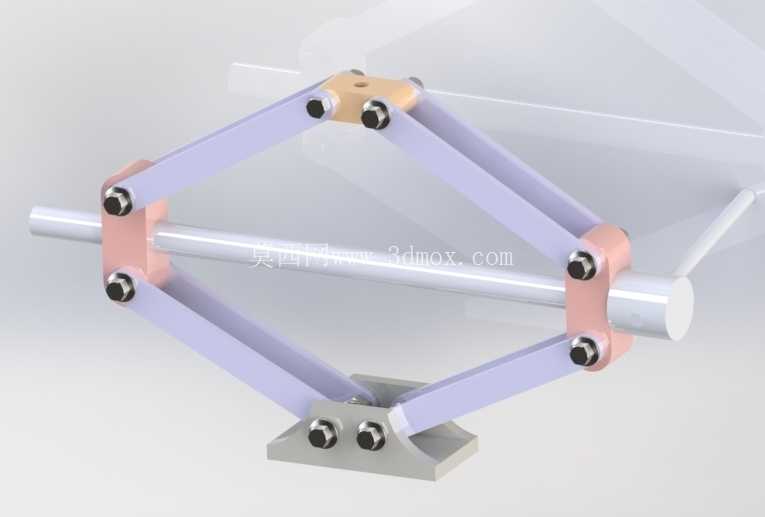

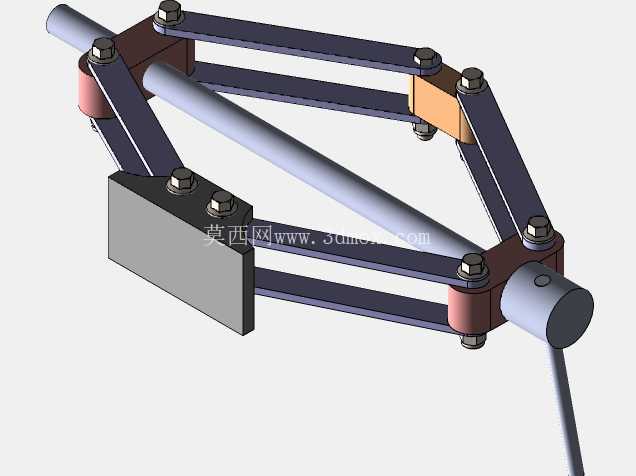

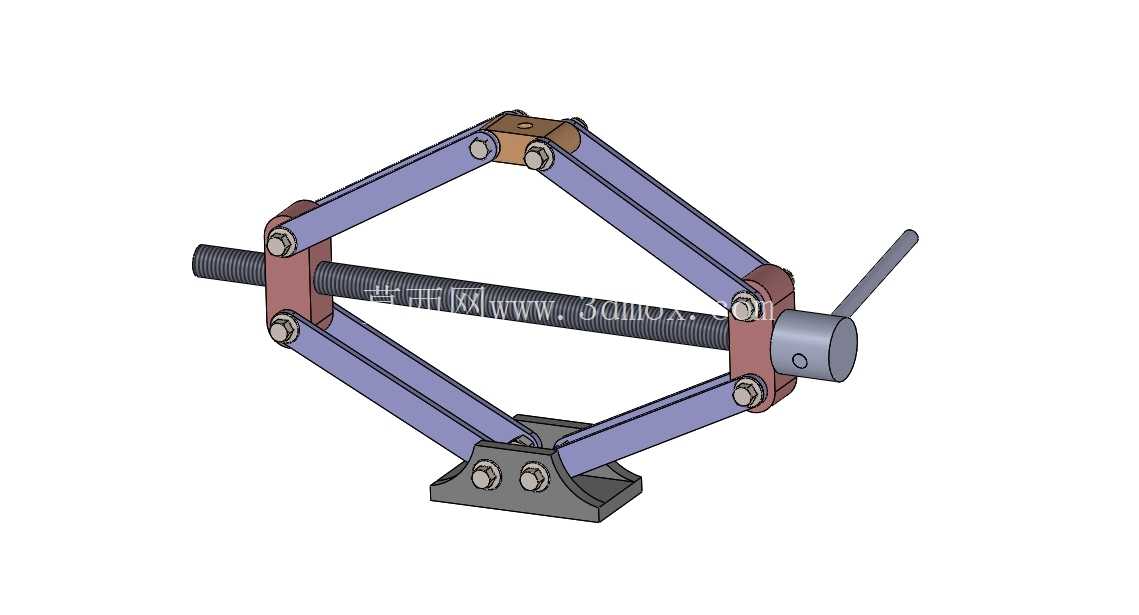

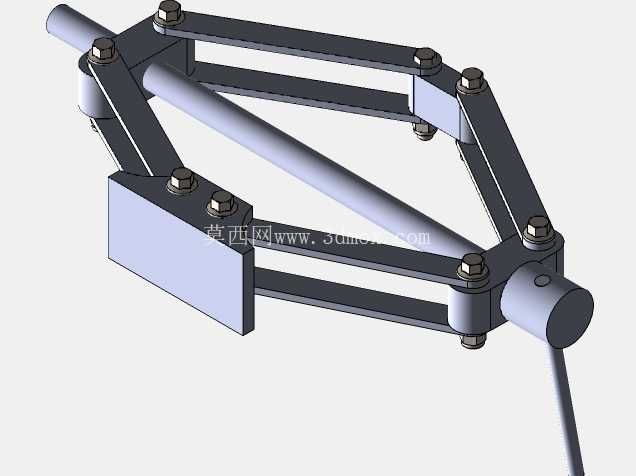

　　日常车辆维保、小型设备安装调平场景里，这类剪式螺旋顶升结构的出镜率极高，不同于液压顶升设备的密封依赖、大体积特性，纯机械传动的剪式结构完全规避了漏油泄压的风险，哪怕在低温、高粉尘的户外维保场景下，也能稳定保持支撑力，不会出现负载缓慢沉降的问题，这也是很多车载配套顶升工具优先选用该结构的核心原因。从实际功能逻辑来看，这套结构的核心是通过螺旋副的转动转化为剪臂的开合动作，进而带动顶部支撑端完成垂直方向的升降，整个传动过程是刚性啮合的，没有液压系统的弹性形变区间，支撑状态下的位置保持精度可以控制在毫米级，用来做小型设备的安装调平工装也完全适配，不需要额外增加锁止结构，只要螺旋副的自锁角度设计合理，承受额定负载时不会出现反向回转松脱的问题。

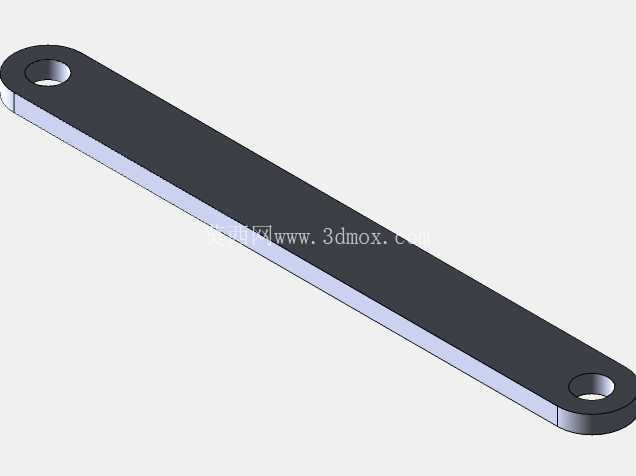

　　设计这套结构的时候，首先要核算的是剪臂的受力边界，菱形布置的四组剪臂在顶升过程中，受力角度会随着升降高度变化持续改变，最低位时剪臂接近水平，此时臂杆承受的弯矩、铰接点的剪切力都是最大值，所以臂杆的截面选型、铰接销轴的直径匹配，都要以最低位的额定负载作为计算基准，不能以最高位的受力状态做选型，否则很容易出现低位起升时臂杆弯折、销轴剪切断裂的问题。螺旋传动副的选型是整个结构的核心，梯形螺纹的选型优先于普通三角螺纹，一方面梯形螺纹的牙根强度更高，能承受更大的轴向推力，另一方面梯形螺纹的导程角设计更容易满足自锁要求，不需要额外增加锁止螺母，操作端的摇柄长度也要匹配螺旋副的输入扭矩，保证单人手动操作时的作用力在合理区间，不会出现摇不动、或者施力过大导致螺纹副变形的问题。

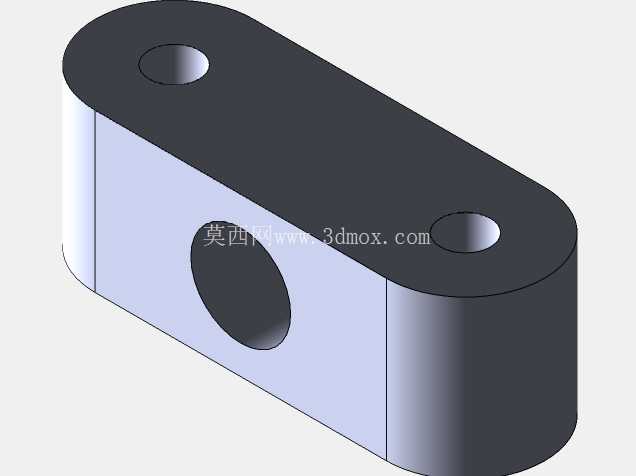

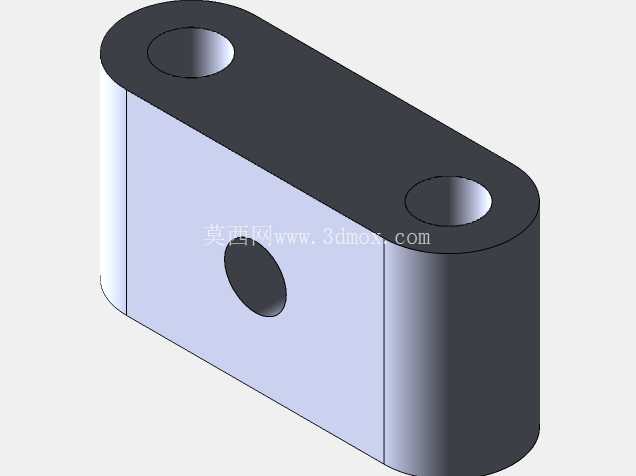

　　从安装边界来看，这套结构的底部是带安装孔的平底支座，两个固定孔的中心距要匹配常用的车载支撑位、或者工装台的安装孔位，不需要额外做转接板就能直接固定，最低收拢高度控制在120mm以内，可以塞进大部分家用轿车底盘的预留支撑间隙，最大起升高度可以达到350mm左右，足够满足轮胎更换、底盘检查的顶升高度需求，收拢后的整体外形是扁平菱形结构，占用的收纳空间很小，放在车载工具箱里不会过多挤占储物空间。铰接点的衬套设计也不能忽略，剪臂的四个铰接点、以及螺旋副和剪臂的连接端，都是高频相对转动的位置，采用铜基衬套代替钢件直接摩擦，可以大幅降低转动阻力，同时减少长期使用后的磨损间隙，避免出现升降过程中卡滞、左右剪臂不同步的问题。

　　顶部的支撑端做了防滑的平面设计，接触车辆底盘或者设备底部的时候，不会出现打滑偏移，支撑面的边缘做了小角度的倒角，避免顶升过程中刮伤被支撑件的漆面或者加工面。实际使用过程中，这套结构的输入转动方向和升降动作的对应逻辑很清晰，顺时针转动摇柄时剪臂收拢带动支撑端上升，逆时针转动时剪臂张开带动支撑端下降，操作没有学习成本，哪怕是没有接触过机械工具的用户，也能快速上手操作，整个结构没有易损的密封件、电子元件，只要定期给螺旋副、铰接点涂抹润滑脂，使用寿命可以达到十年以上，不需要频繁更换配件。在做三维建模的时候，所有铰接点的配合间隙都按照实际加工公差预留，臂杆和支座的焊接位置做了应力释放的工艺倒角，避免焊接后出现应力集中导致的支座变形，螺旋副的螺纹建模完全符合梯形螺纹的国标参数，加工时可以直接导出工程图用于生产，不需要二次调整参数。
