六旋翼无人机中心安装机架结构设计

　　这套六旋翼机架结构，核心服务于多旋翼无人飞行器的整机承载需求，在航拍测绘、农林植保、电力巡检等作业场景中，作为整机的受力核心承担所有机载设备、动力单元的载荷传递与定位固定作用。设计之初就围绕六轴动力的对称受力特性做布局，中心轮座采用六角对称构型，六个机臂安装位沿中心呈60度均匀分布，从根源上抵消单轴动力输出带来的偏航力矩，保证飞行过程中整机受力均匀，避免单侧应力集中导致的结构形变。

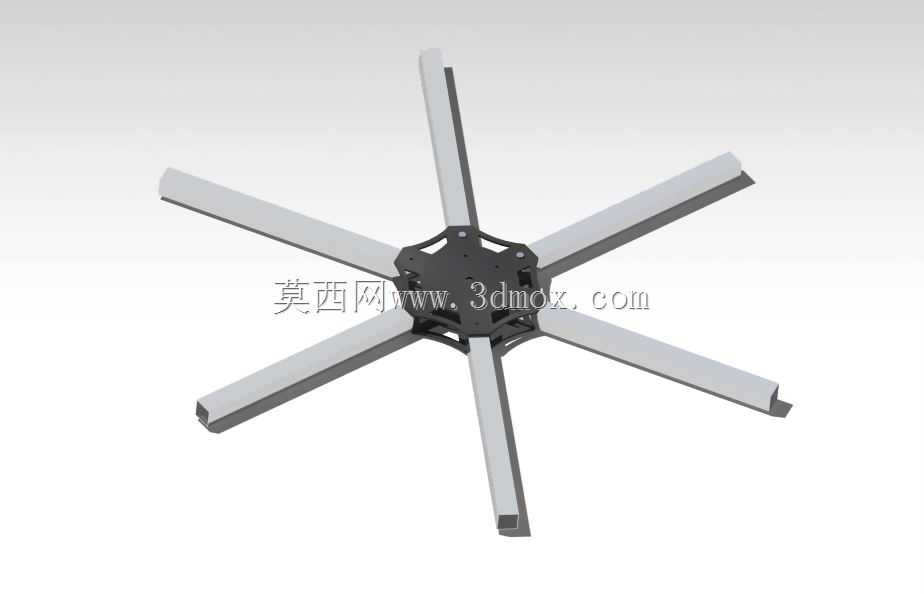

　　从安装边界来看，中心六角机轮座直径为806mm，机臂采用1*1英寸规格的方形铝管作为主体承载结构，方形截面的铝管相比圆形管材拥有更好的抗扭性能，在机臂末端搭载动力电机、电调、螺旋桨的工况下，能有效降低大油门爬升、急转机动时的机臂震颤量，提升飞行姿态的稳定性。中心安装座直径设置为188mm，预留了足够的安装平面用于布置飞控主板、电源模块、GPS模块、接收机等核心航电设备，安装面的孔位采用对称排布设计，既可以适配主流的商用飞控安装孔距，也能根据定制化需求拓展搭载任务载荷，比如航拍云台、药箱、测绘相机等不同作业模块。

　　结构设计上充分考虑了装配与维护的便捷性，机臂与中心座的连接位采用快拆式的夹紧固定结构，不需要复杂的专用工具就能完成机臂的拆装，日常外场作业时可以快速拆解收纳，降低运输过程中的空间占用，同时如果出现单臂炸机损坏的情况，也能快速替换对应位置的铝管机臂，不需要整体更换机架，降低后期的使用维护成本。中心座的板材采用镂空减重设计，在保证结构强度、满足安装孔位布置要求的前提下，尽可能切除非受力区域的多余材料，降低整机的自重占比，从而提升有效载荷的搭载上限，延长同等电池容量下的续航时间。

　　在受力传导路径的设计上，六个机臂的受力全部通过中心座的连接位均匀传导至中心安装板，每个机臂的安装位都设置了加强筋结构，抵消机臂向上、向下的弯折应力，在做大角度机动、满载荷爬升的极端工况下，连接位的形变量控制在航电设备允许的震动范围内，避免因结构形变导致飞控传感器数据异常，提升整机飞行的安全冗余。机臂采用的方形铝管本身拥有统一的截面尺寸，末端的电机安装座可以沿着铝管长度方向调整固定位置，方便根据选用的螺旋桨尺寸调整动力单元的力臂长度，适配不同起飞重量的整机配置需求，不管是入门级的航拍训练机，还是大载荷的行业作业机，都能通过调整机臂固定位置、更换对应长度的铝管来匹配设计需求。
