曲柄滑块式空气活塞传动结构建模

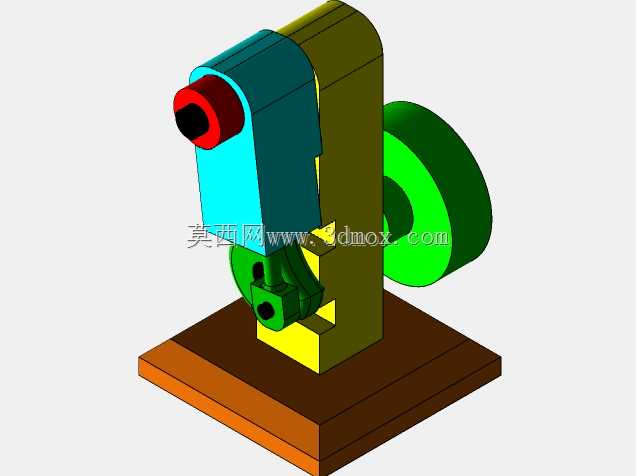

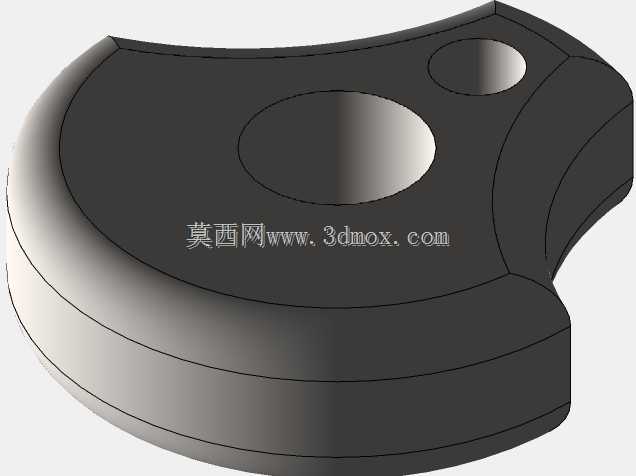

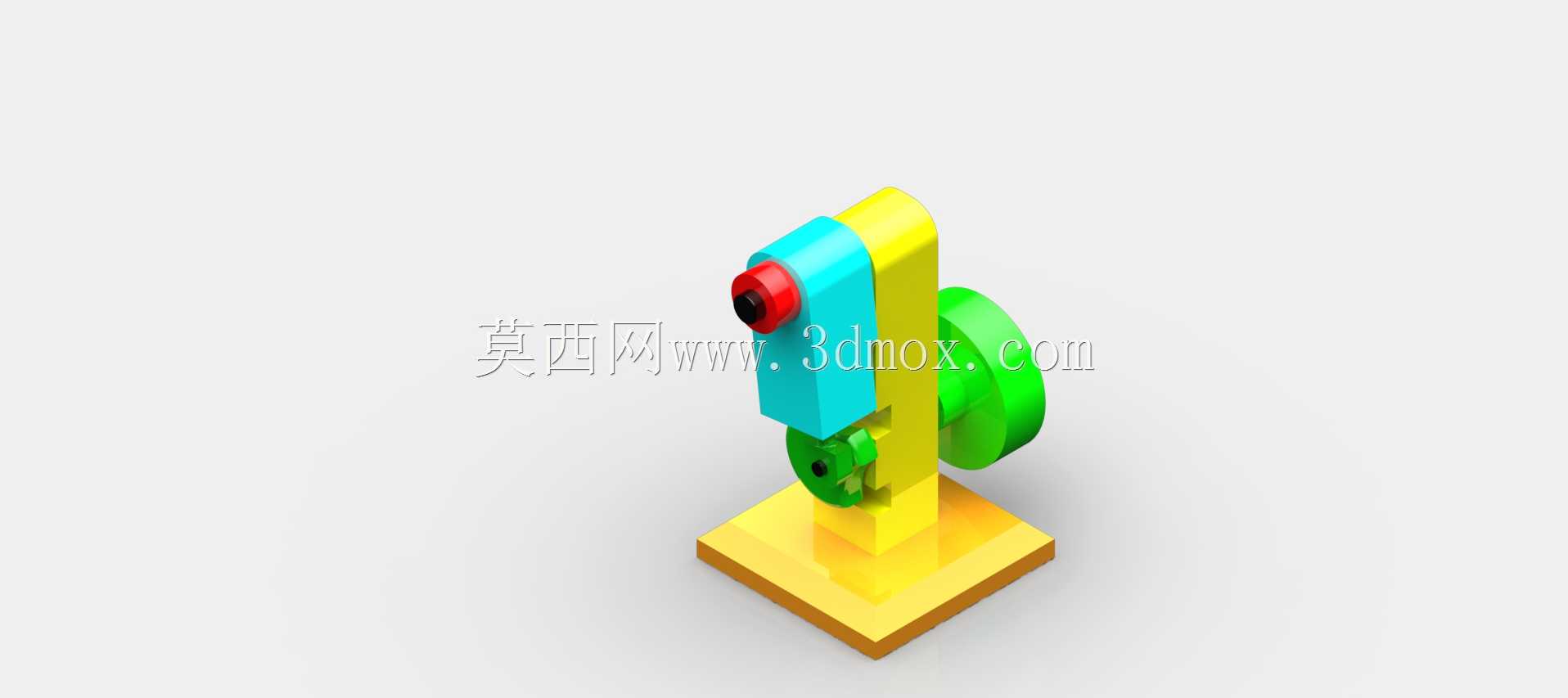

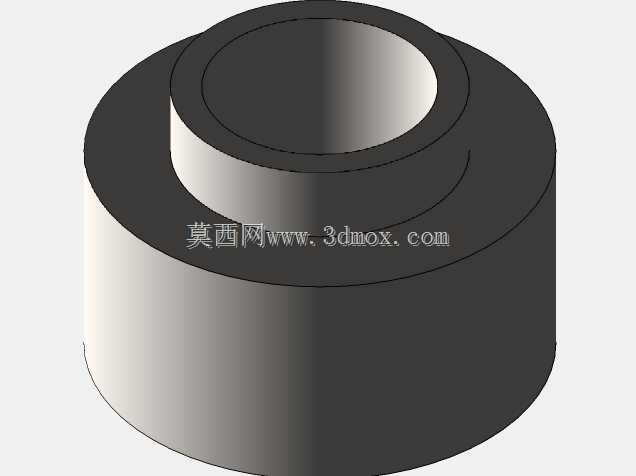

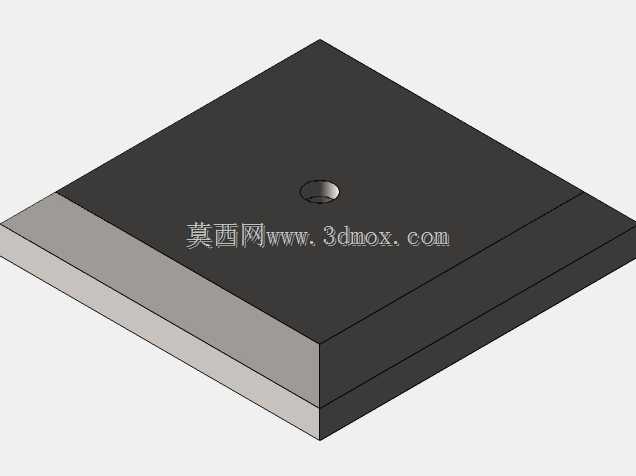

　　这套空气活塞结构采用经典曲柄滑块传动逻辑，核心功能是将旋转端输入的扭矩转化为活塞端的往复直线推力，在小型气动冲压工位、教学演示实验台、低压气动执行单元中都有广泛适配空间。从实际使用场景来看，这类结构常被集成在小行程气动压装设备里，用来完成薄型零件的压合、软质材料的冲切动作，也可作为气动原理教学的具象演示载体，帮助学习者直观理解压缩气体能量向机械直线运动的转化过程。设计过程中优先考虑了运动副的配合间隙，活塞与缸体段预留了合理的滑动配合公差，避免往复运动中出现卡滞，同时曲柄与连杆的铰接位置做了限位结构设计，防止运动过程中出现连杆脱开的风险。整体结构采用立式布局，底部方形安装基座预留了四个安装孔位，可直接通过螺栓固定在设备工作台面，

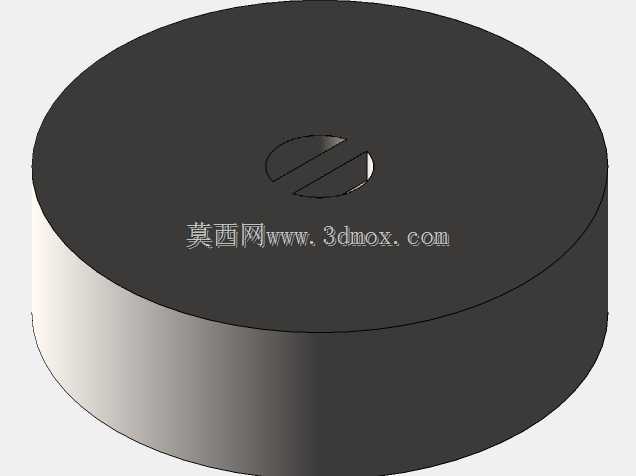

　　安装边界清晰，基座长宽尺寸适配多数小型实验台与工位架的安装间距，整体高度控制在小型设备的常规安装尺寸范围内，不会出现与周边部件干涉的问题。旋转端的轮盘结构既可以作为手动驱动的操作部件，也可通过联轴器连接小型电机实现动力输入，适配手动演示与电动驱动两种使用模式。活塞输出端的接口做了通用化设计，可根据实际作业需求更换压头、夹具等不同执行端头，拓展使用场景。建模过程中对每个零件的装配关系做了完整约束，还原了实际装配中的配合逻辑，运动仿真过程中可清晰看到曲柄旋转带动连杆摆动，最终推动活塞做直线往复运动的完整过程，各运动部件之间无干涉，运动行程符合设计预期。缸体部分采用分体式装配结构，方便后期拆解维护，

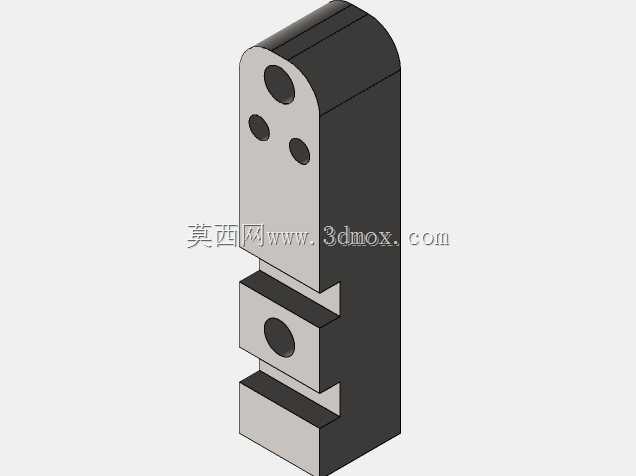

　　更换密封件或者磨损部件时无需完全拆解整个基座，降低了后期维护的工作量。从结构强度角度来看，支撑立板的厚度经过核算，可承受活塞往复运动产生的侧向力，长期运行不会出现立板变形的问题，基座的重量设计也兼顾了稳定性，运行过程中不会因为往复运动的惯性出现整机移位的情况。
