手动杠杆式快速压紧夹持工装结构

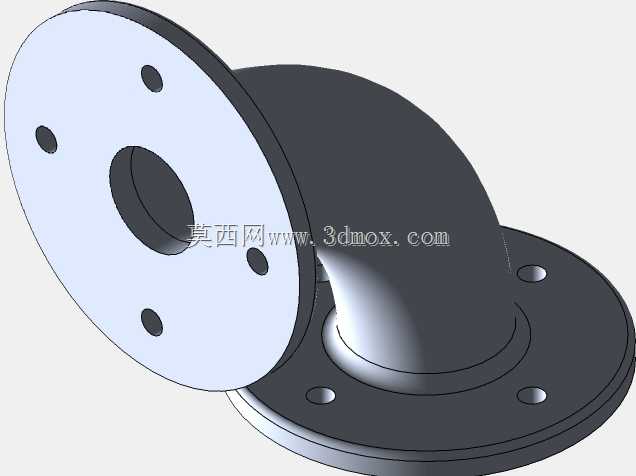

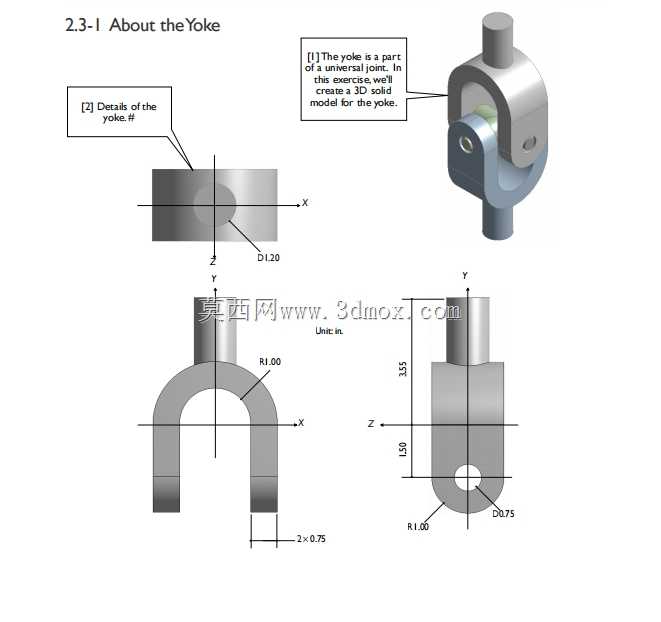

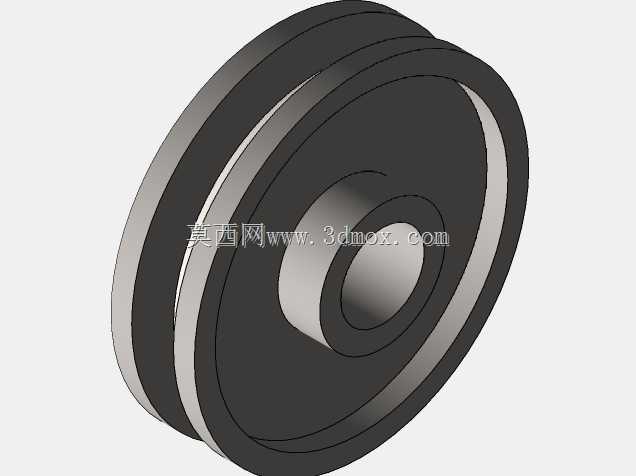

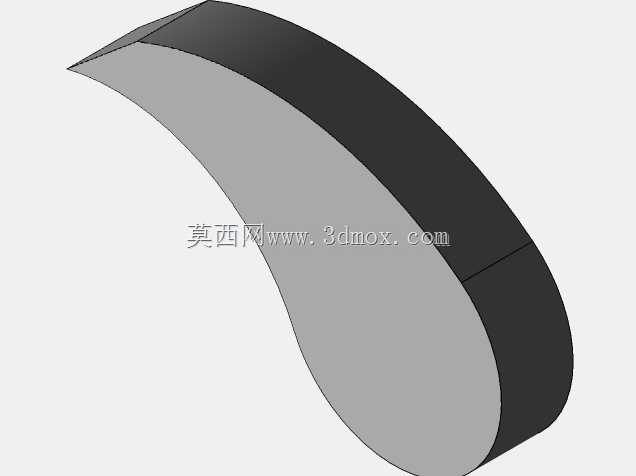

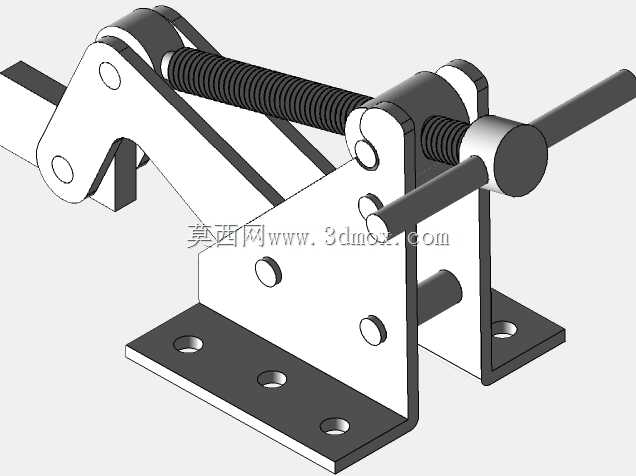

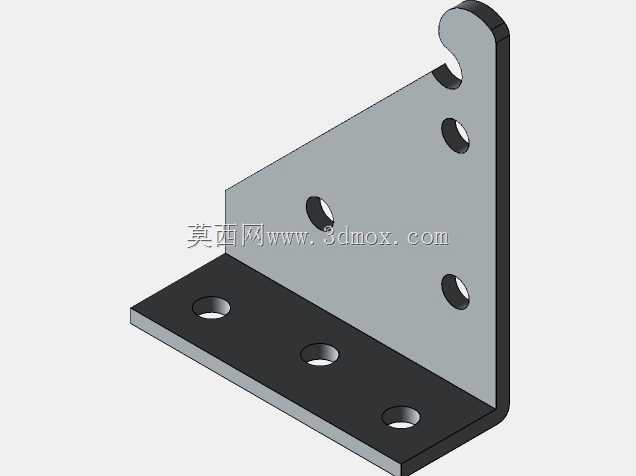

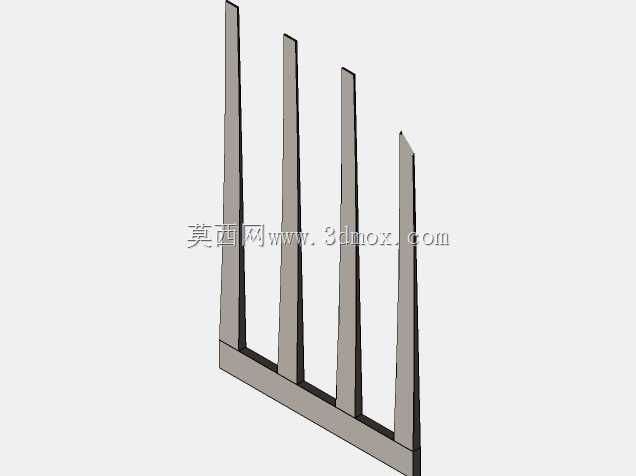

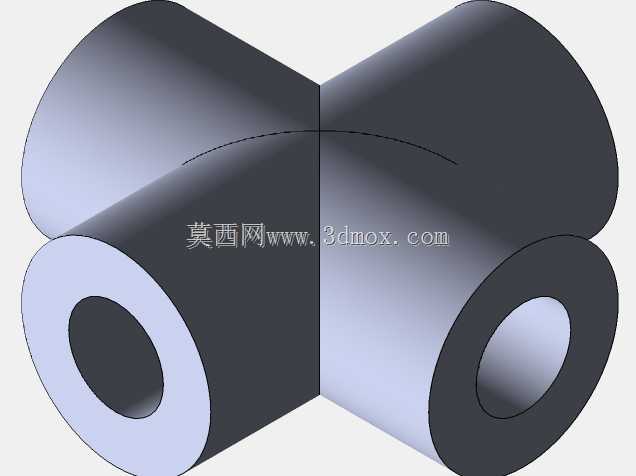

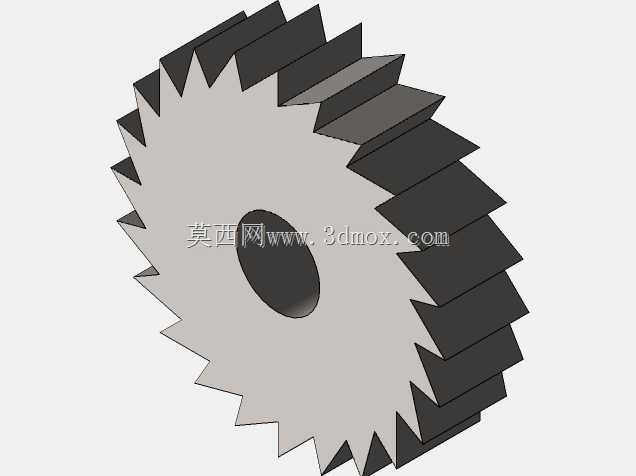

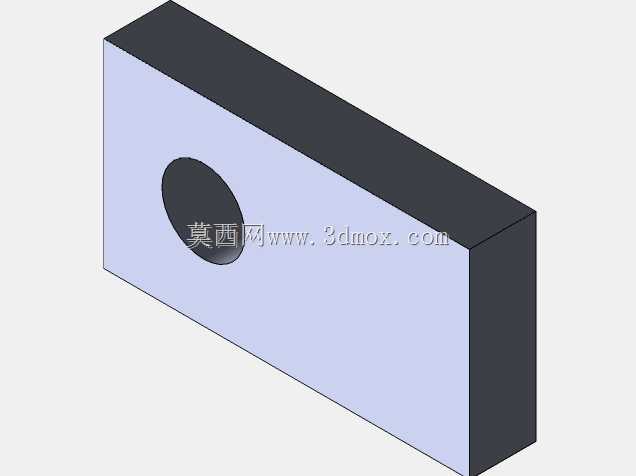

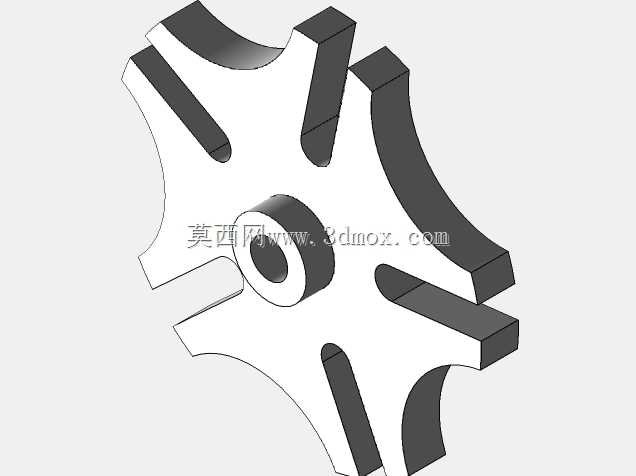

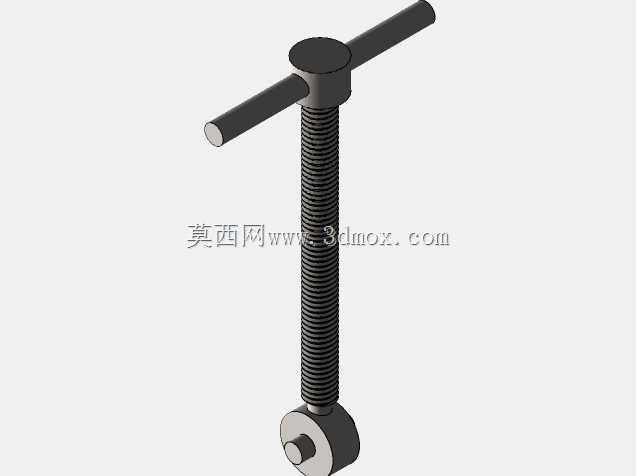

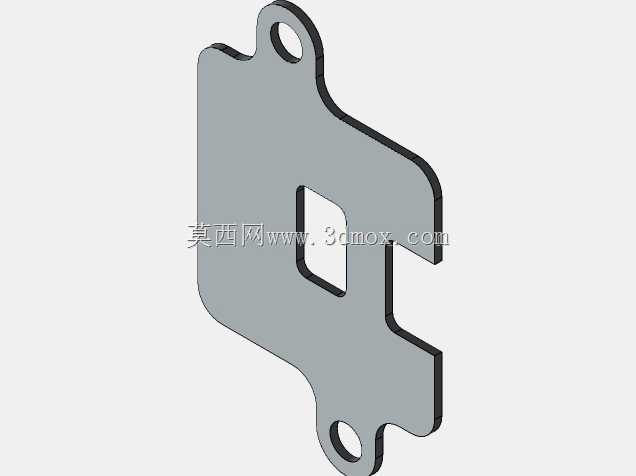

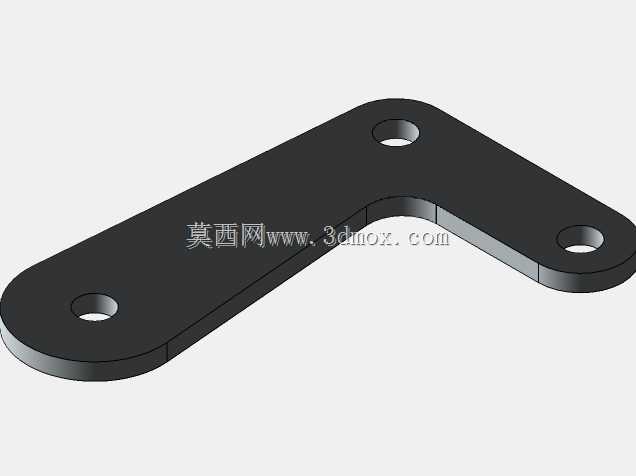

　　在机加工工位的工件定位、焊接工序的母材固定、装配线的零部件夹持场景里，这类手动杠杆式压紧结构是小批量生产、工位辅助固定环节的常用部件，不需要外接气源或液压动力源，纯机械结构的传动逻辑让它在没有动力配套的零散工位也能快速部署。整套结构的核心传力路径围绕杠杆增力与弹簧复位逻辑设计，操作端的横向手柄施加较小的扳动力，通过多组铰接销轴的力矩传递，在压头端就能输出足够的压紧力，避免工件在加工过程中出现窜动；复位弹簧套设在传动杆外侧，松开手柄时可以自动带动压头抬升，不需要手动复位压头，减少操作的多余动作，提升工位操作效率。底座采用带安装孔的L型折弯结构，四个沉头安装孔可以直接通过螺栓固定在工装台、T型槽平台或者专用焊接变位机的工作台面上，

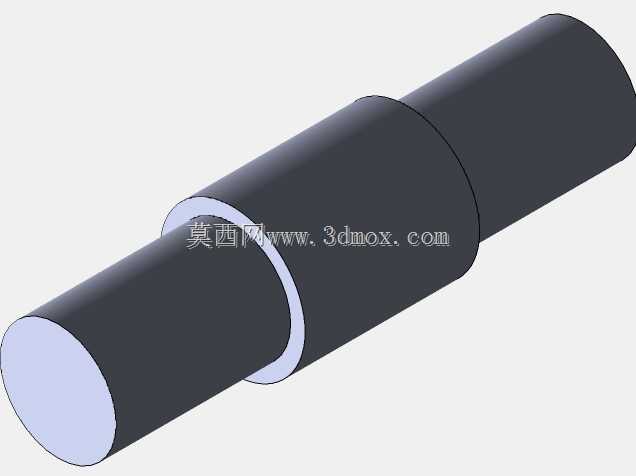

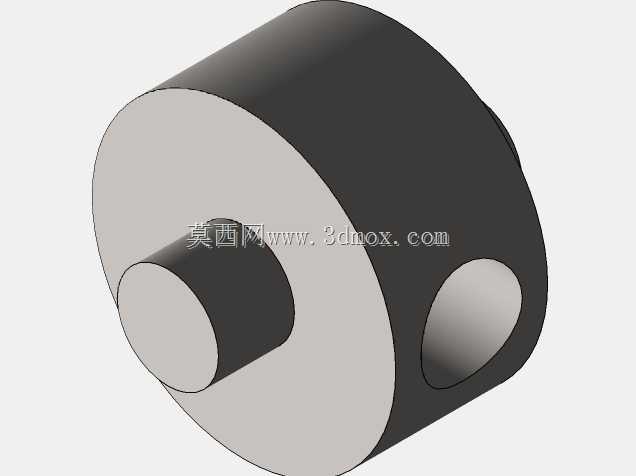

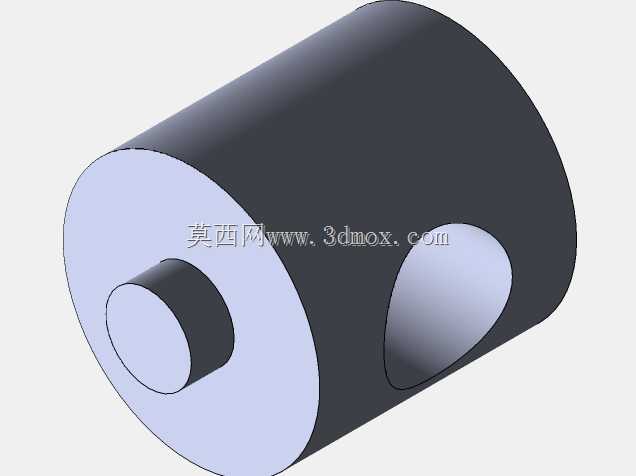

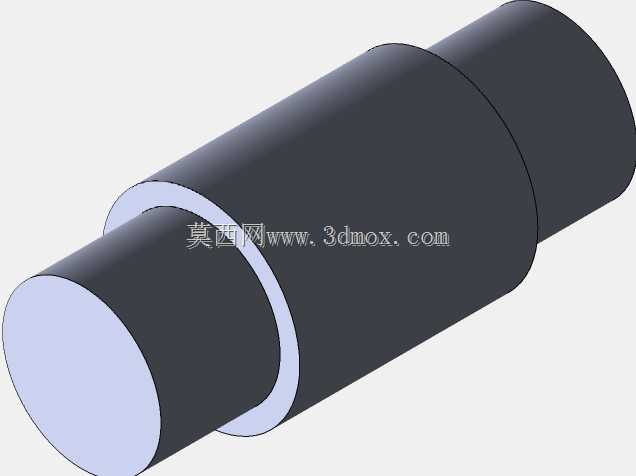

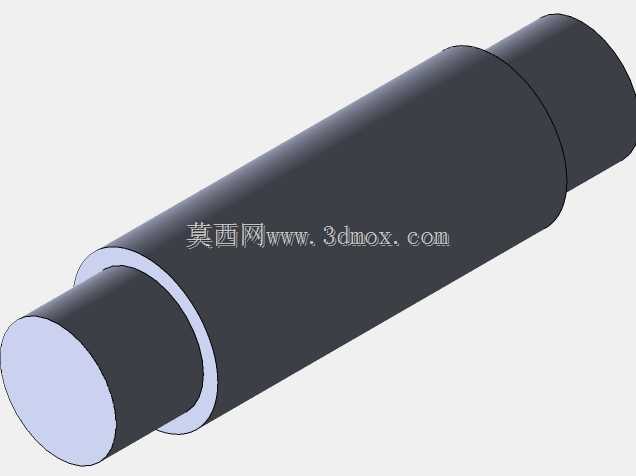

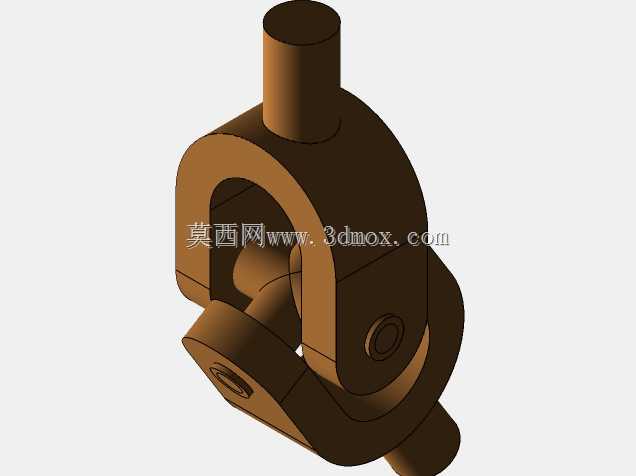

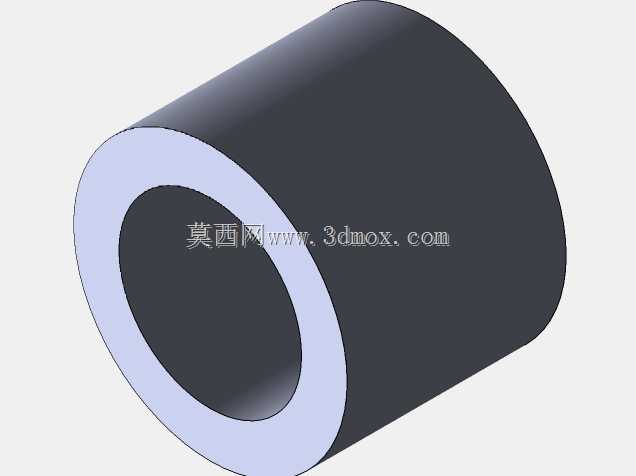

　　安装边界清晰，不需要额外设计转接板就能适配多数常规工装安装基面，底座的厚度经过受力校核，在最大压紧力工况下不会出现基座变形导致的压头偏移。铰接部位的销轴与孔位采用间隙配合设计，既保证扳动过程中没有卡滞，也不会因为配合间隙过大导致压头的压紧位置出现偏差，长期反复使用后的磨损量可控，日常维护只需要定期在铰接点加注润滑脂即可，没有易损的密封件、电子元件，维护成本极低。压头的工作端面做了平面处理，和被夹持工件的接触面积足够，不会因为局部压强过大在工件表面留下压痕，针对不同厚度的被夹持工件，传动杆的行程预留了足够的调节余量，可以通过调整传动端的锁紧螺母来适配不同高度的工件夹持需求，不需要更换压头或者调整基座安装位置。

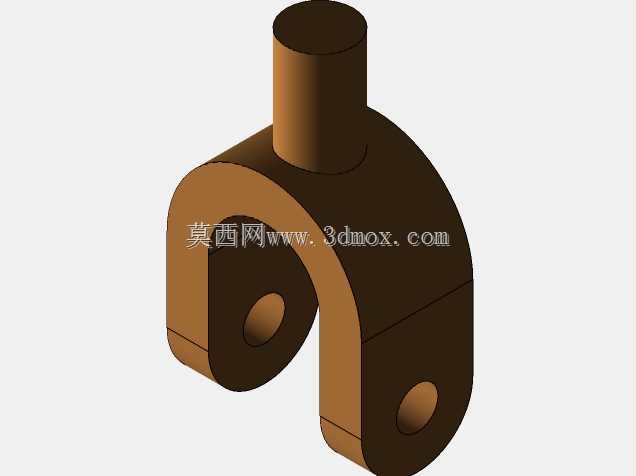

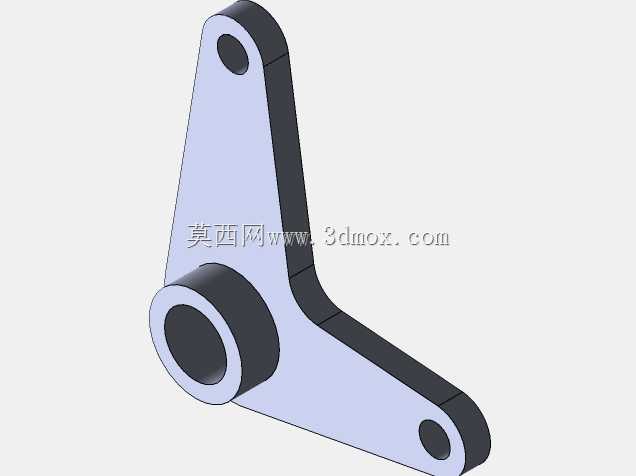

　　整套结构的所有受力部件都做了应力分散设计，铰接支座的转角处做了圆角过渡，避免应力集中导致的部件断裂，弹簧的选型匹配了操作力与复位速度的平衡，既不会因为弹簧刚度太大导致扳动手柄需要的力过大，也不会因为刚度不足导致复位迟缓、压头无法完全抬升影响工件取放。在实际工位应用中，这类夹具常被用来固定薄板类零件、小型机加工件，在钻孔、攻丝、打磨、小件焊接等工序中，能快速完成工件的装夹与拆卸，相比螺栓压板的固定方式，装夹时间能缩短七成以上，非常适合多品种小批量的柔性生产场景，不需要针对每个工件设计专用夹具，通过调整夹持行程就能覆盖一定尺寸范围内的工件固定需求。
