星型布局六缸航空动力装置结构

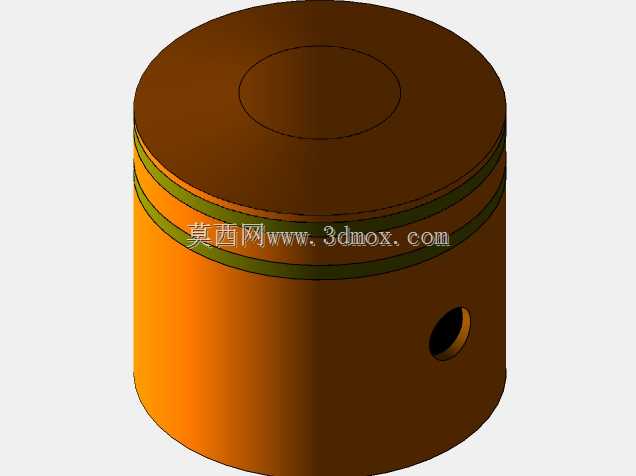

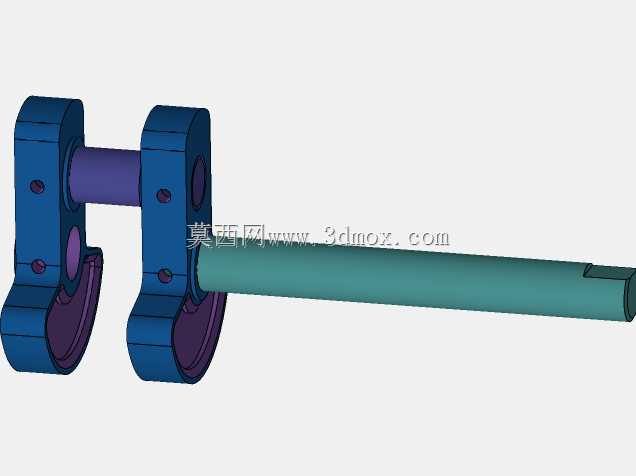

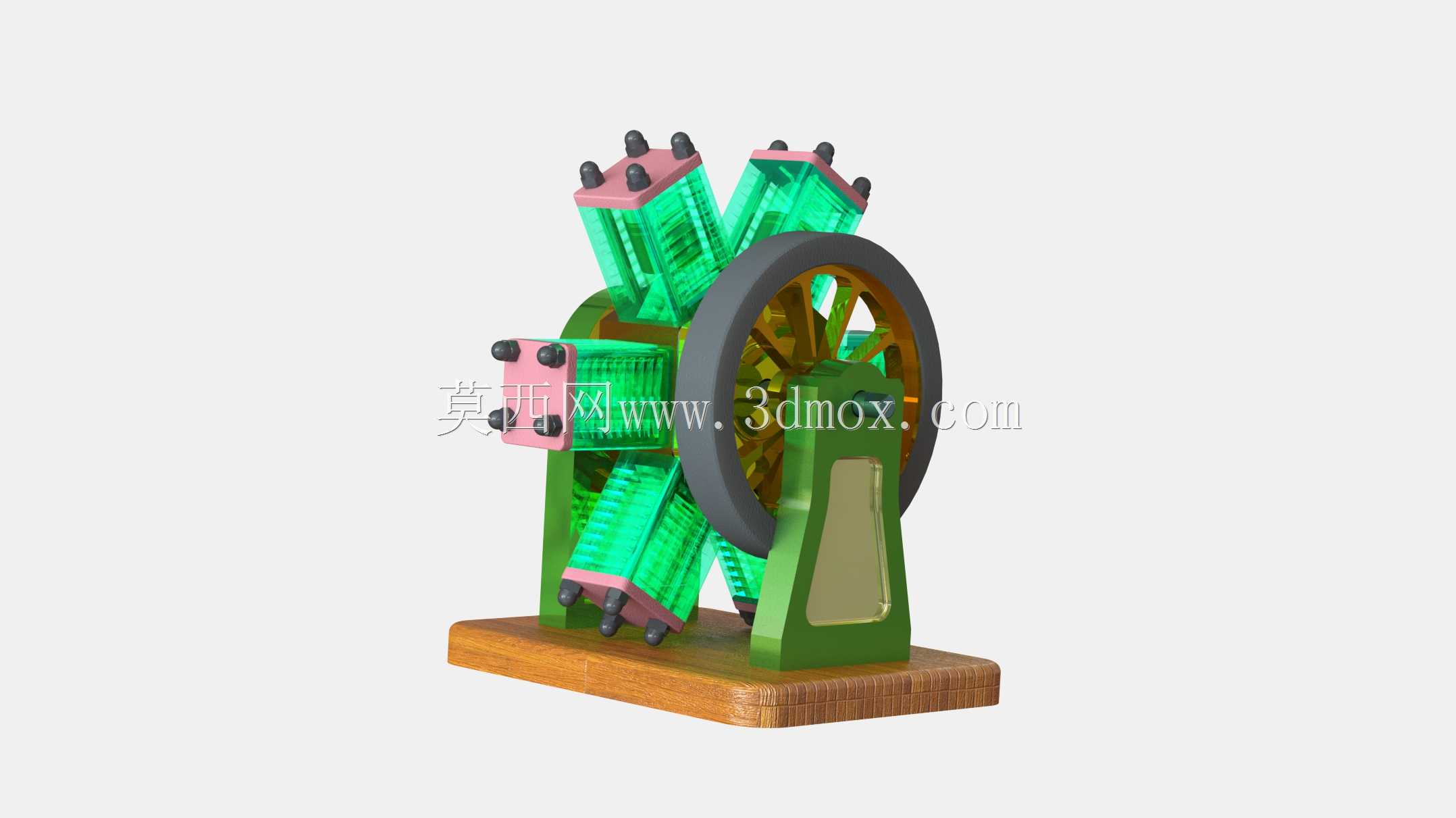

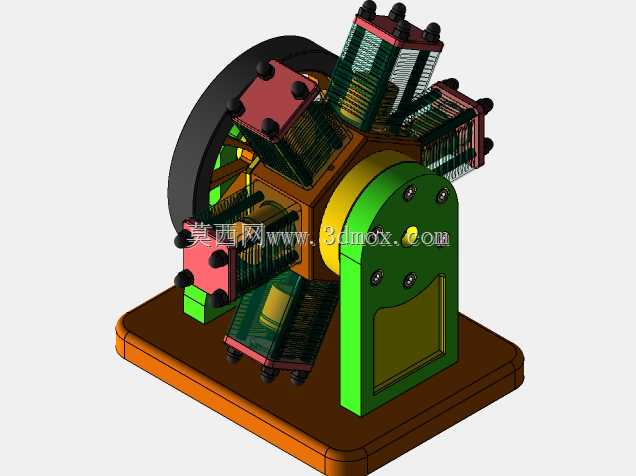

　　这类六缸径向排布的动力装置，早期主要应用在轻型通航飞机、初级教练机的动力段，相比直列、V型排布的同排量动力单元，径向布局能让所有气缸围绕中心曲轴做圆周分布，迎风散热面积更大，在早期缺乏高效液冷系统的航空场景下，能依靠飞行过程中的迎面气流完成气缸散热，省去复杂的液冷管路与散热组件，降低动力系统整体自重。从结构设计逻辑来看，六个气缸以曲轴中心为原点呈等角度放射状排布，每一个气缸的活塞都通过独立的连杆与中心曲柄销连接，做功行程沿圆周方向依次错开，曲轴每旋转两周即可完成所有气缸的做功循环，动力输出的平顺性优于同缸数的直列结构，同时曲轴的轴向长度更短，整体动力单元的重心更靠近安装基座，能降低飞行过程中动力段的振动传导。

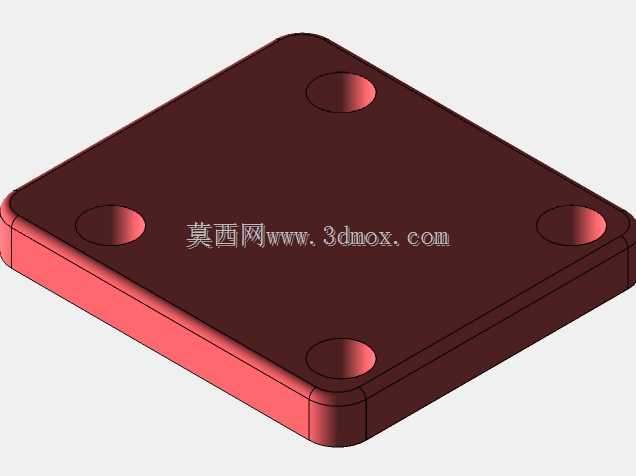

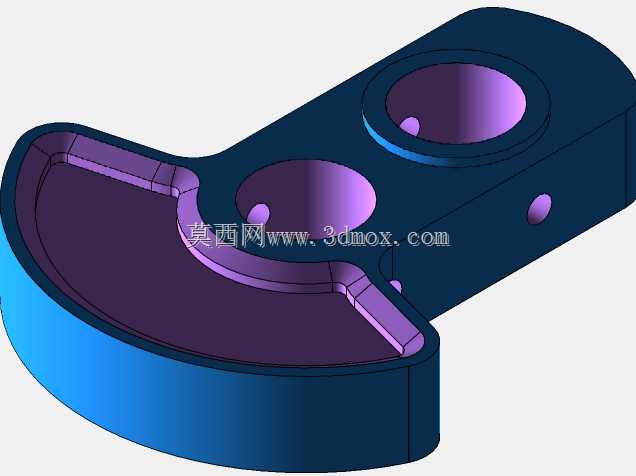

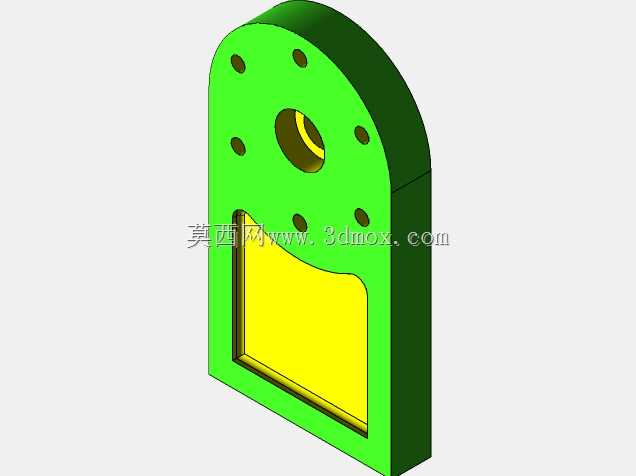

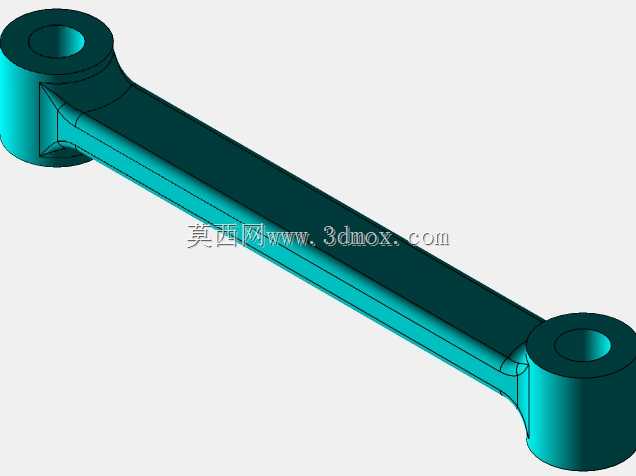

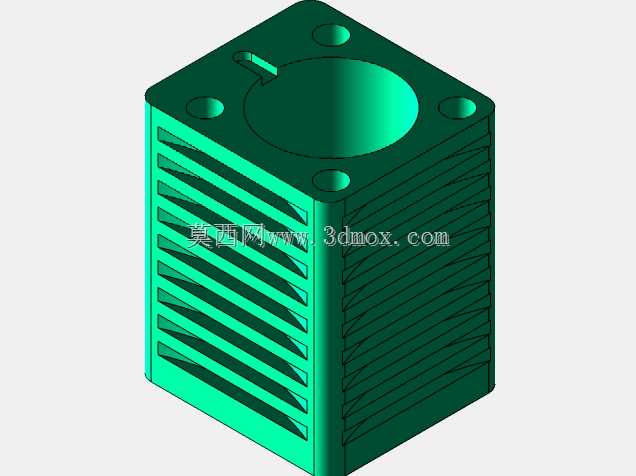

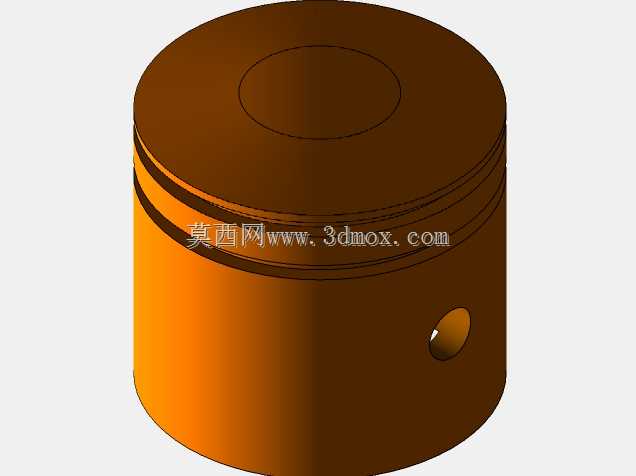

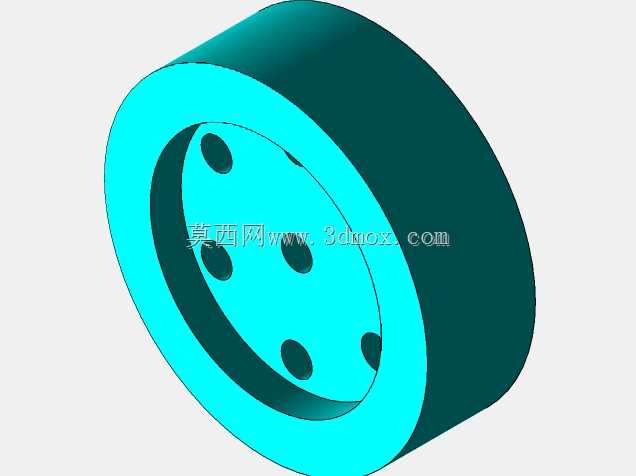

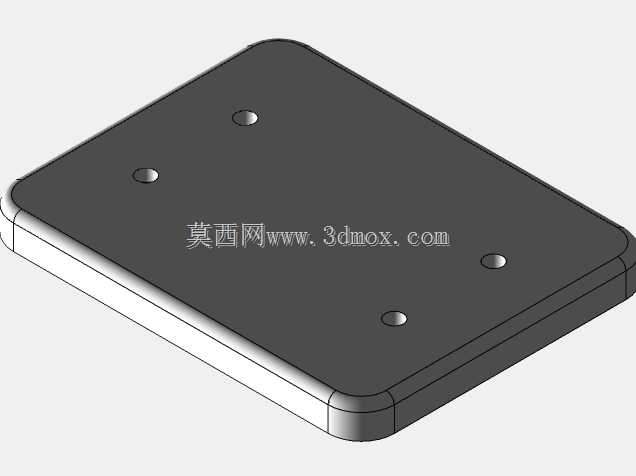

　　设计过程中需要重点关注各气缸连杆的运动干涉边界，由于多根连杆共用同一曲柄销，需要区分主连杆与副连杆的铰接位置，避免活塞往复运动过程中连杆之间出现运动碰擦，同时要匹配好每个气缸的进排气道布局，放射状排布的气缸进排气接口需要统一汇流到环形的进排气总管，减少各缸进气阻力的差值，保证各缸做功的一致性。安装层面，这类动力单元的基座采用整体式铸铁安装座，底部预留四个对称的安装孔位，可直接固定在飞机发动机架的安装梁上，整体径向尺寸控制在适配轻型飞机机头整流罩的范围内，不会超出整流罩的气动外形边界，输出端的飞轮侧直接连接螺旋桨驱动轴，动力传递路径短，传动效率更高。气缸外侧的散热鳍片沿气缸轴向排布，和飞行方向的气流流向平行，

　　能最大化利用迎面气流带走气缸做功产生的热量，气缸盖部位的紧固螺栓采用对称排布，保证缸盖与缸体之间的密封压力均匀，避免高转速工况下出现燃气泄漏。日常的结构校验中，需要重点核对每个活塞在上止点、下止点位置时的余隙高度，保证各缸压缩比一致，同时要验证曲轴旋转过程中，所有运动部件和机壳、安装座之间的安全间隙，避免高速运转时出现部件剐蹭。这类结构除了航空场景外，也可经过小幅改装后应用在小型固定翼航模、轻型特种动力设备上，凭借结构紧凑、自重轻、风冷适应性强的特点，在对动力单元重量、散热条件有严格限制的场景下有独特的应用优势。
