多通带法兰连接管路接头结构

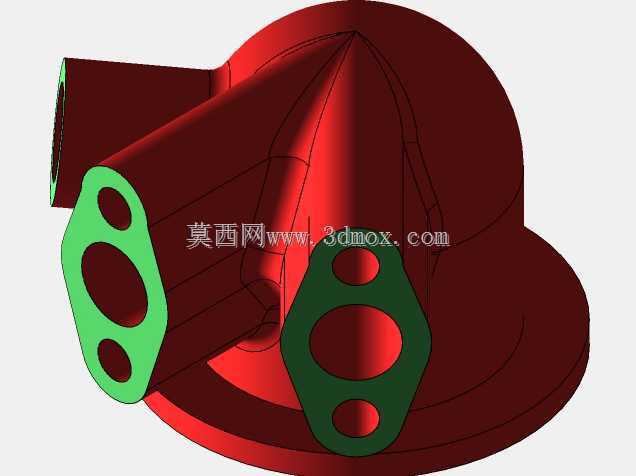

　　这类多通带法兰的管路接头结构，常见于流体输送系统的管路分支节点，在液压泵站、润滑系统、小型流体分配单元中都有广泛应用，核心作用是实现单路输入到多路输出的流体转向与分配，同时通过法兰端面保证连接位置的密封可靠性，避免流体输送过程中出现泄漏问题。从结构设计来看，主体采用圆弧过渡的腔体结构，能够有效降低流体在转向分流过程中的局部阻力，减少流体在腔体内形成紊流的概率，相比直角转弯的多通接头，这种圆弧过渡的腔体在输送带有微小杂质的流体时，也不容易出现杂质沉积堵塞的问题。三个外接端口均采用带安装孔的法兰结构，法兰端面的密封面为平面设计，适配常规的橡胶密封垫片，安装时只需将对接管路的法兰与接头法兰对齐，穿入连接螺栓后按对角顺序拧紧即可完成固定，

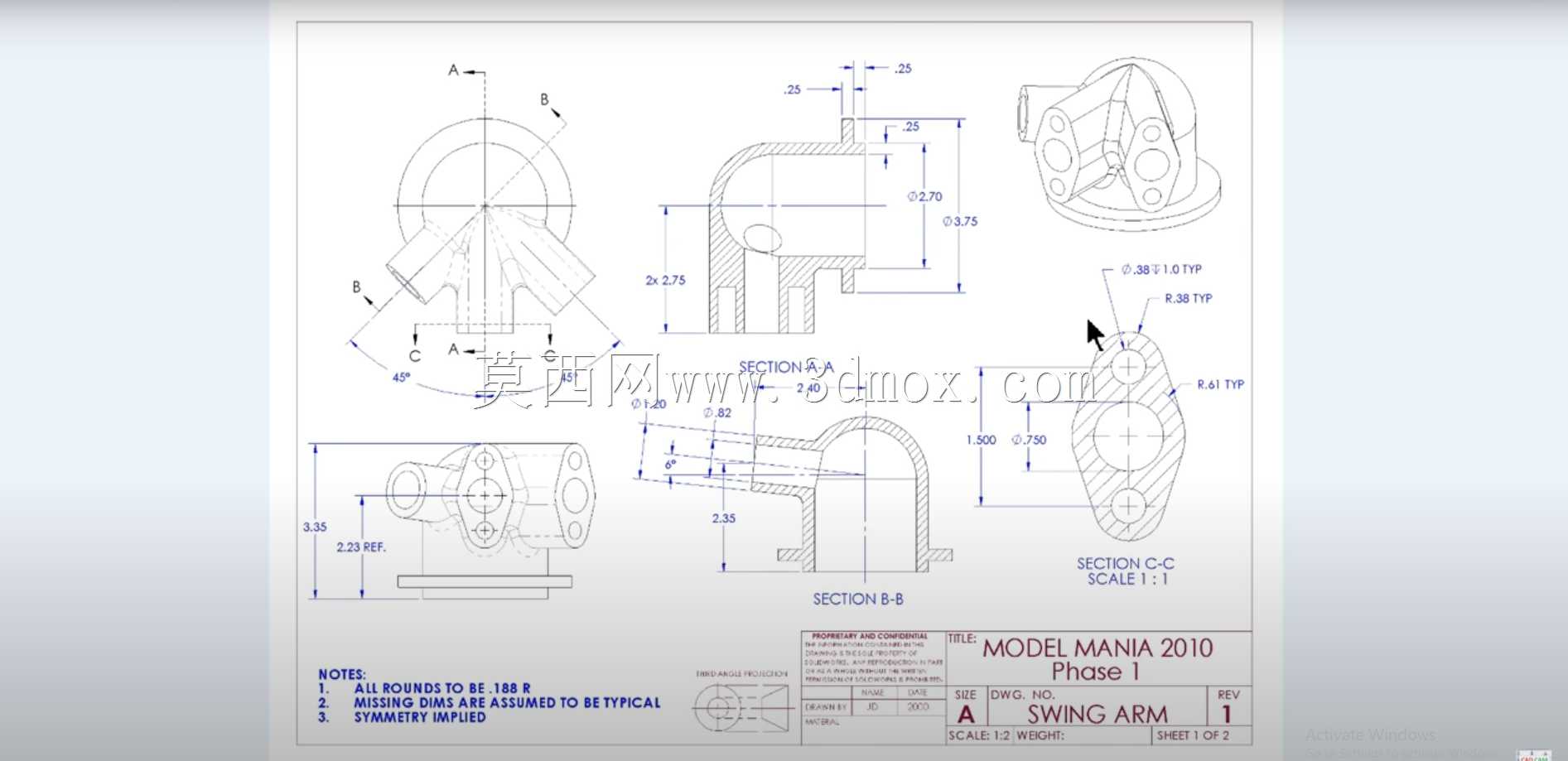

　　安装容错率较高，对现场装配人员的操作要求较低。设计过程中需要重点把控几个核心边界：首先是各法兰端面的相对位置精度，三个端口的轴线夹角需要严格匹配管路布局的走向要求，避免安装时出现对接错位产生额外的装配应力；其次是腔体壁厚的均匀性，整个主体腔体采用等壁厚设计，既可以控制零件整体重量，也能保证承压时各位置的应力分布均匀，避免局部壁厚过薄导致承压能力不足，或是壁厚过厚造成材料浪费。法兰上的安装孔位置需要与通用标准法兰的孔位参数匹配，保证该接头可以直接和市面上的标准管路配件互换，不需要额外加工转接件。从安装边界来看，接头底部的圆盘结构为安装定位基准，安装时可以将该圆盘贴合在设备的安装基板上，通过底部的预留孔位完成接头整体的固定，

　　避免管路运行过程中流体冲击导致接头位置偏移。这类结构作为建模练习案例，能够帮助初学者掌握多实体合并、法兰特征阵列、腔体抽壳、过渡曲面处理等常用的三维建模操作，在练习过程中可以直观理解管路接头类零件的设计逻辑，掌握密封面、安装孔位、腔体过渡等关键位置的设计要点，建模完成后通过测量工具校验各位置的尺寸参数，也能养成建模后校验尺寸公差的良好习惯，为后续从事管路系统设计、非标零部件结构设计工作打下扎实的操作基础。
