单轴CNC控制内置盲针泵齿轮加工设备

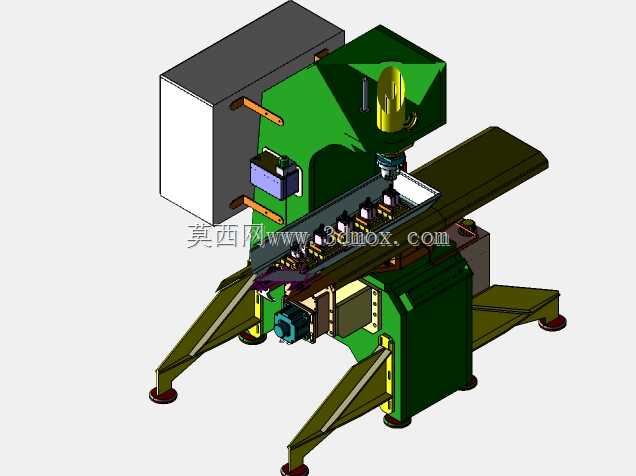

　　这款设备主要面向小模数泵齿轮的盲针压装与精密加工场景，在液压泵、燃油泵核心零部件生产线上，可完成齿轮内置盲针的精准压入、端面修整与工位自动输送工序，适配多规格小尺寸泵齿轮的批量加工需求，能有效替代传统人工上下料+单工序压机的分散作业模式，减少工序间转运带来的定位误差。设备整体采用立式单主轴布局，床身采用倾斜式支脚结构，底部配置可调减震垫铁，安装时无需额外浇筑地基，仅需在平整硬化车间地面调整垫铁水平即可固定，整体占地边界控制在长1800mm、宽1200mm、高1600mm范围内，可直接嵌入现有齿轮加工生产线的工序间隙，无需大规模调整产线布局。左侧布置独立电气控制箱，强弱电分离布线，控制箱与床身采用悬臂式连接，预留足够的检修操作空间，

　　避免加工区切削液、金属碎屑飞溅进入电控区域。主轴进给单元采用伺服驱动的直线导轨传动，压装主轴的重复定位精度控制在0.02mm以内，可根据不同规格泵齿轮的盲针压入深度要求，灵活设置进给行程与保压时长，压装头位置配置压力反馈模块，实时监测压装过程的压力曲线，出现压装力超差时自动触发停机保护，避免盲针压偏、齿轮基体变形等不良品产生。工件输送采用长条形直线送料轨道，轨道上配置可快换的定位工装，工装根据对应泵齿轮的齿形、外圆尺寸做仿形定位设计，更换产品规格时仅需更换定位块与压装头，单次换型时间可控制在15分钟以内，适配多品种小批量的生产需求。床身内部集成碎屑收集与切削液回流通道，加工产生的金属碎屑可随切削液回流至设备底部的储液槽，

　　经滤网过滤后循环使用，减少日常清理维护的工作量。操作面板布置在设备前侧的倾斜台面上，高度符合人体站立操作的 ergonomic 要求，常用的启动、停止、急停按钮采用大尺寸设计，佩戴劳保手套也可准确操作。设备的气动管路、线缆均采用拖链内置排布，避免往复运动过程中管线磨损，所有外露运动部件均配置安全防护挡板，防止加工过程中碎屑飞出、人员误触运动部件，满足车间安全生产的防护要求。在设计过程中，优先考虑了结构的刚性与维护便捷性，床身主体采用钢板焊接后去应力处理，减少长期运行后的结构变形，核心传动部件均采用标准化商用件，后期维护更换无需定制非标配件，可有效降低设备的全生命周期使用成本。
