屋顶通风机叶片滚压成型加工刀具组

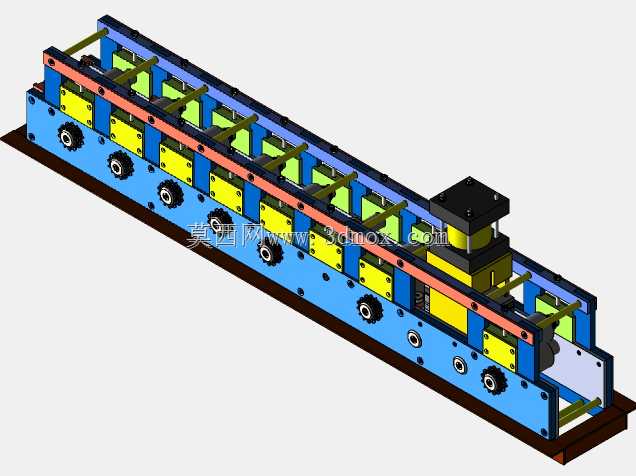

　　在民用及工业建筑的屋面通风系统配套加工领域，屋顶通风机的薄金属叶片成型长期存在边缘成型精度差、多工序周转效率低的痛点，这套滚压成型刀具组正是针对该类零件的连续加工需求开发的专用成型工装。整套刀具采用多工位串行排布结构，沿进料方向依次布置多组成型辊轮组，可在带料连续送进的过程中，一次性完成叶片边缘的切割修边、定位冲孔、轮廓挤压成型三道核心工序，无需在多台设备间反复转序装夹，能有效避免二次装夹带来的形位公差累积问题。从结构设计逻辑来看，整套刀具的机架采用整体焊接式箱型结构，安装基准面一次铣削成型，保证各工位辊轴的平行度公差控制在0.02mm/m范围内，避免辊压过程中带料出现跑偏、起皱缺陷。各工位的辊轮采用合金工具钢材质，

　　刃口及成型面做淬火硬化处理，硬度达到HRC58-62，可适配0.5-1.2mm厚度的镀锌板、彩钢板等常用通风机叶片材质的连续加工需求，单组辊轮的正常加工寿命可满足数十万件叶片的成型要求。设备的安装边界需匹配常规机械式冲床或专用辊压设备的滑块及工作台接口，整体沿进料方向的长度根据成型道次设计为适配常规车间设备排布的尺寸，宽度方向预留足够的辊轮调整及维护空间，高度方向适配常规送料机的出料高度，无需额外搭建过高的进料辅助平台。各成型工位的辊轮间隙可通过侧边的调节螺母进行微调，适配不同厚度板材的加工需求，冲孔工位的模具采用快换式结构，可根据不同型号通风机叶片的孔位要求快速更换冲头及凹模，减少换型调试的时间成本。在实际生产场景中，

　　这套刀具组可直接集成到连续辊压生产线中，配合开卷机、校平机、定长切断机构，实现从卷料到成品叶片的全自动化连续加工，相比传统的单工序冲压+人工修边的加工模式，生产效率可提升4倍以上，同时成型后的叶片边缘轮廓一致性好，无毛刺、褶皱缺陷，后续无需额外做打磨修边处理，可直接进入叶轮装配工序，有效降低通风机生产环节的人工成本及废品率。设计过程中针对通风机叶片的特殊曲面轮廓，各工位辊轮的型面采用逐次逼近的成型逻辑，避免单次成型变形量过大导致板材出现拉裂、回弹超差问题，每一道次的变形量根据板材的延伸率做合理分配，保证最终成型的叶片轮廓尺寸偏差控制在±0.1mm范围内，满足通风机叶轮的动平衡装配要求。
