卡扣式拼接传感安装基板结构设计

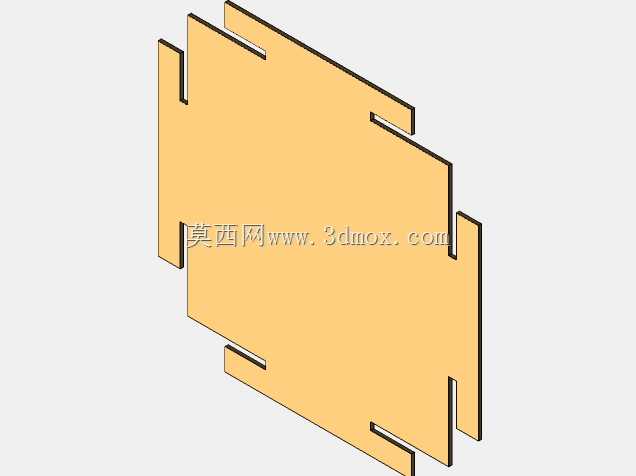

　　这款互锁拼接式平板构件，主要面向多节点分布式传感阵列的快速布设场景设计，在工业现场的设备状态监测、环境参数多点采集、生产线工位传感组网等工况下，可通过边缘的卡槽结构实现多块基板的快速拼接扩展，无需额外的连接紧固件，就能根据实际布设区域的大小灵活调整覆盖范围，适配不同尺寸的安装面需求。从结构设计逻辑来看，构件整体采用等厚度平板构型，边缘的凸榫与凹槽采用对称式布局，每一条侧边的卡扣特征都做了等距分布，任意两块同规格基板都可以实现任意方向的互锁拼接，拼接后相邻基板的平面度公差可控制在较小范围内，避免因拼接错位导致安装在板面上的传感元件出现倾斜、安装基准偏移的问题。卡扣的配合间隙经过反复校核，既保证拼接时可以徒手完成装配，

　　不需要借助额外工装，又能保证拼接后的连接强度，在常规的工业振动环境下不会出现松脱、拼接缝隙变大的情况。在安装边界设计上，单块基板的外轮廓做了切角处理，避免多块拼接时边角处出现应力集中，同时板面预留的传感元件安装区域避开了边缘卡扣的受力路径，防止拼接时的装配应力传递到传感元件上，影响检测精度。实际应用中，这类基板可以直接固定在设备壳体表面、生产线支架立面或者车间墙面，根据传感点位的分布数量灵活拼接成对应的形状，相比整块定制的安装板，不需要提前精确测量安装区域尺寸，现场可根据实际情况临时调整拼接规模，大幅降低现场施工的准备周期。构件的厚度参数结合常用的小型传感元件安装需求设定，既可以支撑常规重量的光电、温湿度、振动类传感元件，

　　又不会因为过厚导致整体重量偏大，增加安装面的负载。卡扣的嵌入深度做了优化设计，拼接后相邻基板的连接面有足够的接触面积，即使在需要走线的场景下，板面开设过线孔也不会影响整体的拼接结构强度，适配传感布线的走线需求。在结构细节处理上，所有卡扣的棱边都做了微小的倒角处理，避免装配时割伤操作人员，同时也能减少装配过程中卡扣边缘因为磕碰出现崩缺，提升构件的重复利用率，在临时布设的传感监测场景下，项目结束后可以将拼接的基板拆解，重复用于其他点位的布设，降低耗材成本。
