导弹火箭鳍式制导控制结构设计

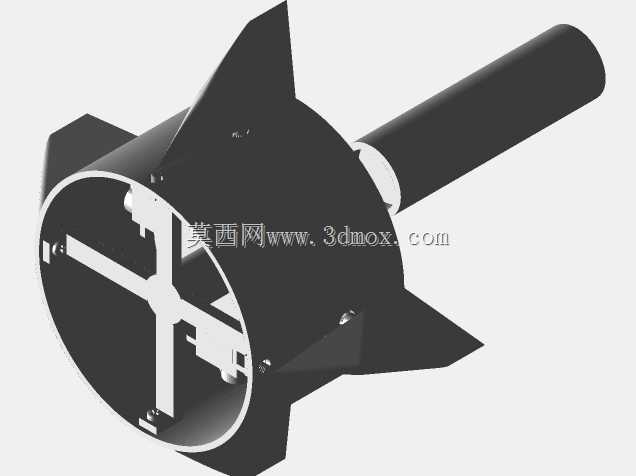

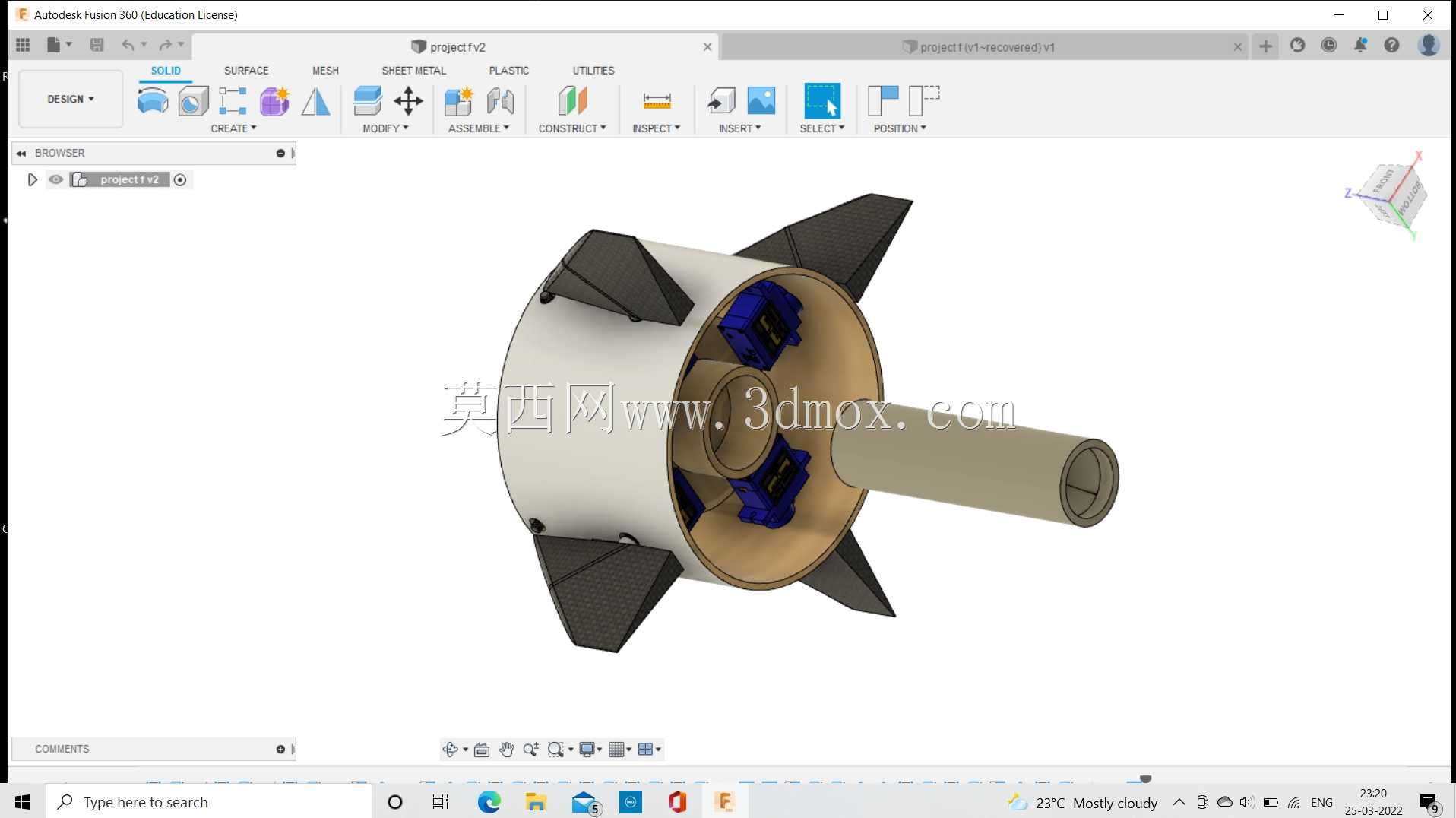

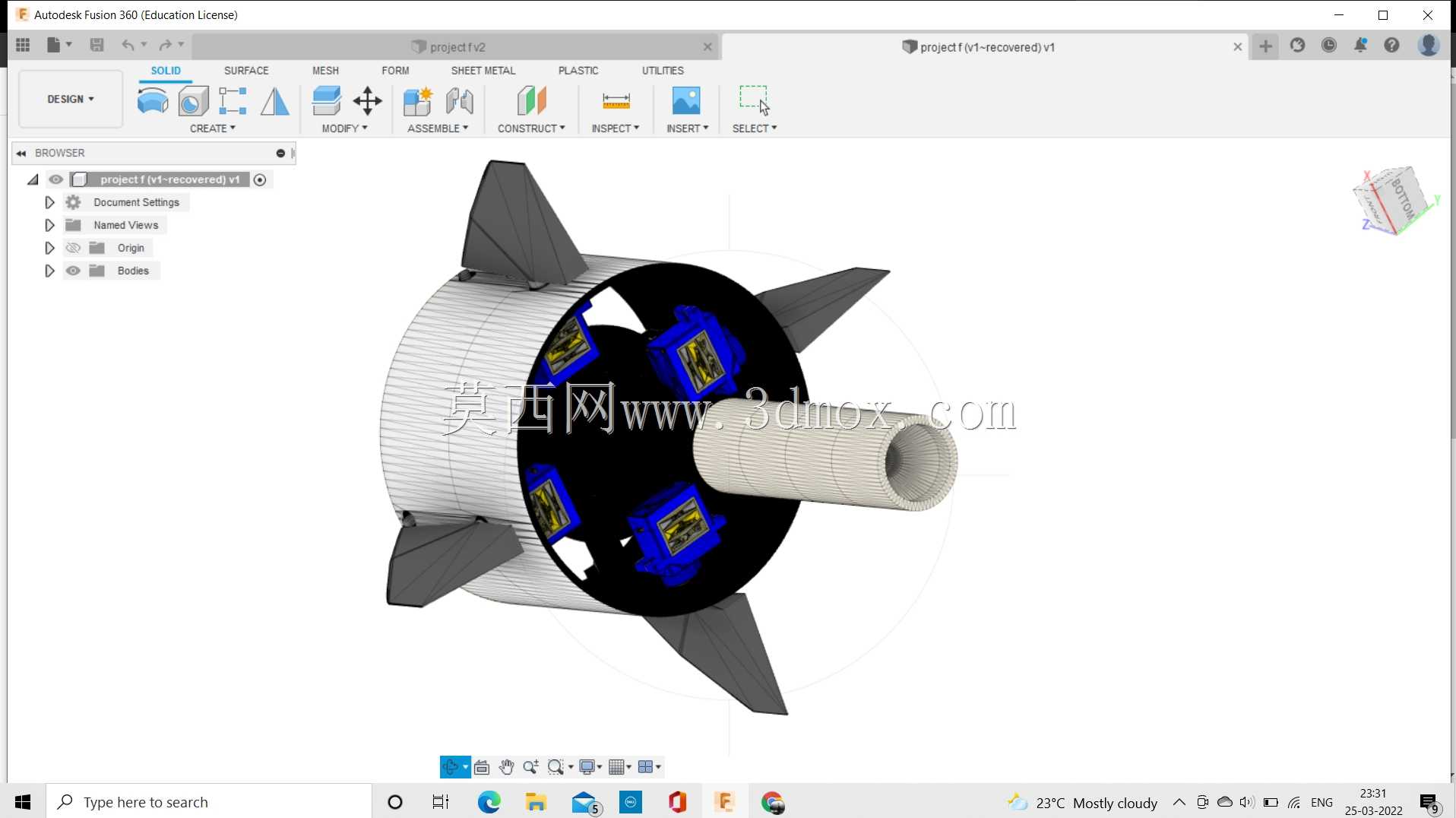

　　这款鳍式制导结构主要面向小型导弹、探空火箭的姿态控制场景，在低空亚音速飞行段承担弹体滚转、俯仰、偏航通道的实时修正功能，区别于传统燃气舵方案，外露式鳍翼结构不会占用弹体尾部喷流空间，也不会对发动机推力效率产生额外损耗，适配固体燃料火箭发动机的安装布局。从结构设计逻辑来看，整个制导组件采用同轴嵌套式布局，中心为十字形承力骨架，直接与弹体主承力舱段通过周向均布的紧固件连接，骨架内部预留了舵机驱动板、惯性测量单元的安装腔室，四个鳍翼分别对应四个独立控制通道，每个鳍翼的转轴直接与舱内微型舵机输出端相连，省去了额外的传动连杆结构，既减少了传动间隙带来的控制误差，也压缩了整个组件的轴向安装尺寸。外形尺寸方面，

　　组件主体外径与常规120mm口径试验弹舱段完全匹配，鳍翼展开后最大径向尺寸控制在220mm以内，收纳状态下鳍翼可贴合弹体侧壁，适配发射筒内的装填边界要求，轴向总长度不超过180mm，不会挤占战斗部、燃料舱的预留安装空间。鳍翼本身采用切尖三角翼构型，翼根处做了加厚处理，与转轴连接位置设计有定位止口，能承受飞行过程中30g以内的气动载荷，翼面边缘做了倒角处理，降低飞行过程中的空气阻力。实际应用中，这套结构可直接替换同口径无控火箭的头部稳定段，搭配开源飞控即可实现简易制导功能，不需要对原有弹体结构做大规模改动，舱段对接处设计有标准的止口与密封槽，可满足雨天发射、低空穿云的防水要求。结构细节上，承力骨架采用镂空设计，

　　在保证结构刚度的前提下尽可能降低组件整体重量，四个舵机安装位做了同轴度定位设计，装配时不需要额外做配平调整，鳍翼转轴处预留了润滑脂填充槽，可在-20℃到60℃的环境温度下保证转动灵活性，不会出现低温卡滞问题。组件尾部设计有与弹体连接的定位销孔，装配时可快速完成周向定位，减少现场装配的校准工作量，适合批量生产的试验类弹药、民用探空火箭使用，相比同级别制导组件，结构零件数量减少了40%，加工难度更低，普通三轴数控铣床即可完成所有金属零件的加工，不需要五轴设备参与，能有效降低整体制造成本。
