CSWP认证考试练习用异形槽腔结构件

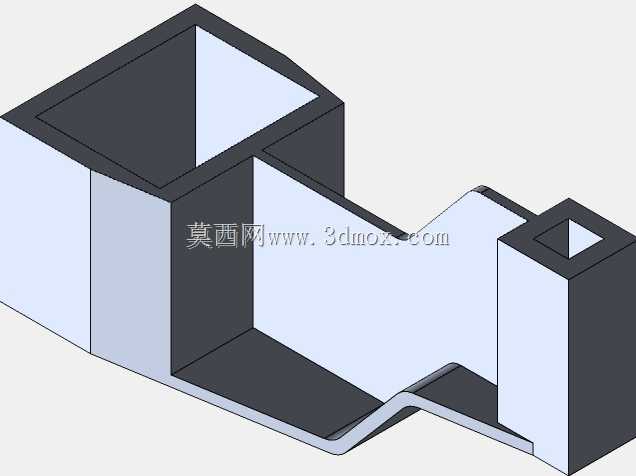

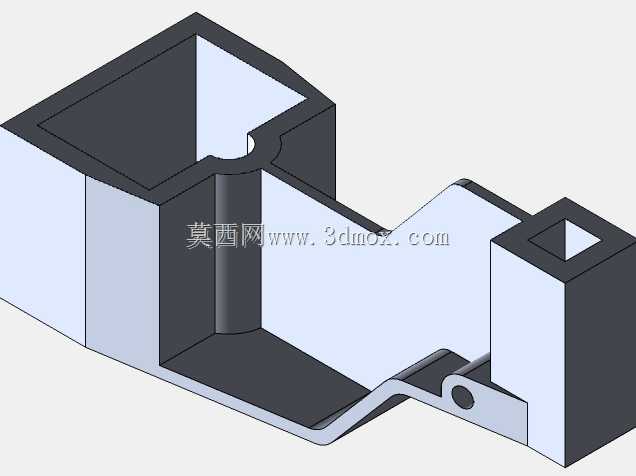

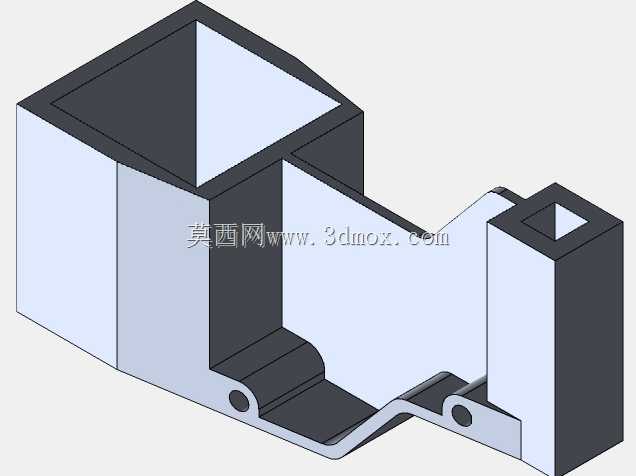

　　这类结构件是SolidWorks CSWP专业认证考试第一阶段的典型考核载体，核心考察建模者对多特征组合、空间尺寸约束、薄壁结构生成的综合把控能力，日常练习中常被用来验证建模逻辑的严谨性，避免实际工作中出现特征顺序错误、约束冲突导致的模型重生失败问题。从结构本身来看，构件采用两端带封闭立壁的槽腔设计，中间段做了斜向过渡的弯折薄壁，既保留了两端方正的安装定位基准，又通过中间的异形曲面过渡实现了特定的空间避让需求，这类结构在工业现场的传感器安装支架、小型设备走线槽、检测工位的工件定位托块中十分常见，不需要额外加装支撑件就能同时满足定位、容纳、避让三个核心功能。设计这类构件时，首先要确定两端方正腔体的基准面，

　　所有尺寸都从两端的安装贴合面开始标注，避免中间异形段的曲面特征作为尺寸基准带来的加工误差，两端的立壁厚度保持一致，和底面的连接位置做了等半径的内圆角处理，既减少了注塑或铣削加工时的应力集中，也能避免直角位置的应力开裂问题。中间的弯折过渡段采用等壁厚设计，壁厚和两端立壁保持统一，过渡曲面的曲率连续，不会出现局部壁厚突变导致的成型缺陷，弯折段的下边缘和底面保持齐平，安装时可以直接贴合在设备的安装基板上，不需要额外调整安装面的平面度。安装边界上，构件整体的外轮廓方正，两端的方形腔体可以直接套在对应的定位凸台上，不需要额外设计复杂的安装卡扣，腔体的内侧面和定位凸台采用间隙配合，装配时可以快速对位，中间的过渡段下方预留了足够的走线空间，

　　传感器的线缆可以直接从槽腔内部穿过，不会和周边的运动部件产生干涉。实际建模过程中，这类结构需要优先绘制整体的外轮廓草图，通过拉伸生成基础实体后再做抽壳处理，最后添加过渡位置的弯折特征，不能先做局部特征再拼接整体，否则很容易出现壁厚不均、曲面无法衔接的问题，抽壳时要统一设置壁厚参数，所有内圆角的半径要小于壁厚数值，避免抽壳失败。这类练习模型的尺寸设置完全贴合实际工业零件的公差要求，所有安装面的平面度、立壁的垂直度都和实际生产中的零件要求一致，通过这类模型的练习，建模者可以快速掌握工业零件从基准选择、特征排序到细节处理的完整流程，避免在实际工作中出现建模逻辑混乱导致的零件无法加工、装配干涉等问题。在检测工位的实际应用中，

　　这类结构件可以直接作为光电传感器的安装支架，两端的腔体用来固定传感器的发射端和接收端，中间的过渡段刚好避开工件的输送路径，不会影响工件的正常流转，槽腔内部可以容纳传感器的接线和调节螺母，整体结构紧凑，不需要额外设计防护盖就能避免加工碎屑落到传感器表面影响检测精度。
