主凸轮曲面铣削加工结构设计

　　在自动化进给机构、周期性动作执行工位的设计中，凸轮曲面的加工精度直接决定整套机构的动作时序准确性与运行平稳性，这类带连续变曲率轮廓的主凸轮，常应用在包装设备送料工位、纺织机械引纬机构、专用机床的进给驱动单元中，依靠曲面轮廓的升程、回程曲线变化，将主轴的回转运动转化为从动件的预设规律往复动作，不需要额外添加电控时序控制元件，就能实现稳定的周期性动作输出，在高速连续运行的生产设备中具备极高的可靠性。

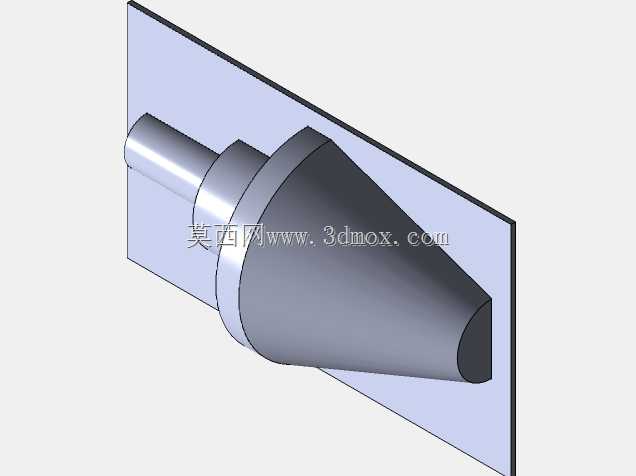

　　从结构设计逻辑来看，该主凸轮采用锥段结合阶梯轴的整体式结构，大端锥面作为核心曲面工作段，曲面的曲率变化完全匹配从动件的位移、速度、加速度曲线要求，设计阶段需要反复校验曲面各点的压力角，避免运行过程中出现刚性冲击或者自锁问题，曲面表面的加工纹理走向顺着从动件的接触运动方向排布，能有效降低接触副的磨损速率，延长构件的使用寿命。阶梯轴段作为安装定位基准，各轴段的同轴度公差需要严格控制，保证凸轮回转过程中不会出现额外的径向跳动，避免从动件输出动作出现偏差。

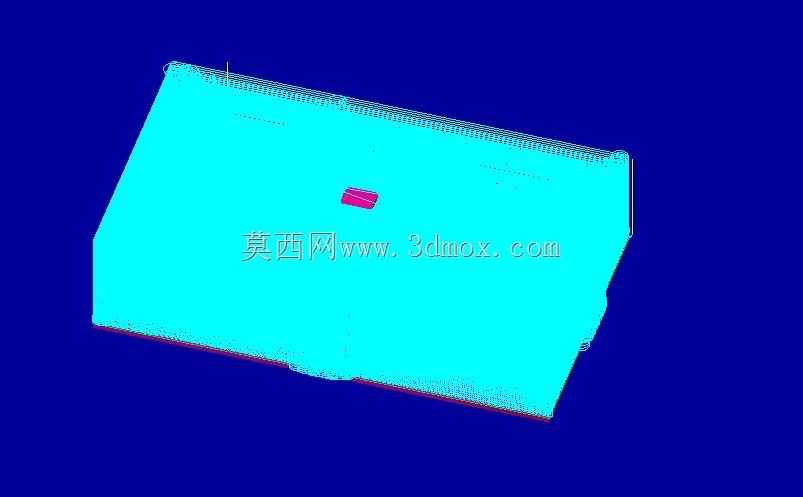

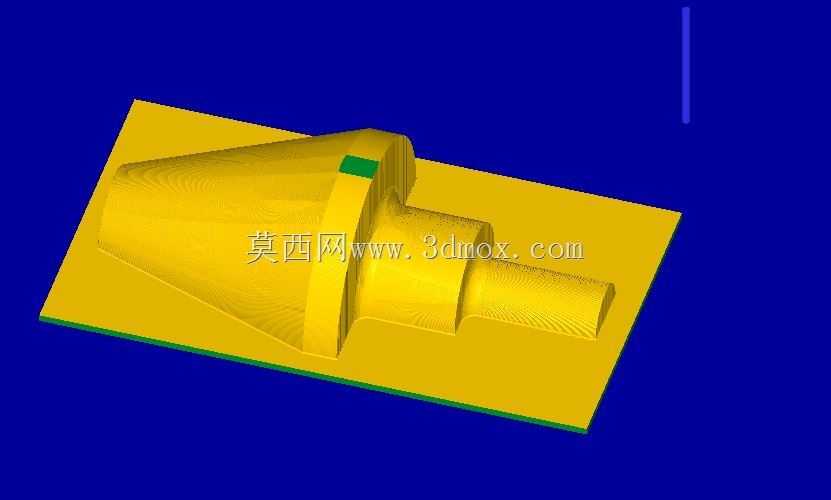

　　实际加工环节中，这类复杂曲面需要采用多轴铣削工艺完成粗精加工，粗加工阶段采用大进给切削去除大部分余量，预留均匀的精加工余量，精加工阶段需要根据曲面的曲率变化调整刀轴角度，保证刀具与曲面的接触点始终处于最佳切削角度，避免出现过切或者加工残留。安装时，轴段与安装座轴承孔的配合选用过渡配合，通过轴肩实现轴向定位，周向采用平键传递扭矩，安装边界需要预留足够的从动件运动空间，避免凸轮回转过程中与周边机架构件发生干涉。曲面工作段与从动件的接触位置需要设置定期润滑通道，降低长期运行的磨损量，整套结构的刚性设计需要匹配设备的最高运行转速，避免高速回转时出现共振问题，影响动作精度。
