波纹瓦面涡轮通风机安装底座结构

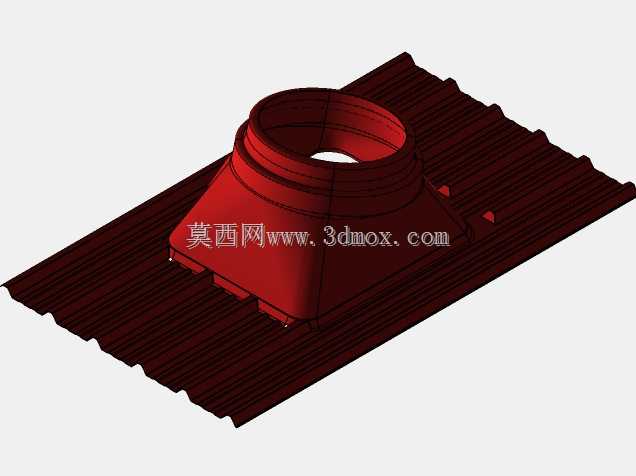

　　做厂房屋面通风配套结构设计快十年，这类适配波纹彩钢瓦的涡轮通风机底座，是工业厂房屋面自然排风系统里最容易被忽略但直接影响安装可靠性与防水性能的核心构件。很多现场安装出问题，都是底座和瓦面贴合度不够，要么打胶后热胀冷缩开裂漏雨，要么风机运行震动把瓦面拉变形，甚至出现底座脱开的隐患。这个结构的设计核心首先是解决瓦型适配问题，下方的波纹压边完全匹配常用的大波峰彩钢压型瓦轮廓，安装时不需要额外裁切瓦面，直接将压边扣合在瓦楞上，配合防水密封胶条就能形成连续的密封面，比传统平切底座的防水可靠性提升很多，也减少了现场裁切瓦面带来的防腐层破坏问题。上部的锥形过渡段采用渐扩式结构，不是简单的直筒连接，一方面可以降低风阻，

　　让涡轮风机旋转时的排风气流更顺畅，减少紊流带来的风噪与排风效率损失，另一方面锥形结构的刚度比直筒更好，能承受涡轮风机长期旋转带来的交变震动，避免长期使用后焊缝开裂。顶部的环形法兰边做了外翻加厚处理，预留的螺栓孔位和主流规格的无动力涡轮通风机安装孔距完全匹配，安装时不需要现场重新打孔，直接用自攻钉或者不锈钢螺栓紧固即可，法兰面的平面度控制在0.5mm以内，保证和风机底座连接时的密封性能，不会出现漏风漏雨的情况。安装边界上，这个底座适配的瓦峰高度在25-40mm区间的彩钢瓦，覆盖目前工业厂房最常用的840、900型压型瓦规格，底座整体高度控制在180mm，既保证了锥形过渡段的气流导向长度，又不会因为过高增加屋面风阻，

　　在沿海大风区域也能满足抗风揭的安装要求。设计时还在压边的四个角位做了小的凸台定位结构，安装时可以快速卡在瓦楞的对应位置，不需要现场反复调整对齐，能大幅缩短高空作业的安装时间，降低施工风险。整个构件的壁厚选择上，采用和屋面瓦同材质的彩涂钢板冲压成型，厚度不低于0.8mm，兼顾刚度与成型性能，冲压成型后所有的边角都做了卷边处理，避免施工时划伤施工人员，也不会割破配套的防水密封材料。实际应用中，这类底座主要用在大型钢结构厂房、仓储库房的屋面自然排风系统上，配合无动力涡轮通风机，不需要额外供电就能依靠自然风与室内外温差形成的热压实现持续排风，降低厂房内部的温度与积尘，改善车间作业环境，相比传统的砖砌通风口或者直筒式底座，这种贴合瓦型的结构防水寿命更长，维护成本更低，也不会破坏屋面的整体结构强度。
