凸轮从动件联动传动机构结构设计

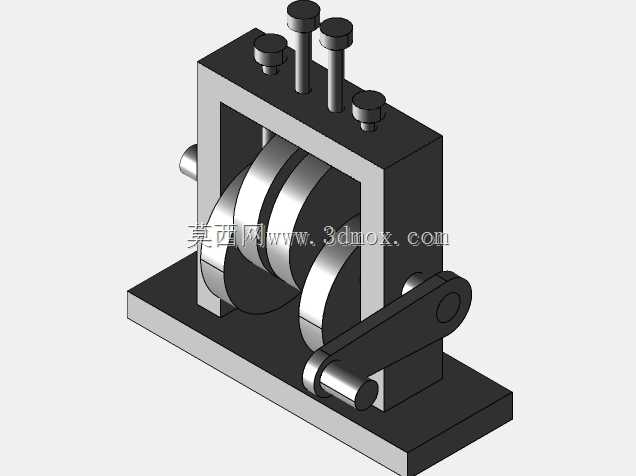

　　这套凸轮从动件联动结构，常被集成在轻工包装、小型自动化送料设备的间歇动作工位中，用来完成周期性的顶推、摆转联动动作，替代多组独立气缸的协同控制，在纯机械驱动的半自动设备上能大幅降低电控逻辑的复杂度，减少气动元件的布设数量。从结构布局来看，整体采用立式框架式安装基座，底部为带安装孔的平板底座，可直接通过螺栓固定在设备安装台面上，安装边界预留了足够的紧固件操作空间，不会出现装配时工具无法伸入的问题。上部的框架腔体用来容纳双组并列的凸轮轮组，凸轮与输入轴采用键连接同步转动，输入轴从框架侧部伸出，可通过联轴器对接设备的主驱动输出端，也可加装同步轮接入设备的传动链。顶部的三组可调式顶杆对应不同的动作输出点位，顶杆与框架上的导向孔采用间隙配合，

　　表面做硬化处理降低长期往复运动的磨损量，顶杆上端可根据实际工位需求加装压头、吸盘或者拨块，适配不同的作业动作。侧部伸出的摆臂构件与其中一组凸轮轮廓贴合，将凸轮的回转运动转化为摆臂的定角度往复摆动，摆臂的铰接点设置在框架侧部的凸台上，铰接轴配有润滑注油孔，方便日常维护时加注润滑脂，减少铰接副的磨损。设计过程中，凸轮轮廓曲线经过反复校核，确保从动件的运动行程、速度变化符合工位动作的时序要求，避免出现刚性冲击，在凸轮升程和回程段都做了过渡圆弧处理，让顶杆和摆臂的动作更平缓，减少运行时的振动和噪音。框架的侧板与底座采用定位销加螺栓的连接方式，既保证装配时的位置精度，也方便后期拆解维护内部的凸轮和轴系构件，所有轴系的支撑位都加装了耐磨衬套，

　　延长整体结构的使用寿命。整体结构的外形尺寸紧凑，不会占用过多设备内部的安装空间，各运动构件的运动行程都做了限位设计，避免超程运行导致构件碰撞损坏，在不需要复杂电控的场景下，就能可靠完成多组动作的周期性协同输出，适配多种需要间歇联动动作的机械设备工位。
