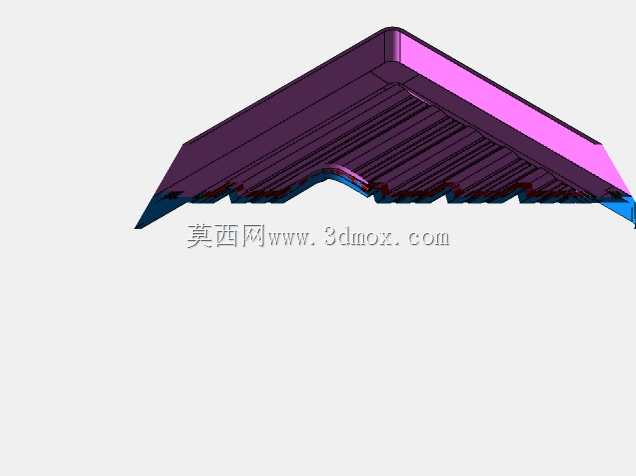

屋顶涡轮通风机底板注塑成型模具结构

　　这套模具对应的成型零件是屋顶无动力涡轮通风机的核心安装底板，这类通风设备广泛应用于工业厂房屋顶、大型仓储库房顶盖、商业建筑屋面通风口位置，依靠自然风力驱动涡轮头转动，实现室内外空气的对流置换，无需额外电力驱动就能持续排出室内闷热空气、粉尘与潮气，是被动式屋面通风系统的核心组成部件。作为通风机与屋面基座连接的承载结构件，底板需要同时兼顾与涡轮旋转组件的配合精度、与屋面安装基面的密封贴合度，以及长期户外使用的结构强度，这也是模具设计阶段需要重点考量的核心需求。从模具成型的零件结构来看，底板整体呈适配涡轮底座的多边形轮廓，边缘设置有连续的安装定位止口，背面排布有辐射状的加强筋结构，这些筋条一方面用于提升底板整体的抗形变能力，

　　避免长期户外受风压、温差影响出现翘曲变形，另一方面也能在注塑成型过程中辅助胶料流动，减少局部缺胶、缩痕的成型缺陷。设计模具浇注系统时，结合零件的辐射状筋条布局，采用中心进胶搭配分流道延伸至筋条末端的方案，能够有效缩短胶料填充流程，降低填充压力损失，避免筋条末端出现熔接痕影响结构强度。模具的分型面设置在底板最大轮廓的边缘位置，贴合零件的安装密封面，能够最大程度减少分型面处的飞边产生，降低后续修边工序的工作量，保证底板安装时与屋面基座的贴合密封性，避免雨天出现渗漏问题。针对零件背面的深腔筋位结构，模具设计了对应的顶出机构，采用顶杆搭配顶块的组合顶出方式，顶出点位均匀分布在筋条交汇处与零件边缘受力位置，避免顶出过程中零件出现局部顶白、

　　变形问题。冷却系统的排布则围绕零件整体轮廓，在型腔与型芯侧分别设置随形冷却水道，靠近厚壁胶位区域适当加密水道间距，保证零件整体冷却速率均匀，控制成型后的翘曲变形量在安装公差允许范围内。考虑到零件长期在户外环境使用，模具成型面的表面处理采用哑光蚀纹工艺，既能够提升成型零件的户外耐候表现，也能掩盖注塑过程中可能产生的轻微表面瑕疵。零件的安装边界尺寸完全适配常规规格的屋顶涡轮通风机基座，预留的安装孔位与涡轮旋转组件的固定支座完全匹配，安装时只需将底板固定在屋面预留的通风口基座上，依次装配涡轮旋转头、防雨帽等组件即可完成整套通风设备的安装，无需额外对底板进行二次加工。模具的导向定位结构采用高精度导柱导套搭配锥面定位机构，合模时能够精准对中型芯与型腔的相对位置，保证零件的壁厚均匀性，避免出现单边偏心导致的配合间隙问题，确保成型后的底板能够与涡轮组件顺畅装配，转动过程无卡滞、异响问题。
