仪表头盔洗衣机类传感器注塑成型模具结构

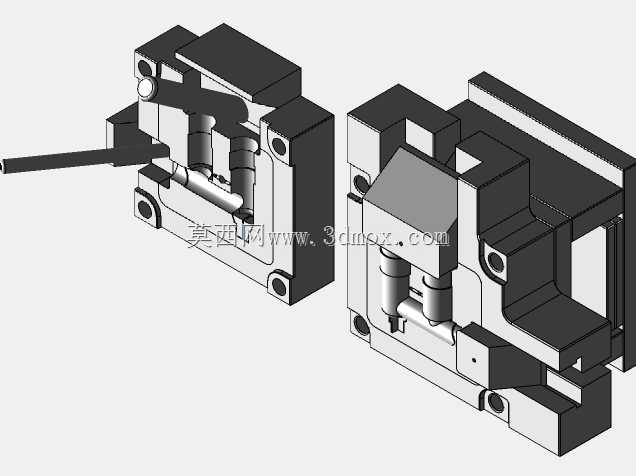

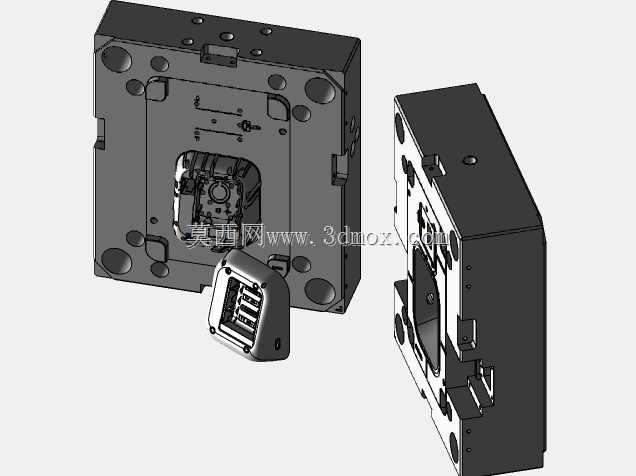

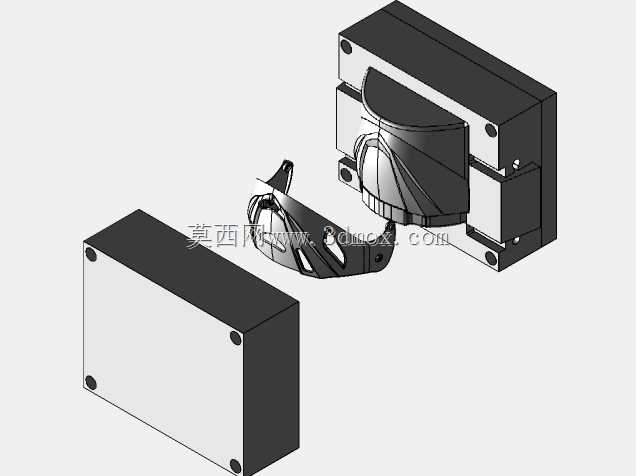

　　这套模具结构针对带侧向外伸接线端的传感器类塑件设计，适配仪表、头盔、洗衣机等民用与工业装备内置的传感部件量产成型需求，这类塑件普遍带有侧向伸出的接线引脚，且内部存在多组平行的柱位装配结构，对成型后的尺寸精度、内壁同轴度、外观面缩痕控制都有明确要求。从结构布局来看，模具采用一模两腔的对称排布方案，两个型腔分别对应动定模侧的成型区域，侧向接线端的成型依靠贯穿模架的侧抽芯滑块完成，抽芯方向与开模方向垂直，抽芯行程刚好覆盖接线端的长度尺寸，避免开模过程中拉伤塑件外表面。模架四周布置的圆形导柱导套承担合模定位作用，导柱长度略高于型腔成型面高度，合模时导套先导入导柱完成初定位，再由型腔贴合面完成精定位，

　　能有效降低长期量产过程中模架偏移导致的型腔错位问题。模具内部的冷却水道围绕型腔轮廓均匀排布，进出水接口设置在模架非操作侧，水道与型腔壁的距离保持在均匀的12-15mm区间，既保证冷却效率均匀，避免塑件局部冷却不均产生翘曲，也不会因为距离型腔过近导致钻穿型腔引发漏胶故障。顶出结构采用顶杆与顶块组合的方式，在塑件内部柱位对应的动模侧设置圆形顶杆，在塑件边缘的刚性区域设置矩形顶块，顶出时受力点均匀分布在塑件的刚性结构位置，不会顶穿塑件表面或者留下明显的顶出痕迹。设计过程中优先考虑了量产过程中的维护便利性，侧抽芯滑块的压板采用可拆卸式结构，长期生产出现滑块磨损时，不需要拆卸整套模架就可以完成滑块的更换或者研配调整；

　　型腔镶件采用独立的模块化设计，当某一腔的成型面出现磨损或者损伤时，可以单独更换对应镶件，减少修模的时间成本。安装边界方面，模架的长宽尺寸适配常用的160吨卧式注塑机拉杆间距，模架总厚度符合注塑机的最小最大模厚要求，浇口套的进料口尺寸匹配注塑机射嘴的标准规格，定位圈外径与注塑机定模板定位孔尺寸一致，上机安装时不需要额外加工转接配件，直接可以完成装夹定位。排气槽开设在型腔的末端填充位置，深度控制在0.02mm以内，既可以顺利排出型腔内的空气，避免填充末端出现烧焦、缺胶的问题，也不会因为排气槽过深导致飞边产生。
