传感器类塑料件注塑模具结构设计

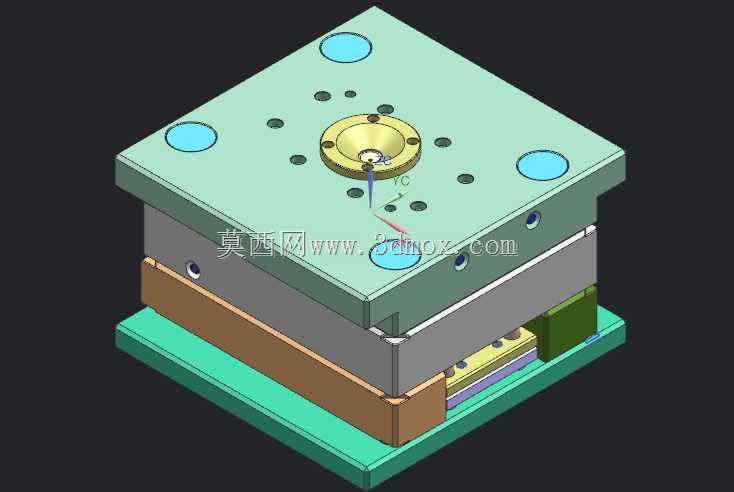

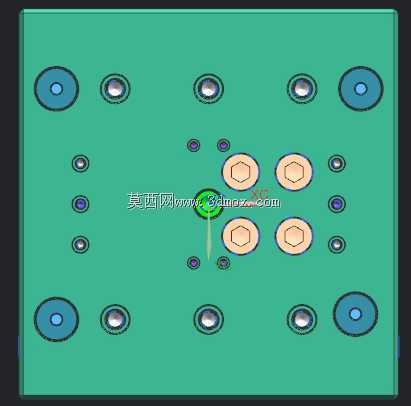

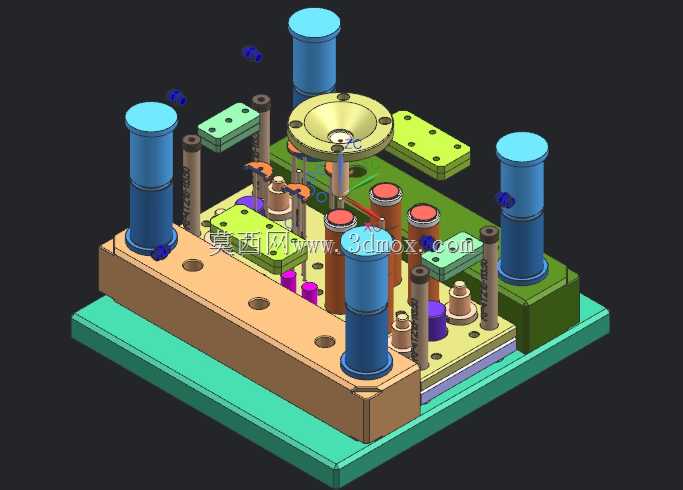

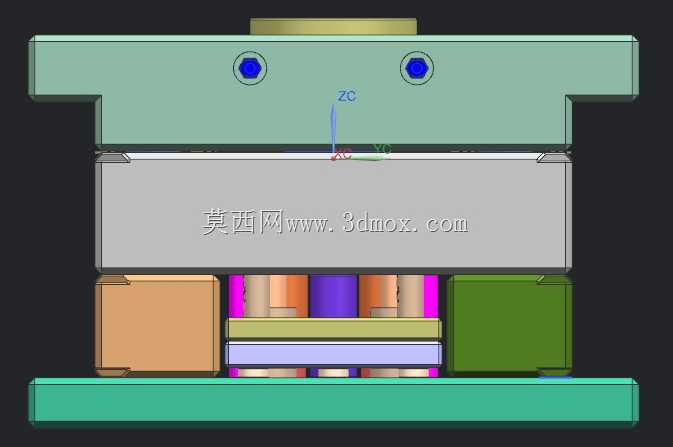

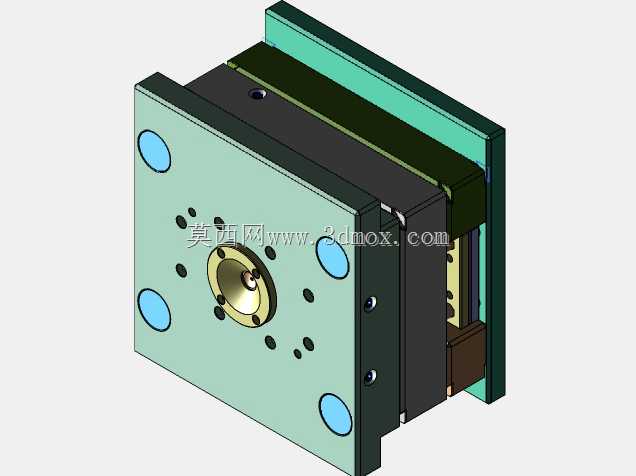

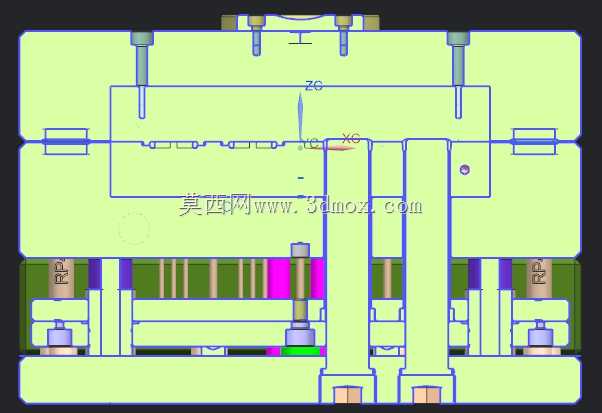

　　这套模具针对传感器类小型塑料壳体零件的批量注塑生产设计，适配卧式注塑机安装使用，核心成型零件围绕传感器外壳的薄壁、多卡位、内部带细小安装柱的结构特征做针对性布局。从剖面结构能看到，模具采用单分型面两板模结构，定模侧布置浇口套与主流道，分流道沿分型面均衡排布，针对传感器壳体的薄壁特性，流道截面采用圆形设计减少熔体流动阻力，避免填充不足、熔接痕等成型缺陷。动模侧设置多组直顶杆与推管组合的顶出机构，对应零件内部的安装柱位置采用推管顶出，避免顶出时薄壁壳体出现顶白、变形问题，周边平面区域布置等直径圆顶杆，保证顶出力均匀分布，开模后顶出板带动顶出机构同步动作，将成型后的塑件平稳脱离型芯。模具的导柱导套布置在模架四角，

　　采用标准模架配套的滑动导向组件，合模时保证定动模对中精度，避免型腔错位导致的塑件壁厚不均问题。冷却系统采用直通式水路环绕型腔与型芯布置，水路距离成型面的距离保持均匀，保证成型过程中模温均衡，减少塑件冷却不均导致的翘曲变形，针对传感器壳体上的细小卡扣结构，对应位置的冷却水路做了避让，同时保证该区域的冷却效率，避免局部积热导致的成型周期延长。模具的安装边界适配常用吨位的卧式注塑机拉杆间距，定位圈采用标准尺寸适配注塑机定模固定板定位孔，浇口套球面半径与注塑机喷嘴尺寸匹配，安装时无需额外做适配加工。复位杆布置在顶出板四角，合模过程中通过定模分型面推动复位杆带动顶出机构回位，保证合模时顶杆不会刮伤型腔表面。针对传感器类零件的尺寸精度要求，

　　成型零件采用镶拼式结构，细小的成型卡位单独做镶件，既方便加工时保证尺寸精度，也便于后续生产过程中磨损后的更换维护，减少模具维修成本。排气槽开设在分型面熔体填充末端，深度控制在塑料溢边值以内，保证填充过程中型腔内的空气顺利排出，避免塑件出现烧焦、缺料等问题。
