直列四缸活塞曲柄连杆动力总成结构

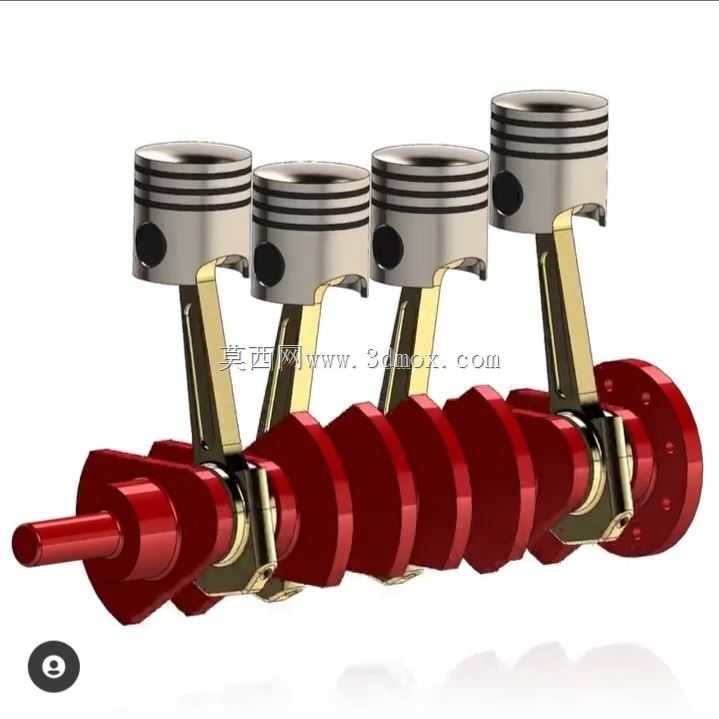

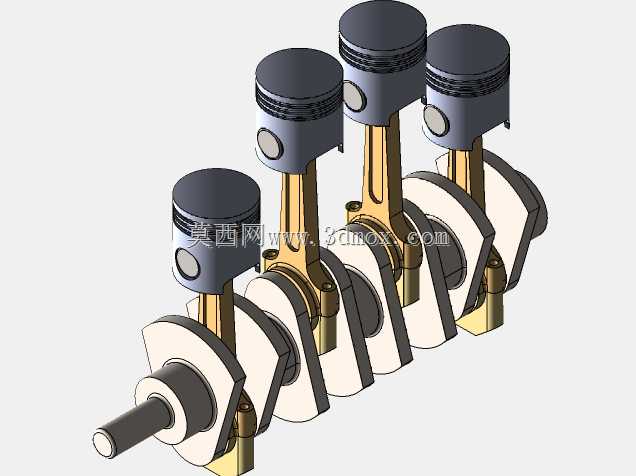

　　这套直列四缸活塞动力结构，是小排量乘用车、通用小型动力设备里应用最广的内燃机构型，日常接触的1.0L-2.0L排量家用燃油车、小型固定式发电机组、非道路作业的小型工程机械动力单元，大多采用这类结构布局。从实际装配逻辑来看，整套结构的核心是将活塞的往复直线运动通过连杆转化为曲轴的旋转扭矩输出，四个活塞沿曲轴轴向等距排布，相邻工作缸的曲柄销相位差为180度，可保证做功行程交替衔接，相比单缸、双缸结构，动力输出的平顺性有本质提升，曲轴运转时的一阶、二阶惯性力可通过平衡块结构实现大部分抵消，不需要额外加装体积过大的平衡轴组件就能满足民用设备的振动控制要求。设计过程中首先要确认的是缸心距参数，这直接决定了整机的横向安装边界，

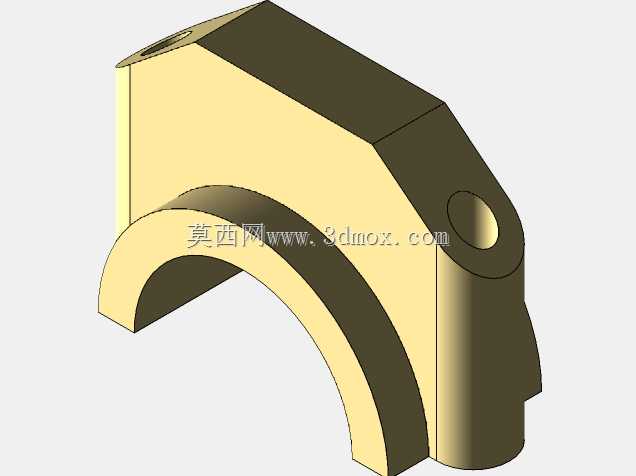

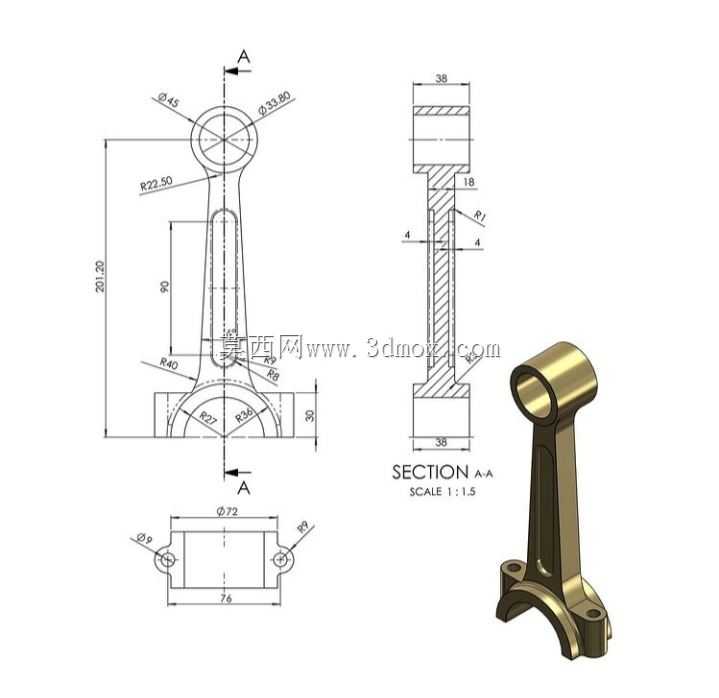

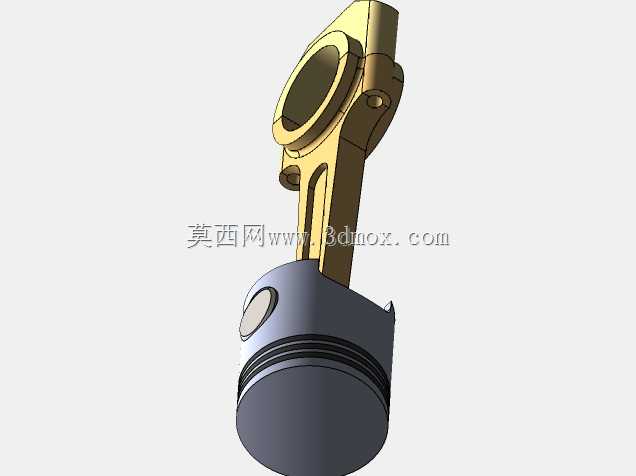

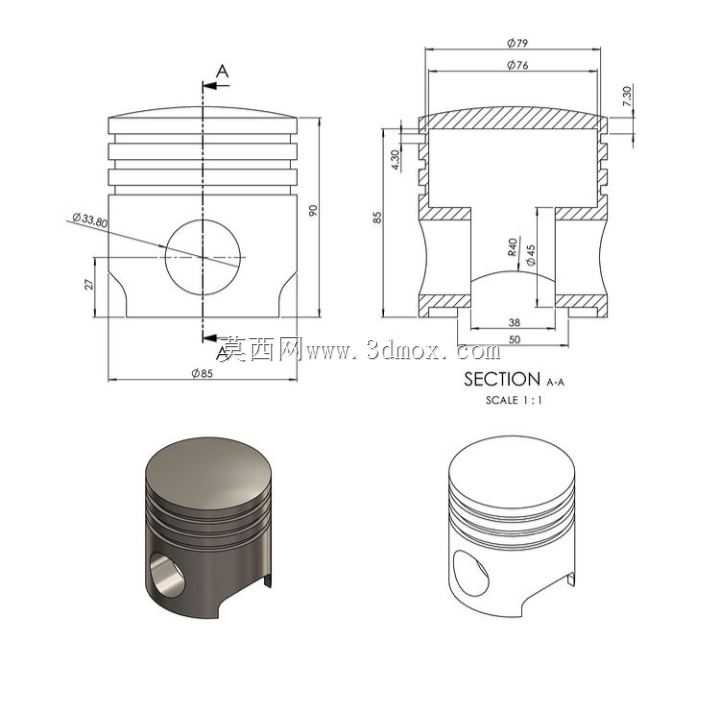

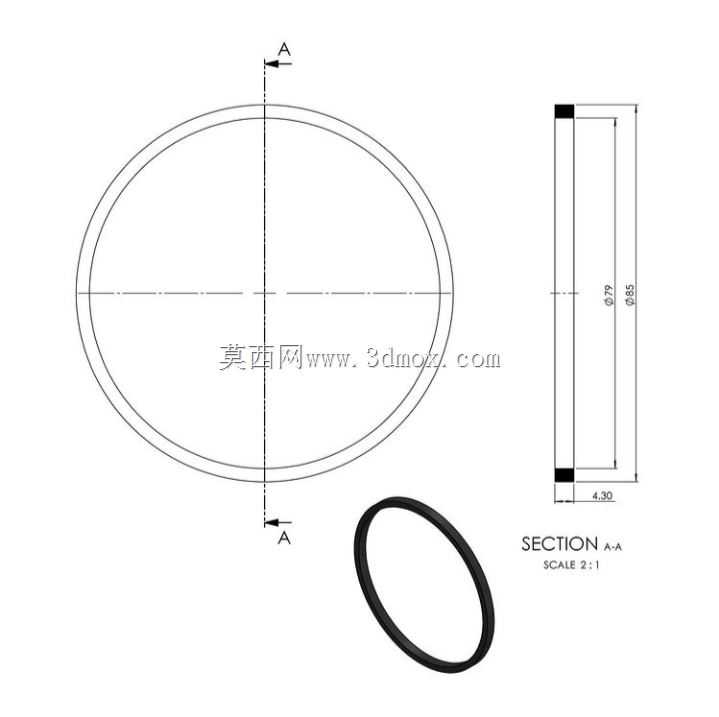

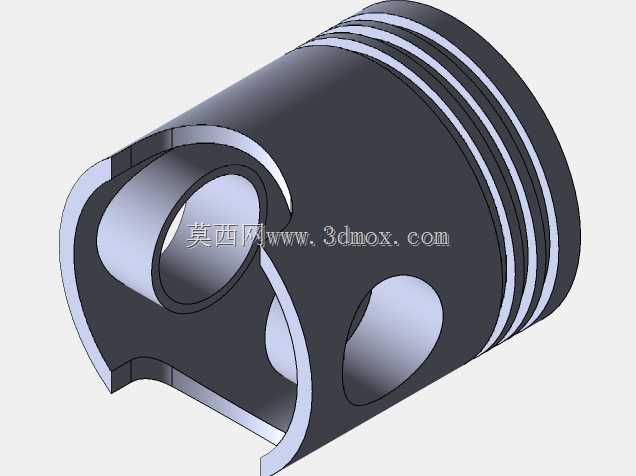

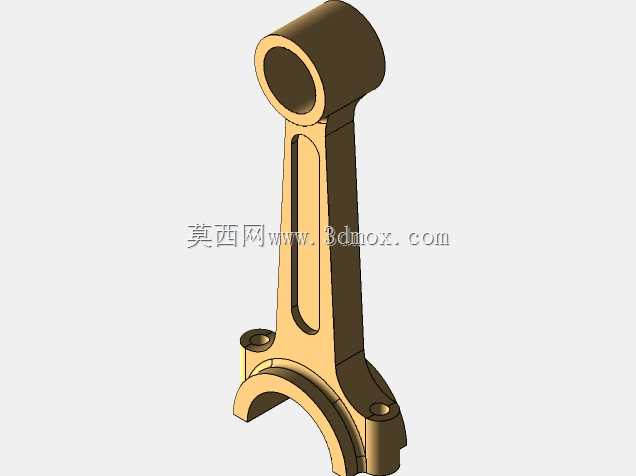

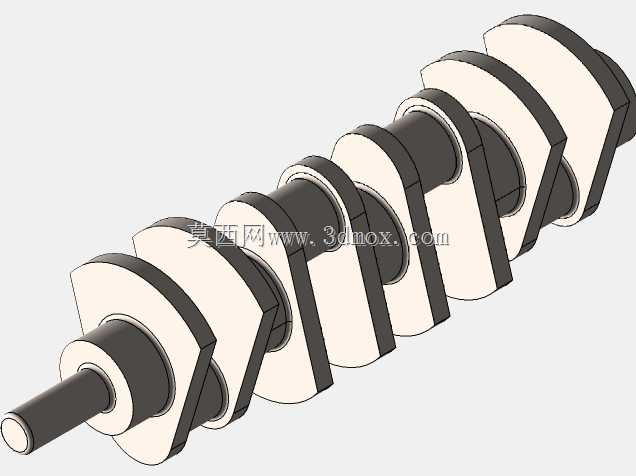

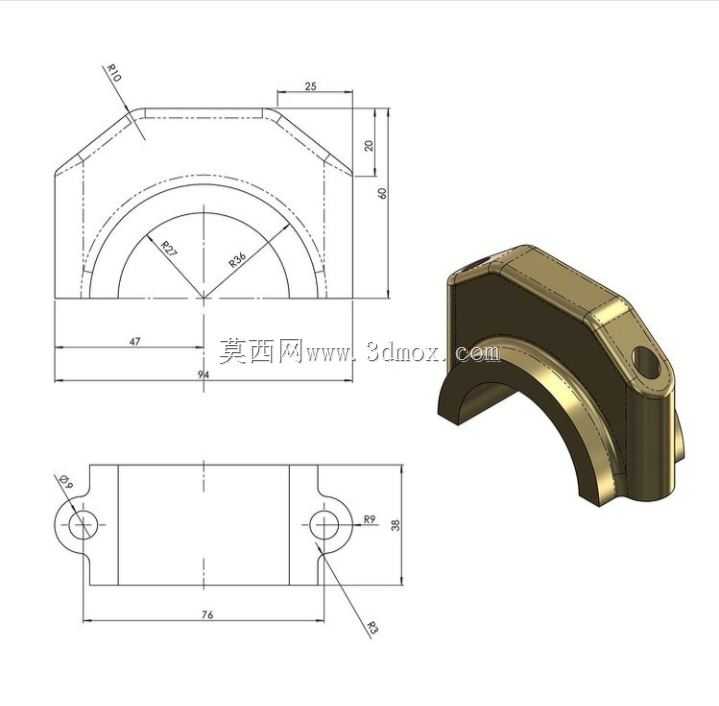

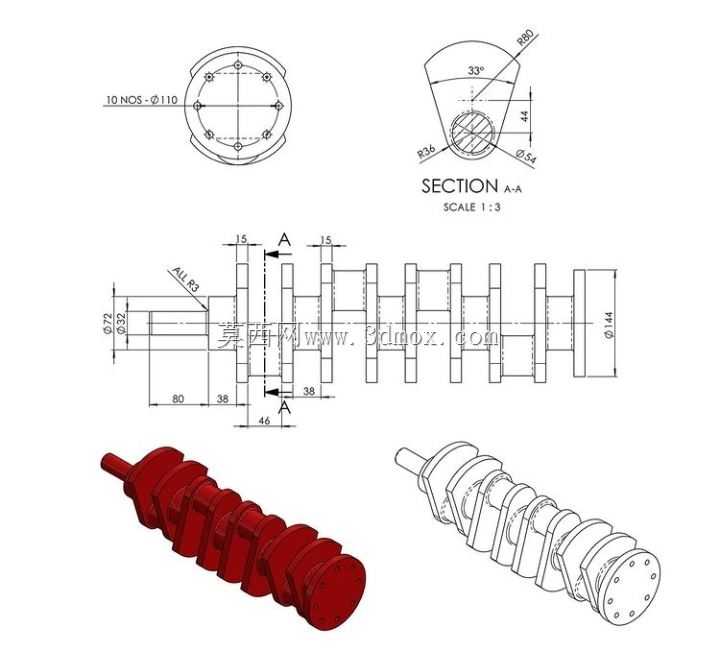

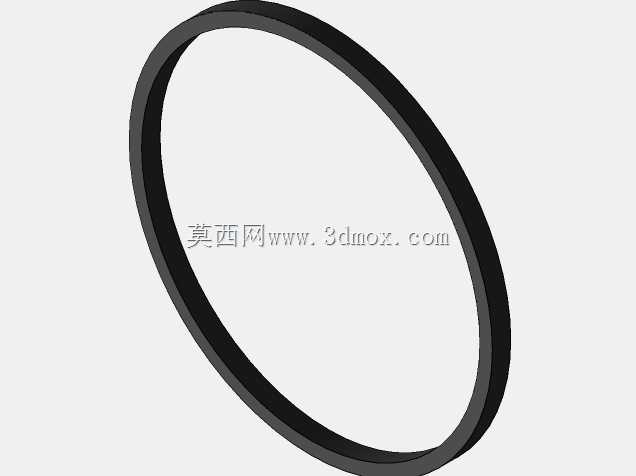

　　过小的缸心距会导致缸筒壁厚不足、水套布置空间受限，过大则会增加整机宽度，挤占乘员舱或者设备的安装空间，这套结构里活塞采用三道环的设计布局，两道气环负责密封燃烧室的高压燃气，一道油环负责刮除缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧。连杆采用斜切口的大头设计，可在装配时顺利通过缸筒完成与活塞销的组合，连杆大头的轴瓦与曲轴曲柄销采用间隙配合，预留合适的机油油膜间隙，保证高速运转时的润滑与散热。曲轴的主轴颈数量设置为五道，每两个相邻曲柄之间都设置主轴颈支撑，相比全支承更少的结构，可大幅提升曲轴的抗弯刚度，避免高转速下曲轴出现挠曲变形导致的轴瓦偏磨、密封失效问题。前端的曲轴输出端预留了带轮、正时齿轮的安装位，可驱动配气机构、冷却水泵、

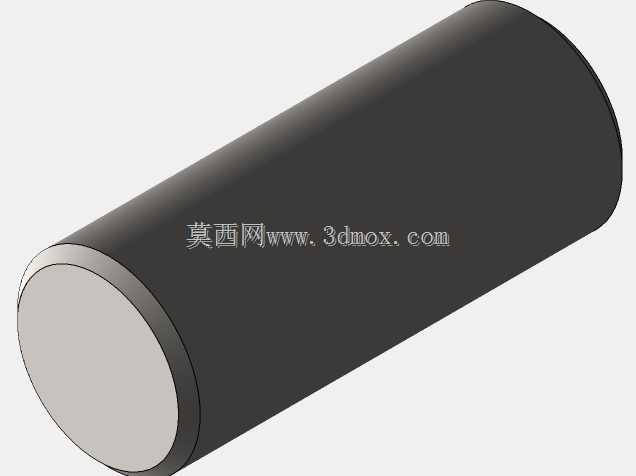

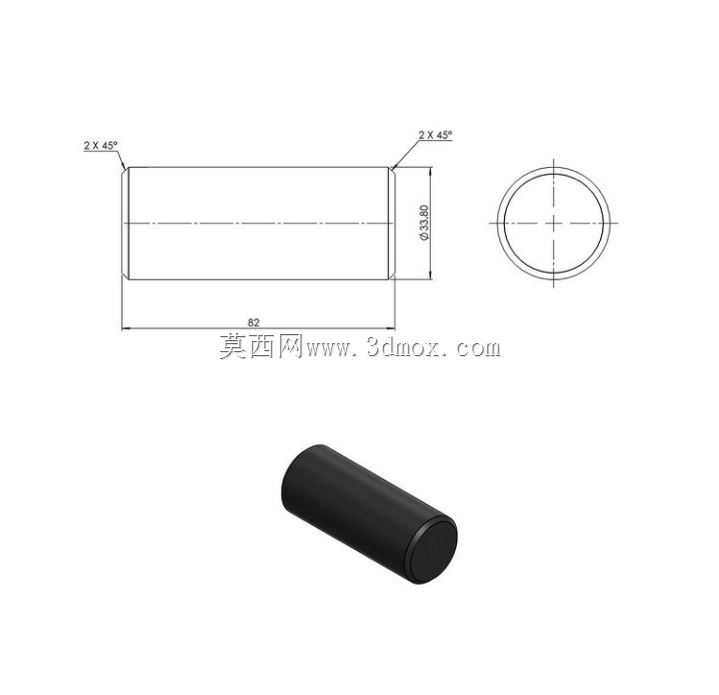

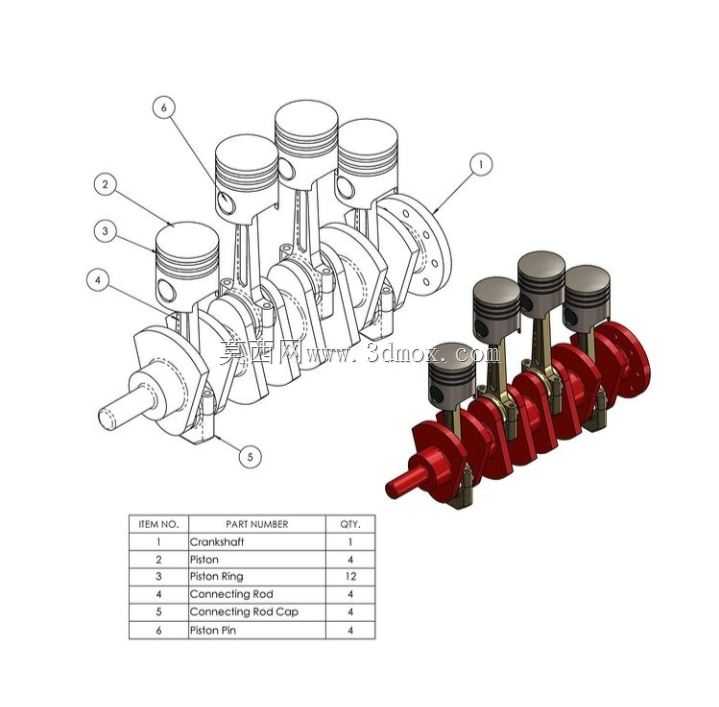

　　发电机等附属组件，后端则预留了飞轮连接法兰，用来安装飞轮与离合器组件，完成动力向传动系统的传递。实际建模时需要严格核对活塞上止点、下止点的行程参数，确认连杆摆动的极限角度不会与缸筒下沿发生运动干涉，活塞销的偏移设计也需要在模型中体现，可降低活塞换向时对缸壁的敲击噪声，整套结构的所有配合面都预留了符合公差要求的装配间隙，可直接用于教学演示、结构原理验证，也可作为同类型动力设备改型设计的基础参考框架，帮助设计人员快速梳理动力核心的装配关系与运动逻辑，减少前期方案阶段的重复建模工作量。
