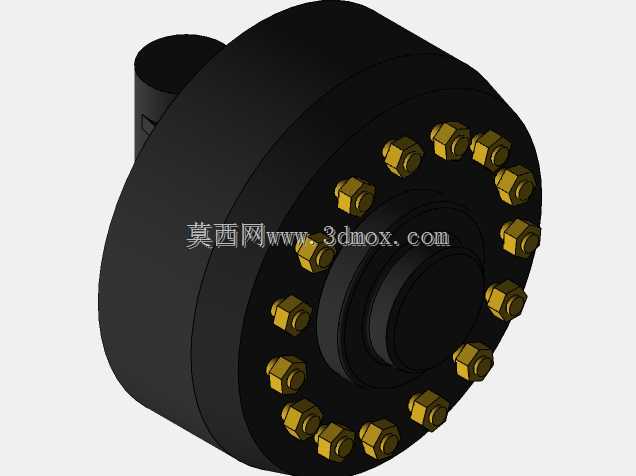

叉车轮毂带螺栓组装配结构

　　该轮毂结构适配工业叉车行走轮系的承载需求，主要应用于厂区仓储搬运、货场装卸作业的内燃叉车与电动平衡重叉车的前轮承载位，作为轮边核心承载构件，承担整车额定载荷下的竖向承重、转向时的横向力矩传递，以及制动工况下的扭矩传导作用，是叉车行走系统中连接轮轴与轮胎的核心受力部件。从结构设计来看，该轮毂采用一体式回转基体结构，主体为厚壁回转承载段，外圈沿周向均匀布置多组六角头紧固螺栓，螺栓沿节圆等角度排布，可保证轮辋安装时的受力均匀性，避免局部应力集中导致的连接松动或基体变形；中心位置设置阶梯式轴孔，用于与车桥半轴、轮毂轴承配合安装，轴孔的阶梯台肩可实现轴承的轴向定位，限制轮毂在轴向上的窜动余量，保证行走过程中的回转精度。

　　设计过程中优先考虑了重载工况下的结构强度，螺栓排布的节圆直径经过受力核算，可在额定载荷下将轮辋的连接载荷均匀分散到轮毂基体上，避免单颗螺栓受力过载；基体外侧的圆柱段为轮胎安装定位面，加工精度可保证轮胎装配后的同轴度，减少行走过程中的偏磨问题。安装边界方面，该轮毂的轴向安装尺寸需匹配车桥轮端的伸出长度，周向螺栓孔的位置度需与轮辋安装孔完全对应，中心轴孔的配合公差需满足轴承外圈的过盈装配要求，装配时螺栓需按对角顺序分次拧紧，保证各紧固件预紧力一致。在实际工况中，该轮毂需承受叉车满载堆垛时的竖向冲击，以及紧急制动、急转弯时的交变载荷，因此结构上在螺栓安装位设置了局部加厚凸台，提升局部承载能力，避免长期交变载荷下出现螺栓孔开裂的问题；基体的回转面经过同轴度校验，可保证高速行走时不会出现异常抖动，提升整车操作的稳定性。
