车用电流检测钳式传感部件结构设计

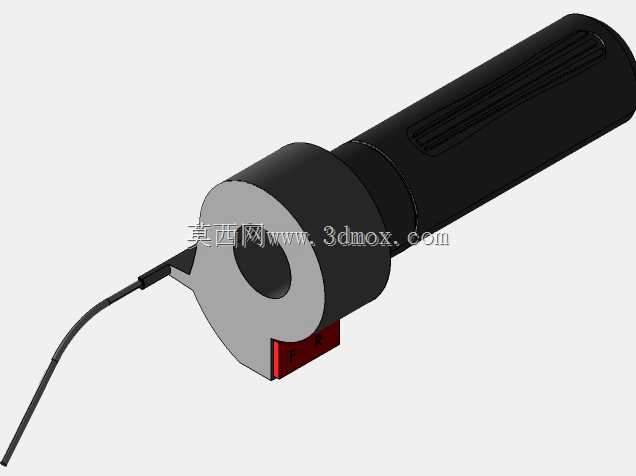

　　这款开合式电流检测部件，主要面向车载电控系统的电流监测场景，在车辆检修、电控单元调试、线束故障排查作业中使用，无需断开被测线路即可完成电流信号的非接触式采集，适配车载低压线束的日常检测与台架标定工作。从结构设计来看，整体采用手持长柄搭配环形开合磁芯的布局，长柄表面做了多道轴向防滑凹槽，握持时能贴合手掌施力角度，长时间手持操作不易打滑，柄部内部预留了信号处理电路板的安装腔，出线端做了防弯折的应力释放结构，避免检测作业中线缆反复弯折导致的线芯断裂问题。前端的环形磁芯部分做了对开式结构设计，闭合后磁路间隙控制在极小范围，能保证电流采集的精度，磁芯外侧包裹的绝缘壳体做了加厚处理，可应对车载检测场景下常见的磕碰、剐蹭工况，

　　磁芯开口处的触发拨块集成在壳体侧方，单手握持时拇指即可完成开合操作，无需双手配合调整，适配狭小机舱内的单手作业需求。从安装与使用边界来看，环形检测端的内孔尺寸适配常见的车载低压线束外径，可覆盖绝大多数乘用车、商用车的低压供电线束、信号线束的检测需求，整体长度控制在单手握持的舒适区间，重量集中在柄部与磁芯衔接位置，握持时重心靠近手掌，长时间举升检测不易产生疲劳感。设计过程中重点考虑了车载场景的使用特殊性，壳体选用耐油污、耐低温的工程塑料材质，可适应机舱内高低温交替、存在油污飞溅的使用环境，磁芯部分做了屏蔽处理，可规避车载电控系统产生的电磁干扰，保证采集到的电流信号稳定无杂波。出线端的线缆选用带屏蔽层的柔性线缆，可在不同弯折角度下保持信号传输稳定，磁芯开合处做了对位导向结构，每次闭合都能保证磁芯精准对齐，避免因对位偏差导致的测量误差，柄部尾端做了挂孔设计，日常存放时可悬挂在工具架上，取用方便。
