工业设备用紧凑式面板锁结构设计

　　这款面板锁的结构设计，主要面向工业控制柜、检测仪器仪表外壳、小型设备舱门的装锁需求，在做结构方案的时候，首先考虑的是现场安装的操作便捷性，以及设备运维过程中频繁启闭的耐用性。从安装边界来看，这款锁采用单孔贯穿式安装结构，不需要在面板上加工复杂的异形槽位，仅需按照安装座的外径尺寸加工对应圆形安装孔，通过后部的锁紧结构就能完成锁体与面板的固定，适配厚度在1mm到3mm之间的冷轧钢板、工程塑料面板，安装时不需要额外的焊接工序，普通装配人员借助基础工具就能完成装调，大幅降低批量装配时的工时消耗。

　　从功能特性上看，这款锁采用旋转式锁止结构，锁舌部分做了偏心设计，转动锁芯带动锁舌旋转90度即可完成解锁与锁止动作，锁舌的伸出长度经过反复校核，既能够保证锁止时与柜体边框的搭接量足够，避免设备运输过程中因为振动出现舱门松脱的问题，又不会因为锁舌过长干涉柜体内部的布线、元器件安装空间。锁体的外露操作部分做了圆弧过渡处理，没有尖锐的棱角，在设备日常运维操作时不会划伤操作人员的手部，外露面的轮廓与安装面板贴合紧密，能够阻挡日常环境中的灰尘、溅水进入锁体内部，适配普通工业车间、实验室的常规使用环境。

　　在实际应用场景中，这类面板锁常被用在小型传感器接线盒、仪器仪表的防护外壳、工控设备的侧开检修门、低压配电箱的舱门上，相比传统的外露式挂锁，这款锁的整体结构内嵌在面板安装位内，不会突出面板表面过多，不会在设备搬运、人员通行时造成勾挂风险。设计过程中对锁体的转动配合间隙做了严格控制，既保证锁芯转动时没有卡滞感，又不会因为间隙过大出现旷量，长期使用后也不会出现锁体松动的问题。锁体的主体结构采用一体化的成型思路，减少了不必要的分体拼接零件，降低了装配环节的累计误差，同时也提升了锁体整体的结构强度，在遇到非正常外力撬动时，锁体的受力能够均匀传递到安装面板上，避免局部应力集中导致锁体断裂失效。

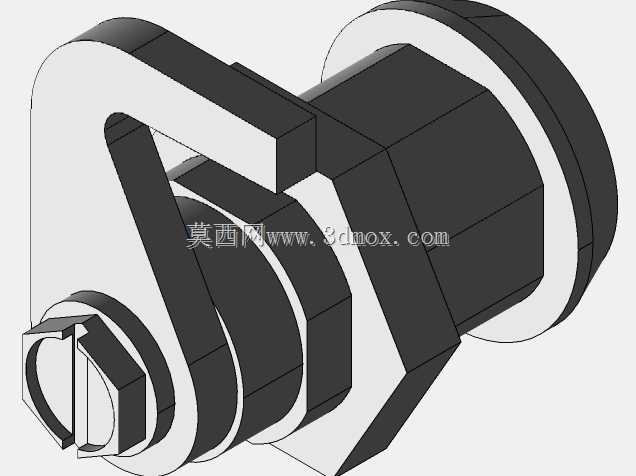

　　从建模细节来看，这款锁的各个配合面都做了对应的公差预留，锁芯与安装座的转动配合面预留了合理的间隙，能够适配常规的加工精度要求，不需要过高的加工精度就能满足装配需求，有效控制零件的加工成本。锁舌的工作角度做了机械限位设计，转动到锁止和解锁位置时都有明确的到位反馈，操作人员不需要额外观察就能判断锁具是否完全锁止，减少操作失误的可能。
