三针式车用继电器结构设计方案

项目分类:继电器 发布时间:2022-03-28 ID:597380
  • 三针式车用继电器结构设计方案

  这款三针继电器的结构设计,核心面向车载低压电气回路的通断控制场景,在乘用车、工程车辆的灯光控制、信号回路切换、小功率负载驱动环节都有广泛适配空间。从实际使用场景来看,这类继电器主要承担小电流控制大电流的中转作用,避免控制端开关直接通过大负载电流造成触点烧蚀,延长整车控制开关的使用寿命,同时降低线束的线径选型压力,优化整车线束布局的成本与空间占用。

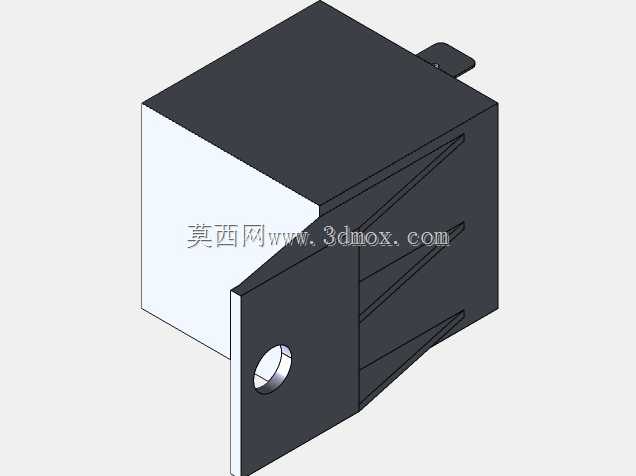

  从功能特性层面看,该结构采用方块式主体加侧装固定耳的设计,固定耳上预留的圆形安装孔可直接适配M4或者M5规格的标准紧固件,安装时不需要额外设计定制转接支架,直接固定在车身钣金或者电器盒预留安装位即可,安装边界的容错空间充足,固定耳与主体之间的加强筋结构,能够承受车辆行驶过程中的持续振动,避免长期使用后固定位开裂、继电器移位的问题。主体侧面的三针接插端,采用防呆式凸起结构设计,插接时能够快速对位,避免插反造成的电路接反故障,接插端的卡扣结构能够保证线束插头插合后锁定到位,在车辆颠簸工况下不会出现松脱断电的问题。

  设计思路上,整体采用方正的壳体造型,一方面是最大化利用内部空间容纳电磁线圈、衔铁、触点组件,减少不必要的外形凸起带来的空间浪费,另一方面方正外壳更适合在电器盒内密集排布,相邻继电器之间可以紧密贴合布置,提升电器盒内部的空间利用率。壳体表面的加强筋结构并非装饰作用,而是对应内部线圈、触点的支撑位置,提升壳体的抗挤压能力,避免装配或者运输过程中外力挤压造成壳体变形,影响内部动作机构的正常行程。

  从安装尺寸边界来看,主体立方体的边长控制在常规车用继电器的通用尺寸区间内,固定耳的伸出长度、安装孔中心到主体侧面的距离,都符合主流车载继电器的安装孔位规范,可以直接替换同规格的老旧继电器,不需要对原有安装位做二次修改。接插端的三针引脚间距遵循车用低压接插件的通用标准,适配市面上绝大多数同规格的线束插头,选型替换时不需要重新压接线束端子,降低售后维修的替换成本。壳体的边角做了小尺寸倒角处理,既避免装配时锐边划伤操作人员,也不会因为倒角过大浪费安装空间,整体结构的每一处细节都围绕车载场景的可靠性、安装便捷性、通用替换性做了针对性优化,能够满足-40℃到125℃的车载工作温度区间内的可靠动作要求,触点的接触压力、衔铁的吸合行程都在结构设计时做了冗余考量,保证额定负载下的通断寿命达到车载电气元件的通用标准。
