直径180毫米鼓式制动器制动鼓结构

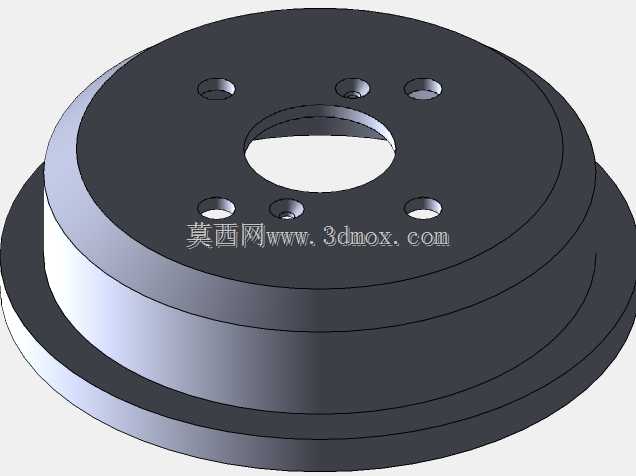

　　这款制动鼓为鼓式制动系统的核心受力部件，适配轮端安装直径180毫米的小型乘用车辆、低速电动车辆的制动回路，在整车制动环节中承担与制动蹄片摩擦耦合、将制动管路推力转化为摩擦阻力矩的核心作用，是鼓式制动方案中决定制动效能稳定性、热衰退抗性的关键结构件。从结构设计逻辑来看，该制动鼓采用一体式铸造成型的回转体结构，主体壁厚沿摩擦工作面做均匀等厚设计，避免制动过程中因热胀冷缩出现局部应力集中导致的开裂、形变问题；中心大孔径为轮轴穿过的装配通道，端面均匀分布的6个小孔为轮毂连接螺栓的过孔，孔位分度圆与中心孔保持严格同轴度公差，确保装配后制动鼓旋转时的端面跳动量控制在合理区间，避免制动过程中出现蹄片偏磨、制动抖动的问题。从安装边界来看，

　　该制动鼓的法兰止口尺寸与对应轮毂的定位凸台完全匹配，装配时止口贴合面可实现径向定位，无需额外调整即可保证制动鼓与轮轴的同轴度，摩擦工作面的内径尺寸与配套制动蹄片的张开行程匹配，确保制动时蹄片能够完全贴合摩擦面，最大化接触面积以提升制动效能，同时避免蹄片张开过度导致的制动卡滞问题。在实际应用场景中，这类小直径制动鼓多用于低速电动代步车、微型货运车辆的后轮制动回路，这类车型的整备质量较小，后轮制动力需求适中，鼓式制动的封闭结构可以有效阻挡路面泥沙、雨水侵入摩擦副，在非铺装路面、多雨潮湿环境下的制动可靠性优于同尺寸的盘式制动结构；同时鼓式制动的零件集成度更高，配套的驻车制动结构可以直接集成在制动鼓内部，无需额外加装驻车制动卡钳，

　　能够有效压缩轮端的布置空间，降低底盘轮端的结构复杂度。设计过程中针对制动鼓的热容量做了匹配校核，180毫米直径对应的摩擦面积、鼓体壁厚能够满足该吨位车型在连续制动工况下的散热需求，避免长时间制动后摩擦面温度过高导致的摩擦系数骤降问题，同时鼓体外侧的阶梯式结构既可以提升整体结构刚度，也能在旋转过程中带动周边空气流动，辅助带走摩擦产生的热量，降低热衰退对制动效能的影响。
