双头螺纹钻孔规测量检具结构设计

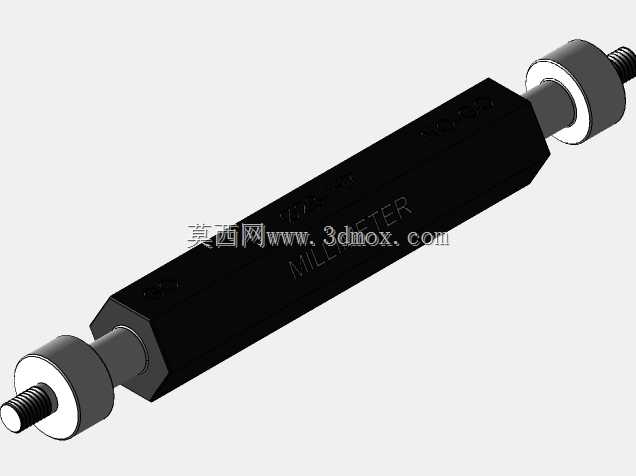

　　这款双头式螺纹与钻孔规，是机加工现场、装配工位、来料检验环节常用的通止类检测量具，日常生产中主要用于快速判定内螺纹加工精度、预制底孔孔径是否符合公差要求，相比单一功能的塞规，双头集成的结构能减少工位上检具的摆放数量，检验人员单次取件就能完成螺纹与底孔两项参数的快速核验，大幅提升批量零件的检验效率。从结构设计来看，主体采用六角棱柱的握持段设计，完全贴合人手握持施力的习惯，检验时手指卡持在六角面上不会打滑，不需要额外加装防滑套就能稳定传递扭矩，避免检验时施力歪斜导致的规体磨损或者误判；两端的测量头通过同轴轴段与主体连接，轴段与测量头的同轴度控制在0.01mm以内，保证检测时规体能够顺畅旋入或插入被测孔位，

　　不会因为同轴度偏差刮伤已加工的螺纹牙型或者孔壁。两端测量头分别对应螺纹检测与钻孔孔径检测功能，螺纹端按照标准公制螺纹的通止规公差带设计，通端能够完整旋入合格螺纹孔，止端旋入不超过两个螺距即判定合格；钻孔检测端为光面塞规结构，按照对应底孔的公差带制作，可快速判定钻孔孔径是否在允许的尺寸范围内，避免因底孔过大导致螺纹连接强度不足，或是底孔过小导致攻丝时丝锥断裂的问题。安装与使用边界上，这款检具不需要额外的固定安装结构，属于手持便携式检具，整体长度适配人手握持的舒适范围，两端测量头的伸出长度经过优化，能够覆盖常规板类、壳体类零件的螺纹孔深度检测需求，不会因为测量头过短无法探到孔底，也不会因为过长导致规体整体刚性不足产生形变。

　　设计时还在主体表面做了哑光发黑处理，一方面提升表面硬度增强耐磨性能，延长检具的使用寿命，另一方面哑光表面不会反光，方便检验人员快速识别规体上的规格标识，在光线复杂的生产车间内也能快速拿取对应规格的检具，避免错拿错用。日常使用中，这类检具常配套在攻丝工位、钻孔工位旁，操作人员完成单工序加工后可即时自检，不需要将零件转运到专门的检验室就能完成质量判定，能有效减少批量不合格品的流出，降低生产返工成本。
