乘用车铝合金轮毂逆向结构设计方案

　　本次逆向重构的铝合金车轮环，主要适配家用乘用车型的非承载式行走系统，作为轮胎与车轴连接的核心承载构件，需要同时兼顾静态承重、动态冲击缓冲、旋转动平衡以及制动系统散热等多重工程需求。在实际装车场景中，该部件直接承接车身整备质量与行驶过程中的路面冲击载荷，轮辋部分的胎圈座结构严格匹配常规真空子午线轮胎的安装尺寸，周向的凸缘设计可保证轮胎在高速过弯、急加速急减速工况下不会发生脱圈风险，安装面的螺栓孔位分布与对应车型的轮毂轴承单元轴头完全契合，中心孔的定位台阶可保证装配时的同轴度，避免高速行驶出现方向盘抖动的问题。设计过程中优先参考了量产铸造铝合金轮毂的结构参数，轮辐部分采用多辐条对称布局，

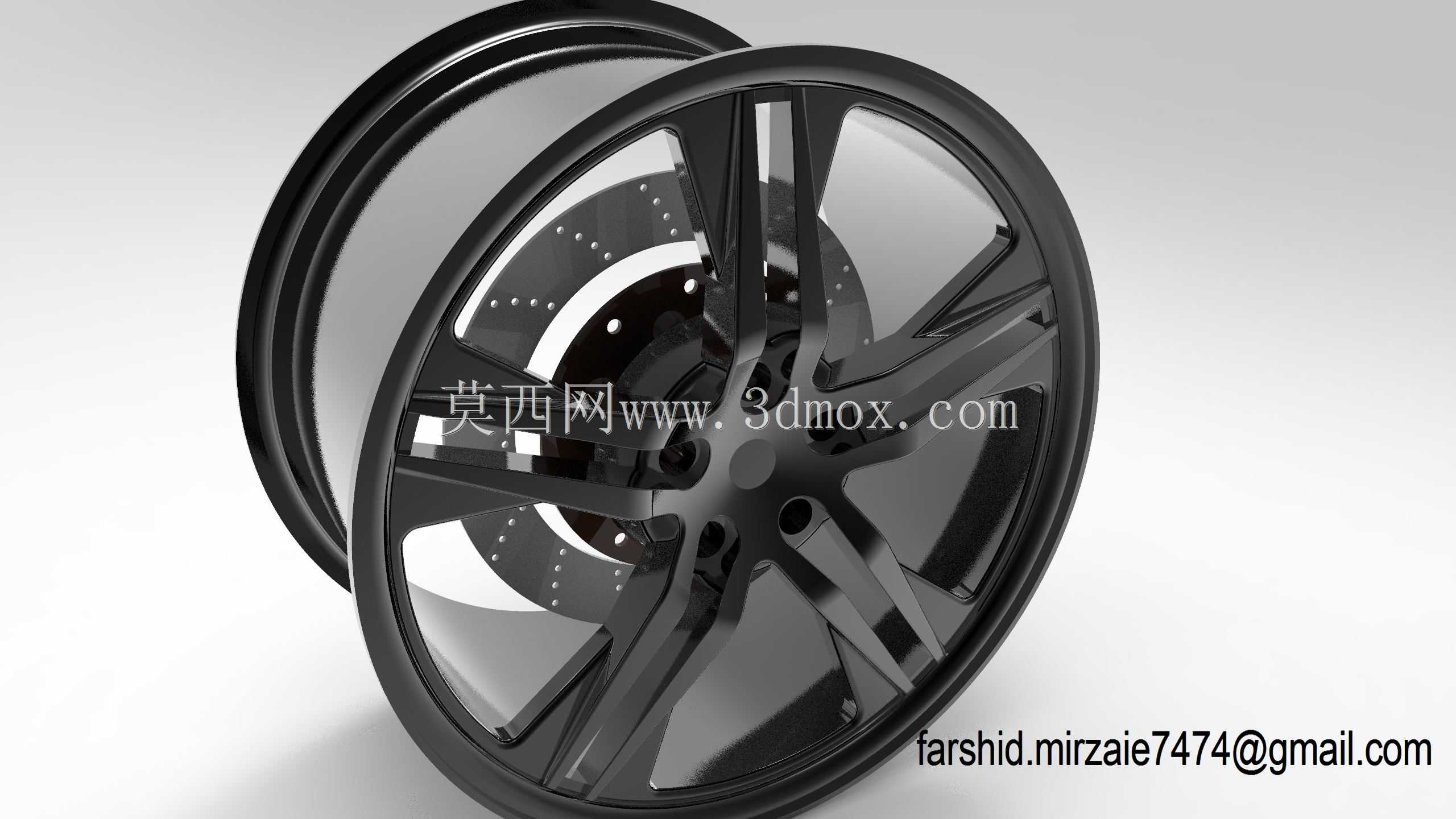

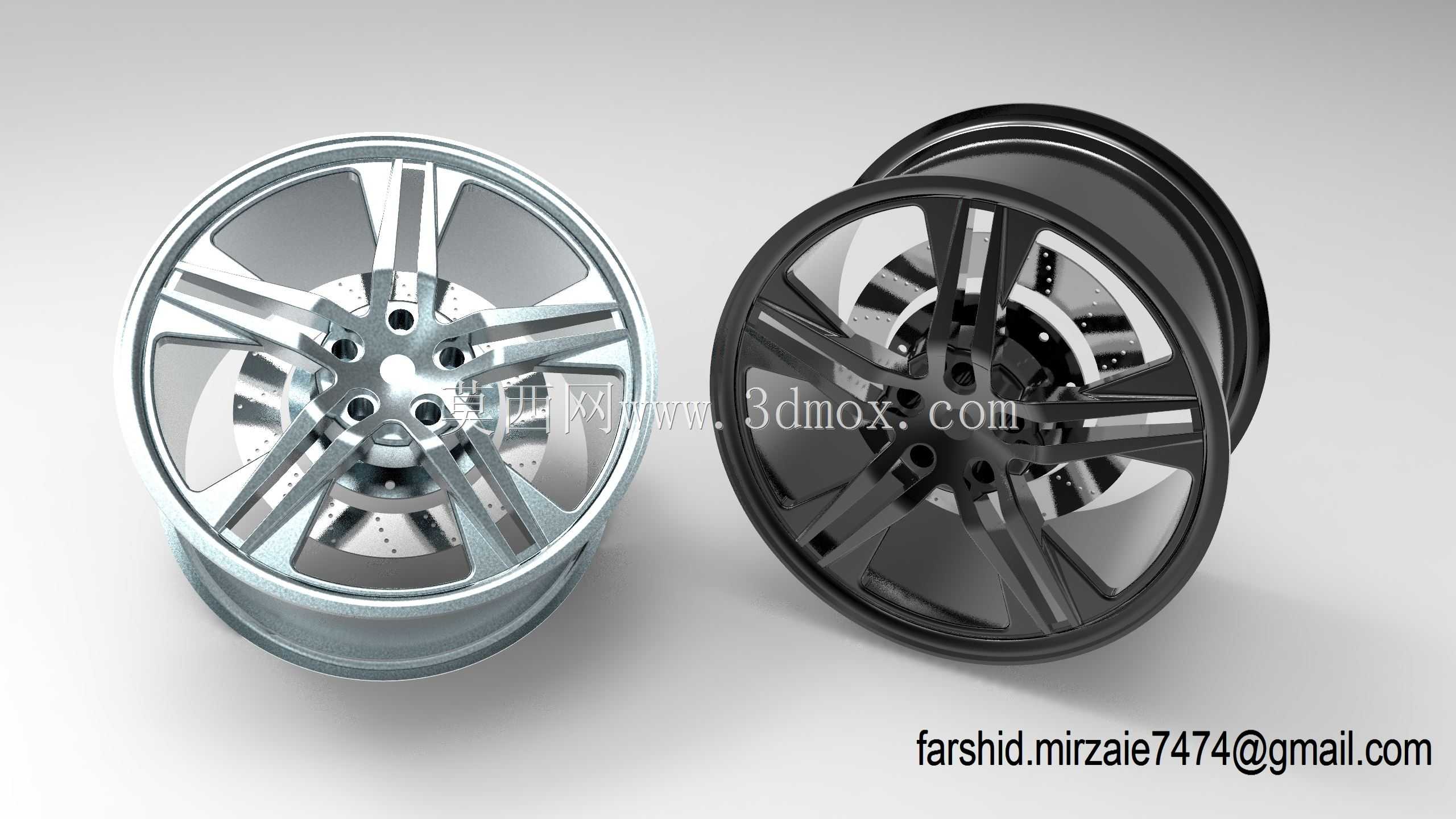

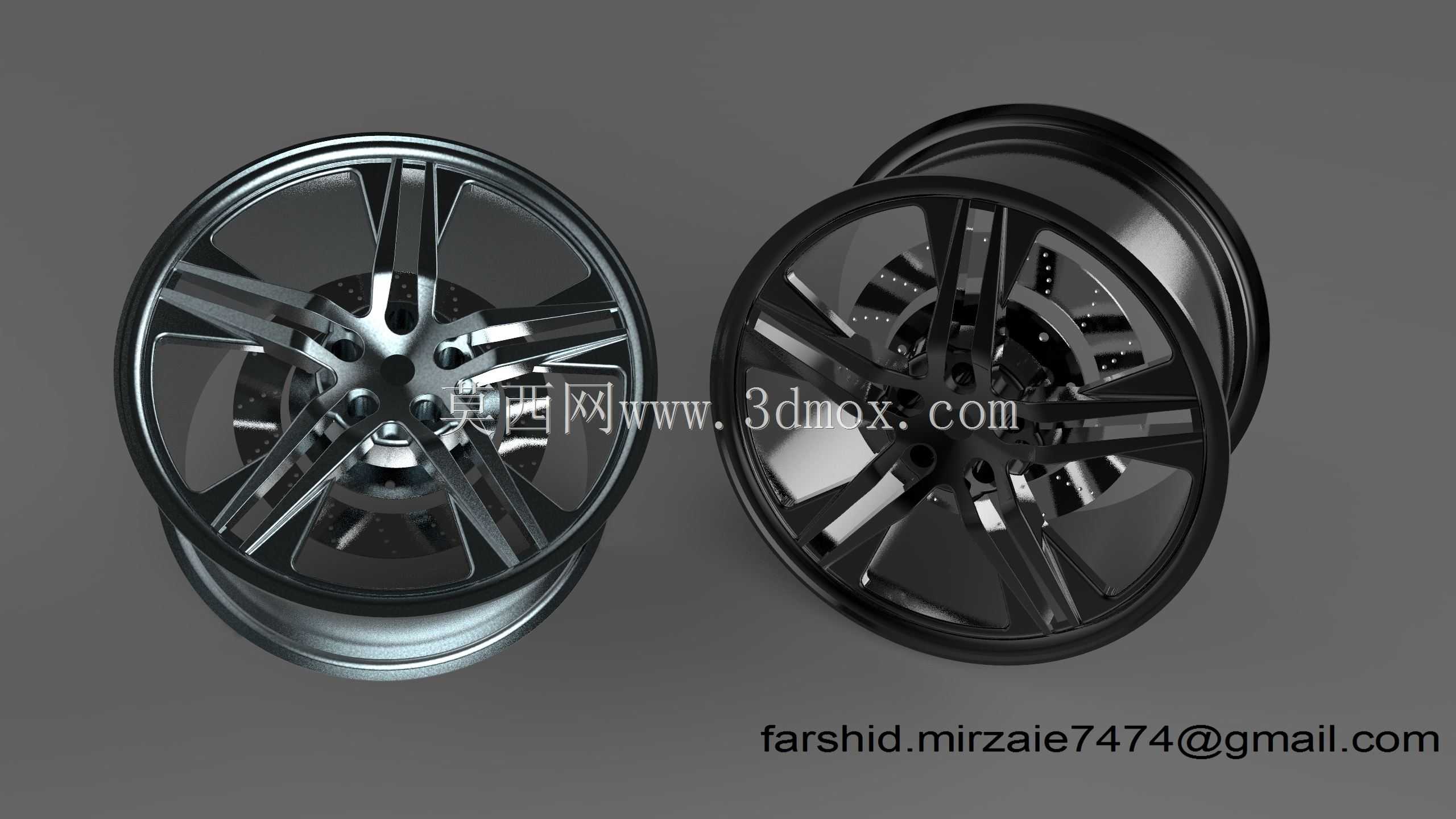

　　一方面通过均匀分布的筋条结构分散路面传递的交变载荷，避免应力集中导致的轮辐开裂，另一方面辐条之间预留的镂空通道，可在车辆行驶时引导气流穿过，带走制动盘与制动片摩擦产生的热量，降低长距离制动时的热衰减风险。两种外观方案分别对应亮面抛光与哑光熏黑的量产工艺，前者多用于常规家用车型的舒适取向配置，后者更多适配运动版车型的外观需求，两者的核心安装尺寸、承重参数完全一致，可实现同平台车型的互换装配。在结构边界设计上，轮辋的偏距参数严格控制在对应车型的悬架行程允许范围内，不会在转向极限工况下与翼子板、减震器支座发生运动干涉，轮辋的J值匹配对应宽度的轮胎规格，气门嘴安装孔预留标准尺寸，可适配常规的橡胶气门嘴与金属胎压监测气门嘴组件。

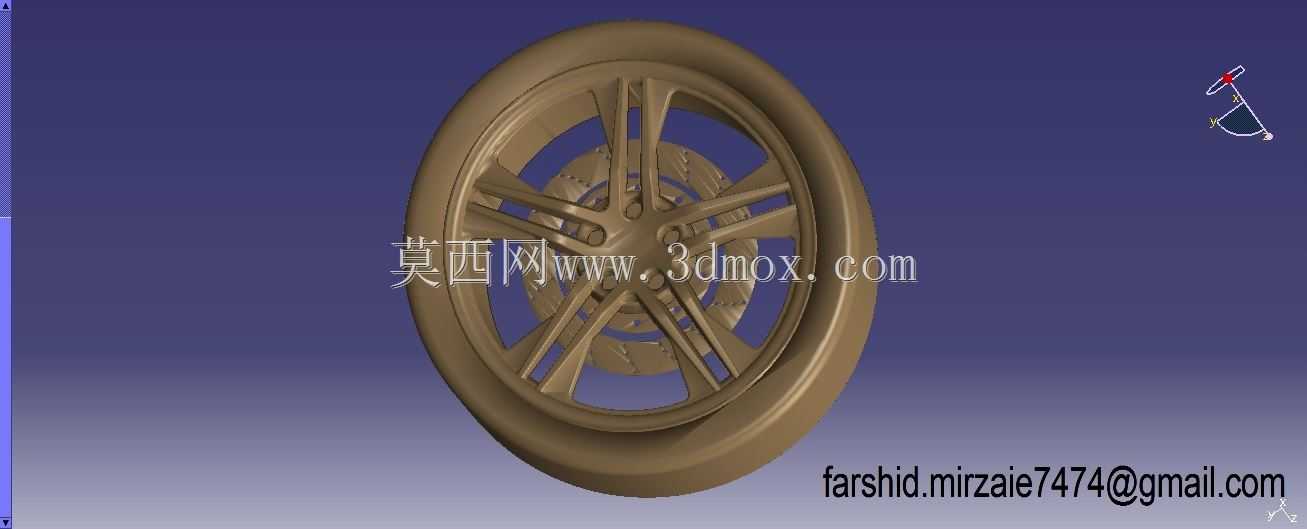

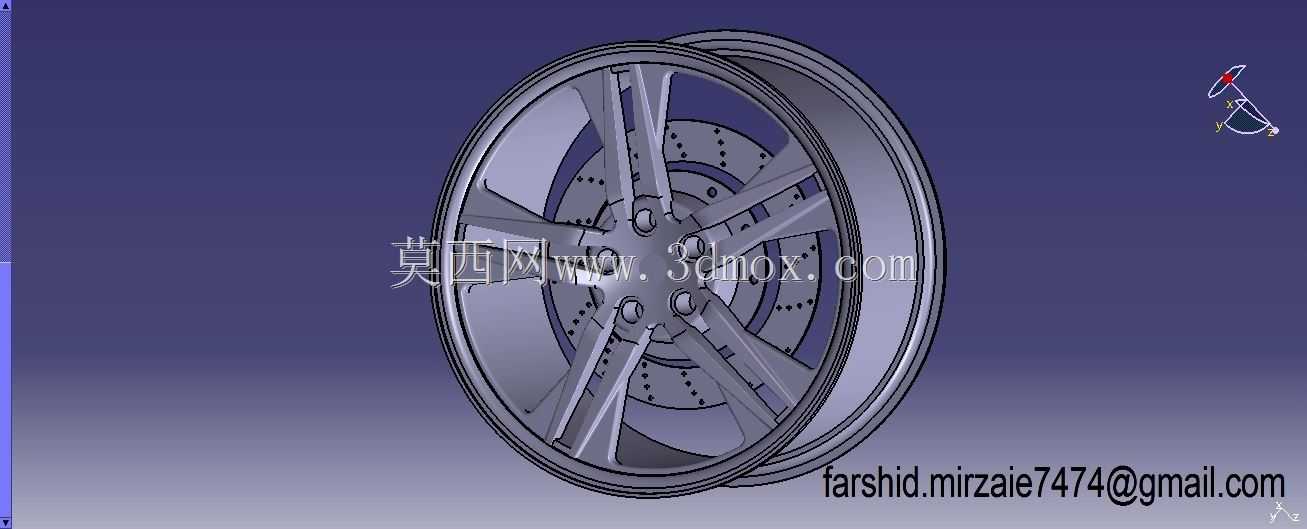

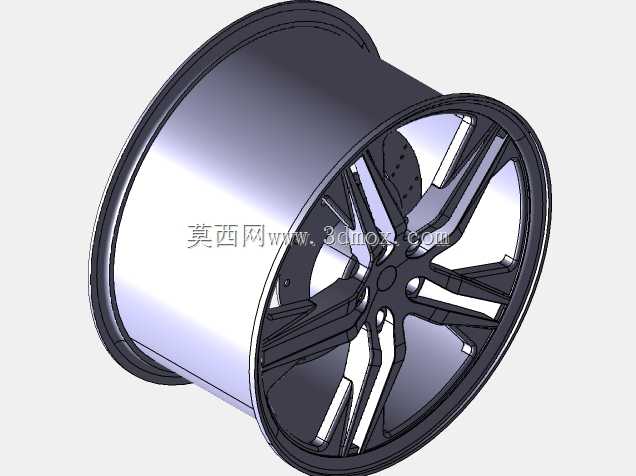

　　逆向建模过程中重点还原了轮辐与轮辋连接位置的过渡圆角，该区域是车轮承受冲击载荷时的应力集中高发区，合理的圆角过渡可大幅降低应力峰值，提升部件的疲劳寿命，同时轮辋内壁的平衡块粘贴平面做了平整度优化，方便后期动平衡调试时粘贴配重块，保证车轮旋转时的动平衡精度控制在行业标准允许范围内。
