传感器配套安装固定连接支架结构

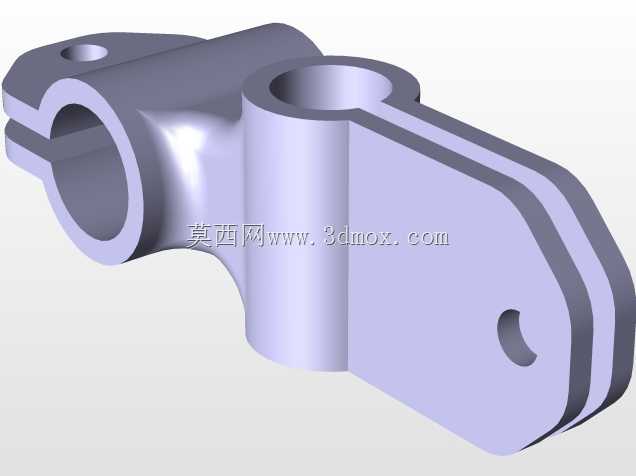

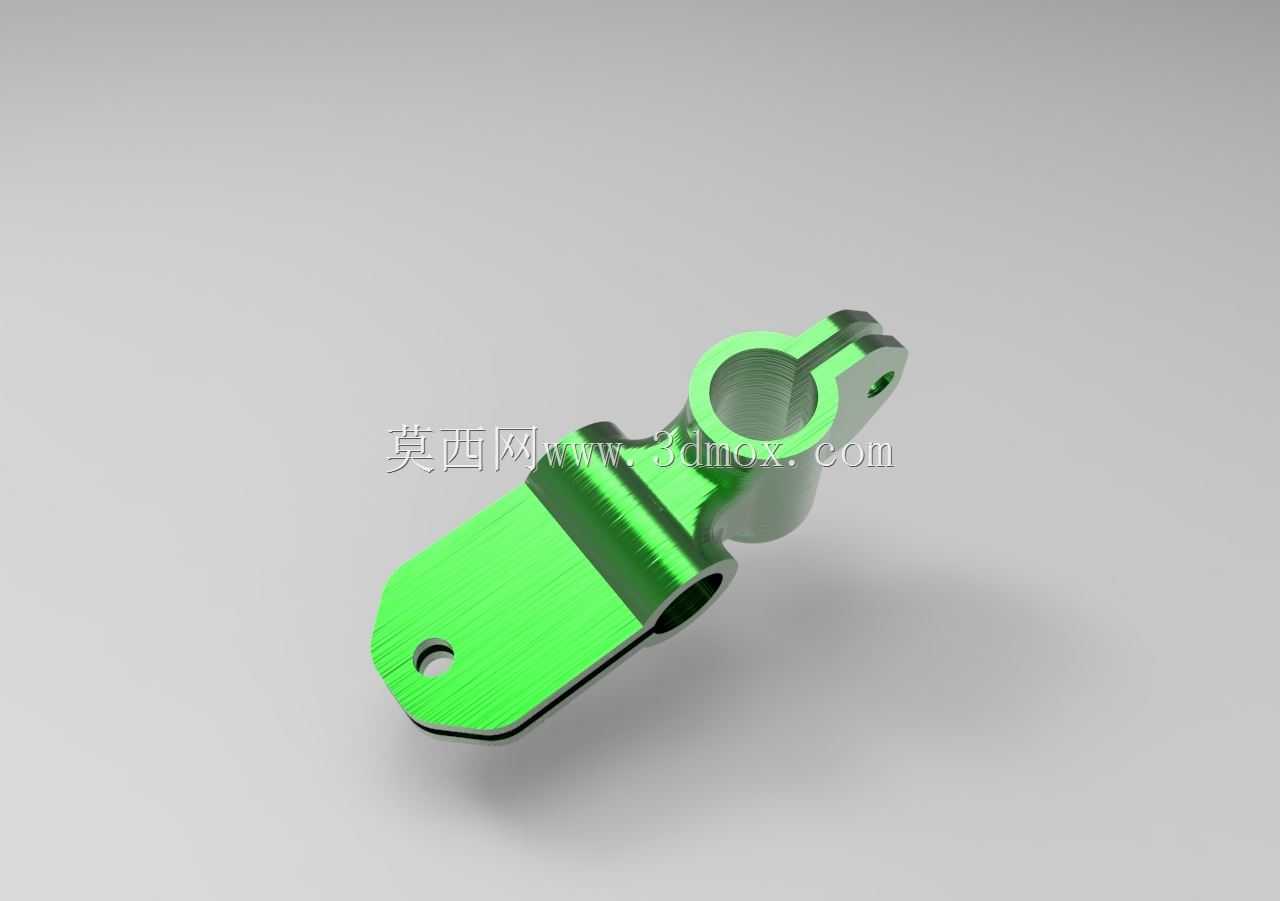

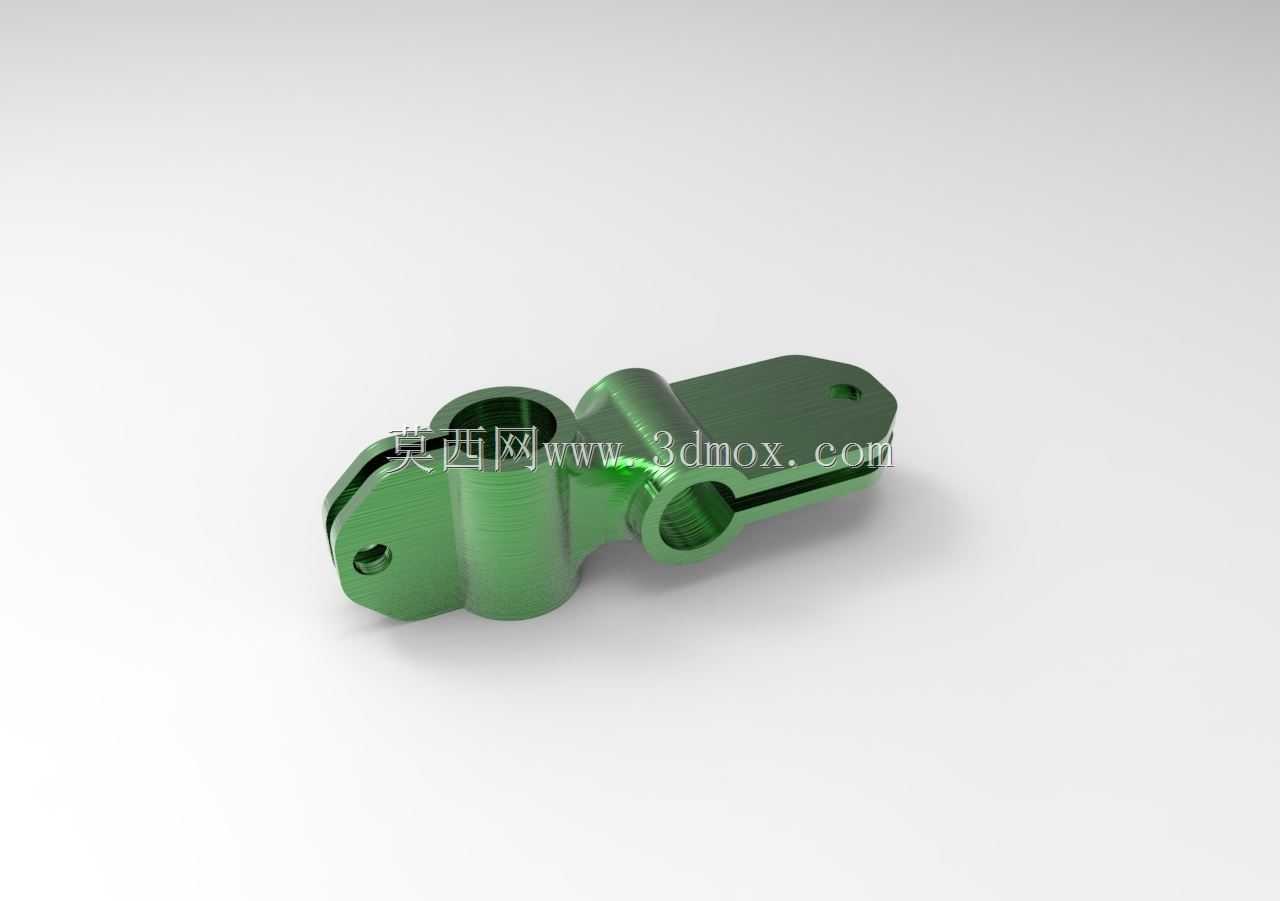

　　这款结构件主要服务于工业传感检测场景下的传感器安装固定需求，在自动化生产线的工位检测、设备运行状态监测、工装夹具的到位确认环节中，这类连接件承担着传感器与设备主体之间的衔接定位作用，能够避免传感器直接安装在设备本体上带来的位置调整受限、运行振动导致检测精度偏移的问题。从结构设计来看，主体采用一体化铸造成型后做机加工处理，左侧设置的大直径通孔用于穿装设备主支撑杆件，孔壁预留的紧定螺钉安装位可以在穿杆后完成周向与轴向的位置锁止，能根据实际检测需求灵活调整传感器的安装高度与旋转角度，适配不同检测距离的工位要求。延伸出的扁平安装臂上开设的两个沉头安装孔，用于固定传感器本体，沉孔设计可以让安装螺钉的头部完全没入构件表面，

　　不会出现凸起剐蹭周边管线或者运动部件的情况，安装臂与主体连接位置做了加厚过渡处理，能够抵消设备长期运行带来的振动应力，避免连接位置出现疲劳断裂的问题。中间位置的斜向通孔用于穿装辅助定位杆或者走线防护套，既可以给传感器的连接线提供规整的走线路径，避免线缆外露被运动部件拉扯损坏，也能在需要双杆固定的安装场景下，配合左侧主杆形成双支撑结构，进一步提升整体安装的刚性，减少检测过程中的结构晃动。从安装边界来看，主体圆柱段的外径适配常规工业传感安装的标准杆径，安装臂的长度控制在合理范围内，不会因为力臂过长导致固定后出现悬臂下垂的问题，整体结构的外轮廓没有尖锐棱角，所有转角位置都做了小圆角过渡处理，既可以减少安装过程中的磕碰划伤风险，

　　也能降低应力集中系数，提升构件的长期使用寿命。在实际选型使用时，这类支架可以配合光电式、接近式等多种类型的工业传感器使用，不需要对传感器本身做额外的结构修改，只需要通过标准螺钉即可完成传感器与支架的固定，再通过支架的杆装结构调整到最佳检测位置后锁紧紧定螺钉，就能完成整套检测组件的安装，相比直接在设备本体上打孔安装的方式，后期调整维护的效率更高，也不会破坏设备原有结构的强度，在非标自动化设备改造、老旧生产线传感检测点位加装的场景下具备很强的适配性。结构的壁厚设计兼顾了刚性与轻量化要求，在满足长期振动工况下结构强度要求的同时，不会给安装杆带来过大的额外负载，整体表面做阳极氧化处理，具备基础的防锈防腐蚀能力，能够适配多数常规工业车间的使用环境，不需要额外做表面防护处理即可直接投入使用。
