带弯管接口的方形腔体传感安装基座

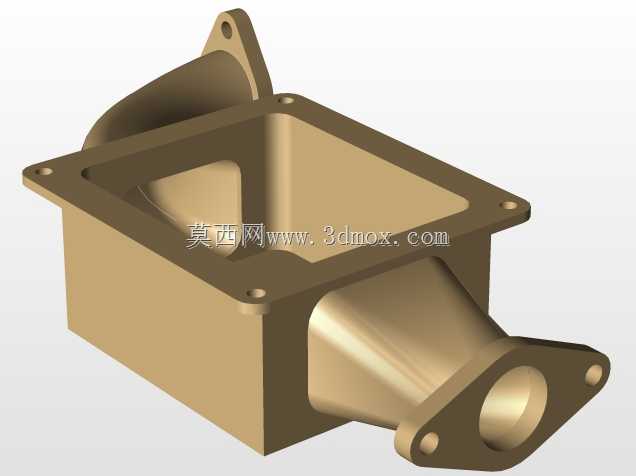

　　这类带弯管接口的方形腔体结构，多应用在工业传感检测的气路、流体通路集成场景中，作为传感元件的安装承载基体，同时承担介质导流、元件防护的双重作用。从结构设计来看，主体采用方形中空腔体，腔体上沿预留四个安装孔位，用于配合密封垫实现上盖的压合固定，腔体内部的净空尺寸可容纳常规的检测传感芯体、信号调理电路板，内壁做了均匀壁厚处理，避免注塑或铸造成型时出现缩痕、应力集中问题，壁厚取值兼顾结构强度与成型工艺性，不会因过厚导致材料浪费或成型缺陷，也不会因过薄在管路承压时出现形变泄漏。

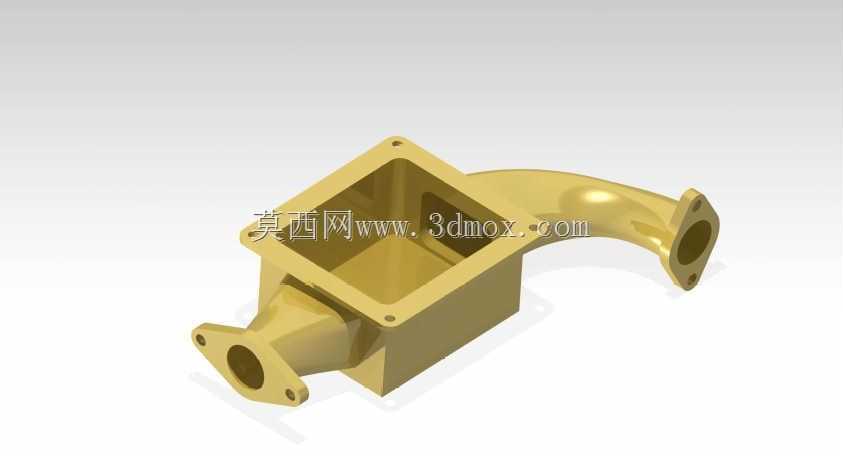

　　两侧的管路接口采用带法兰边的凸台结构，其中一侧为直向短接口，另一侧为弧形弯管接口，两个接口的法兰边均预留两个对称安装孔，用于和外部管路通过螺栓锁紧，接口的内孔直径匹配常规工业传感管路的通径要求，弯管段的曲率半径经过流体仿真校核，介质流经时不会产生明显的涡流压损，能保证压力、流量类传感检测的数值准确性。弯管与方形腔体的衔接位置做了大圆角过渡处理，避免直角衔接带来的应力集中，在长期受管路振动、介质压力冲击的工况下，衔接位置不会出现开裂失效问题。

　　安装边界方面，方形腔体的底面为平整安装基准面，可直接贴合设备安装板通过侧边固定，也可通过腔体上沿的孔位配合支架吊装，整体结构的外接轮廓没有突兀的凸起，在紧凑的设备内部安装时不会和周边元器件产生干涉。两个管路接口的朝向经过布局优化，直向接口正对腔体内部的传感芯体安装位，介质流入后可直接接触检测元件，减少检测滞后；弯管接口的出口朝向与直向接口呈90度布局，适配设备内部横向、纵向排布的管路走向，不需要额外增加转接弯头就能完成管路连接，减少管路泄漏点。

　　设计过程中优先考虑了装配工艺性，所有安装孔位的同轴度、法兰端面的平面度都预留了合理的形位公差，普通机加工或者铸造成型后不需要过多的二次修整就能满足装配要求，腔体内部的棱边均做了倒角处理，避免装配时刮伤传感元件的引线或者密封件。这类结构的材质多选铸铝或者工程塑料，根据应用场景的介质腐蚀性、承压等级调整材质选型，在低压气动检测、常温流体传感场景下，工程塑料材质就能满足使用要求，重量轻且成本低；在有一定压力、温度稍高的工况下，采用铸铝材质做表面氧化处理，兼顾散热性与结构强度。
