紫色镂空式机械连接固定件结构设计

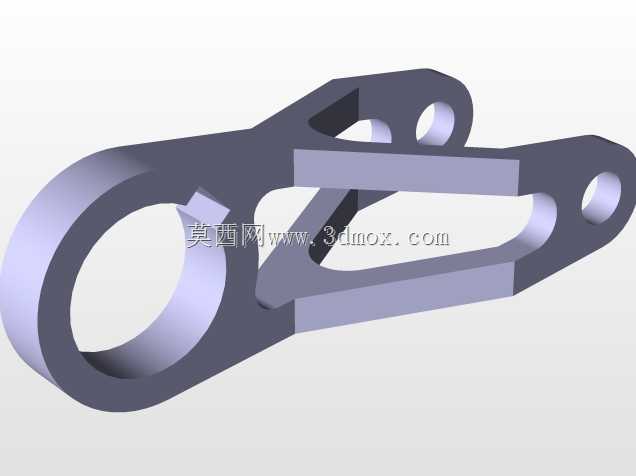

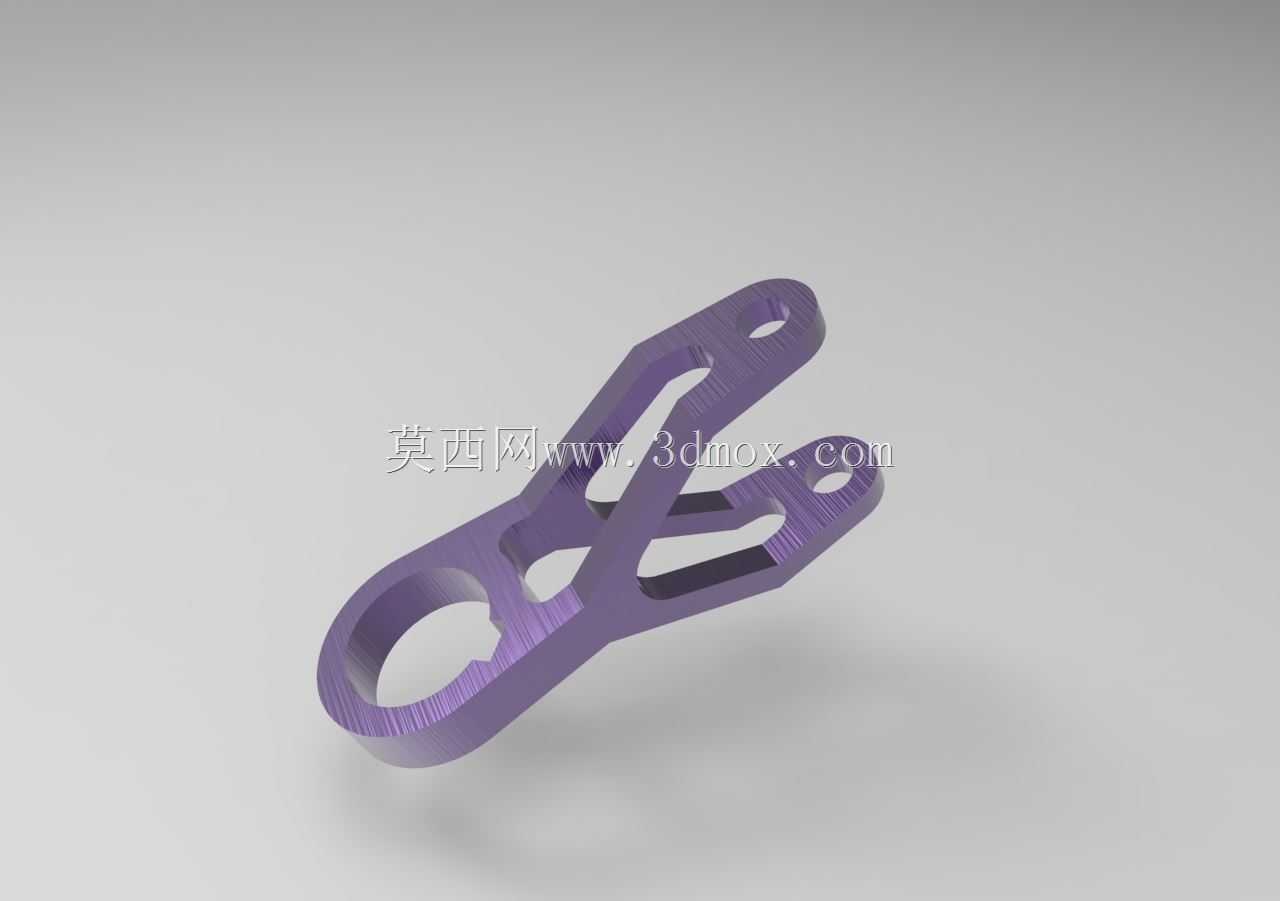

　　这款镂空式连接构件，主要面向轻量化机械装配场景设计，常见于小型自动化设备的连杆传动端、航模结构连接位、精密仪器的可调固定支架等对重量控制有要求的装配环节，承担两个相对运动部件或者固定构件之间的连接、载荷传递作用，同时通过结构优化降低整体装配重量，减少运动端的惯量影响。从结构设计逻辑来看，构件整体采用一体化铣削成型的思路，主体设置三处安装孔位，一端为大尺寸圆孔，用于穿装转轴或者大直径固定螺栓，另一端为两个平行的叉耳式带孔结构，用于和对接构件形成铰接或者螺栓紧固的连接关系，中间连接段采用交叉式镂空筋条设计，在保证整体结构抗弯、抗扭强度的前提下，尽可能去除非受力区域的材料，既降低零件自身重量，也减少了加工过程中的材料损耗。

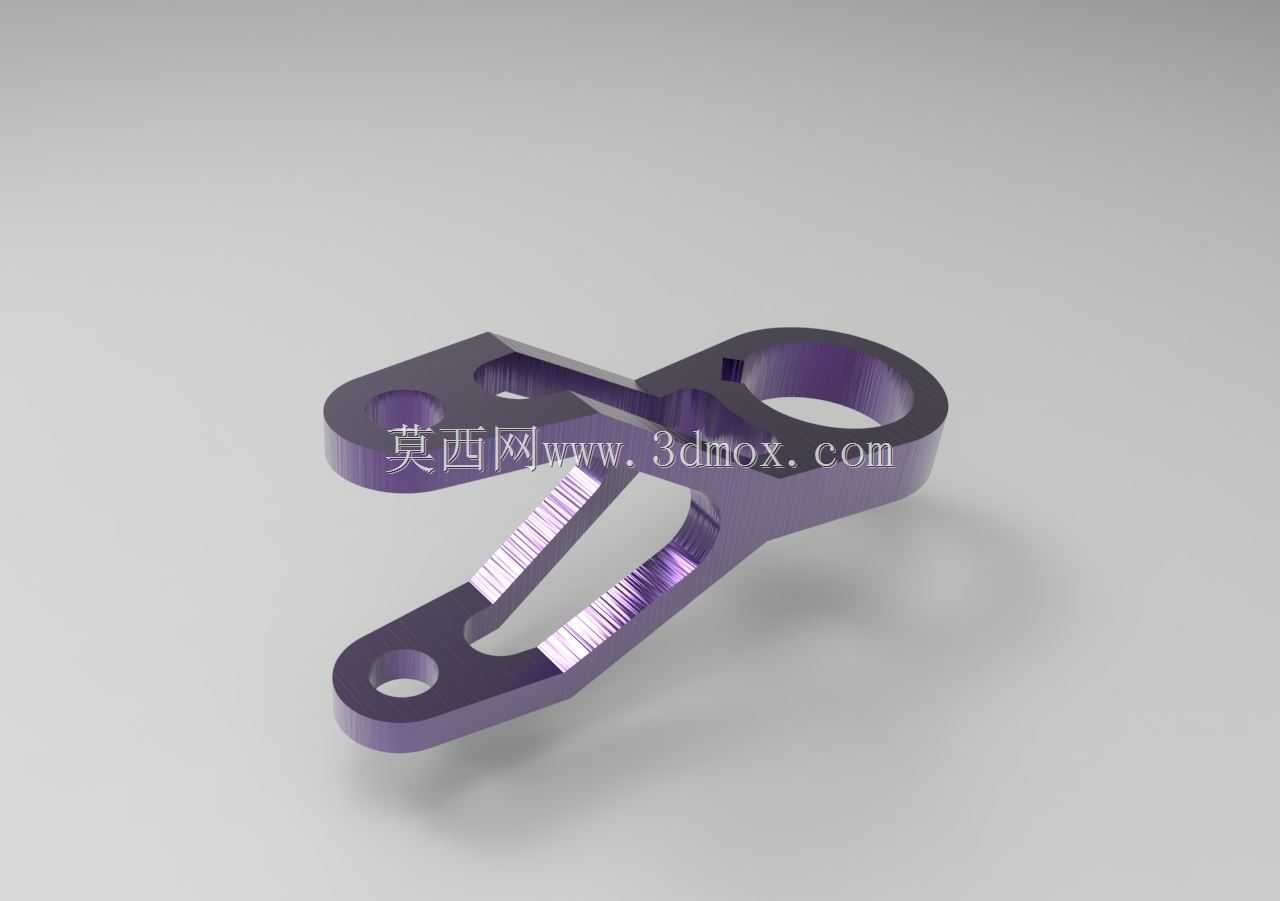

　　在安装边界的考量上，设计阶段就预留了足够的装配间隙，大孔端的孔径公差按照基孔制间隙配合设置，保证穿装轴件后可以灵活转动无卡滞，叉耳端的两个安装孔保持严格的同轴度要求，避免对接螺栓安装后出现别劲、应力集中的问题；构件整体的外轮廓做了圆角过渡处理，没有尖锐的棱角，既避免装配过程中划伤操作人员，也减少了应力集中导致的构件断裂风险，镂空区域的内壁同样做了圆角过渡，避免铣削加工过程中出现刀具颤振留下的加工缺陷，同时提升构件的疲劳强度。实际应用中，这类构件如果采用铝合金阳极氧化处理，就像图中呈现的紫色表面效果，既可以提升零件表面的耐腐蚀性能，也能获得较好的外观质感，适合用在外露的机械结构部位；如果是对强度要求更高的场景，

　　也可以替换为不锈钢或者钛合金材料加工，只需要调整对应位置的壁厚参数即可适配不同的载荷需求。在尺寸设计上，构件的整体长度控制在常规小型连接件的适配范围内，大孔端的外径与孔径保持合理的比例，保证孔壁有足够的承压能力，叉耳端的厚度根据对接构件的安装间隙设置，保证装配后不会出现轴向窜动，中间筋条的厚度经过受力仿真校核，在额定拉压载荷、扭转载荷下不会出现塑性变形，完全满足常规轻载机械结构的使用需求。这类镂空连接结构的设计思路，也可以延伸到其他需要兼顾强度与轻量化的机械零件设计中，通过去除非受力区域的材料，在不降低零件可靠性的前提下实现减重目标，对于运动速度较快的机械结构来说，更低的零件重量意味着更小的运动惯量，可以有效提升设备的响应速度，降低驱动部件的负载功率。
