双安装座带轴套金属支撑连接构件

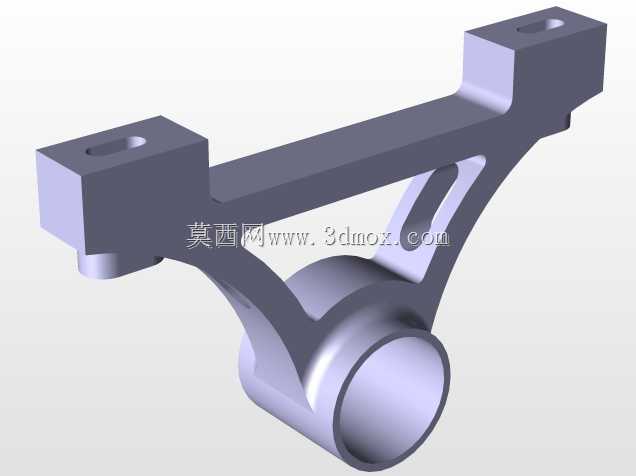

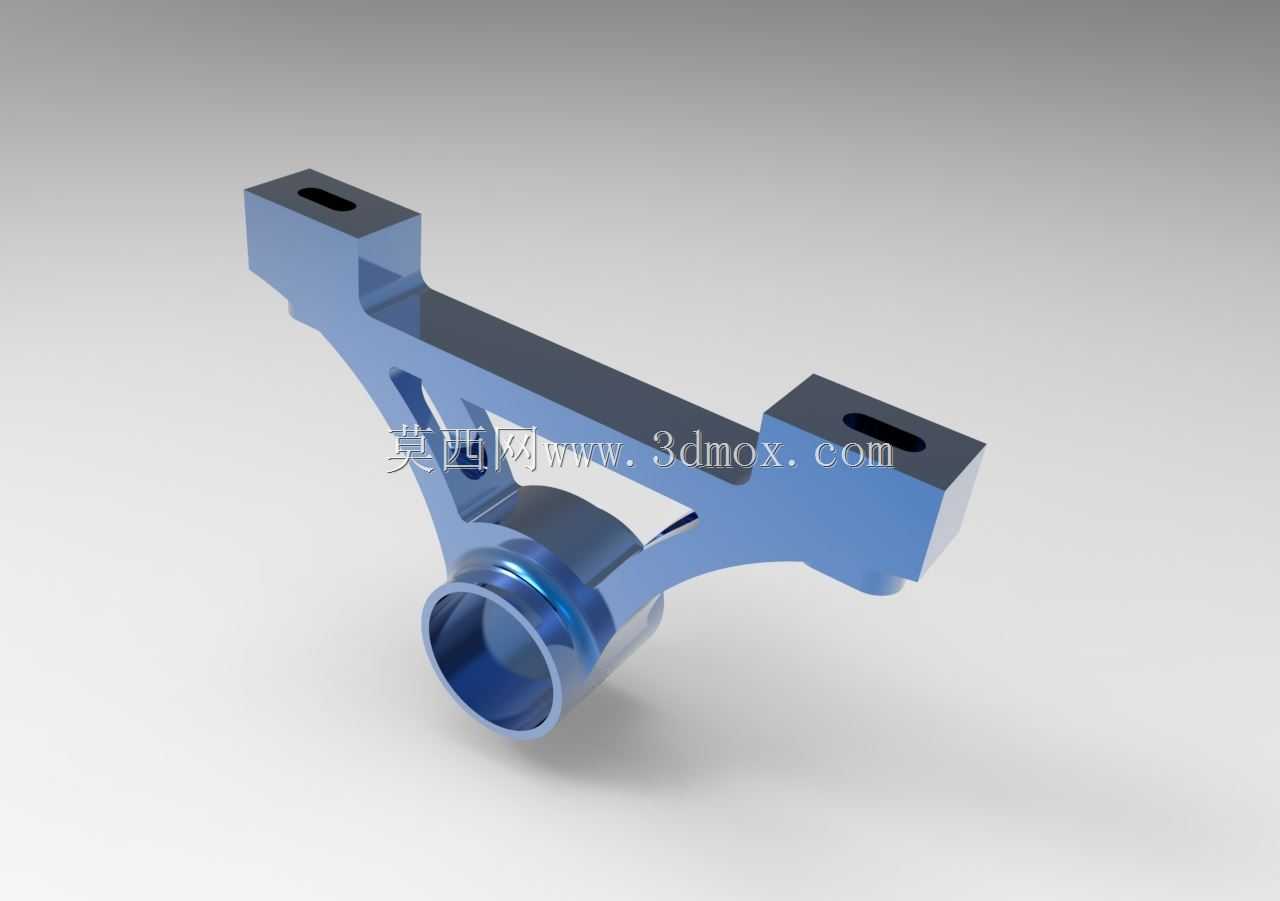

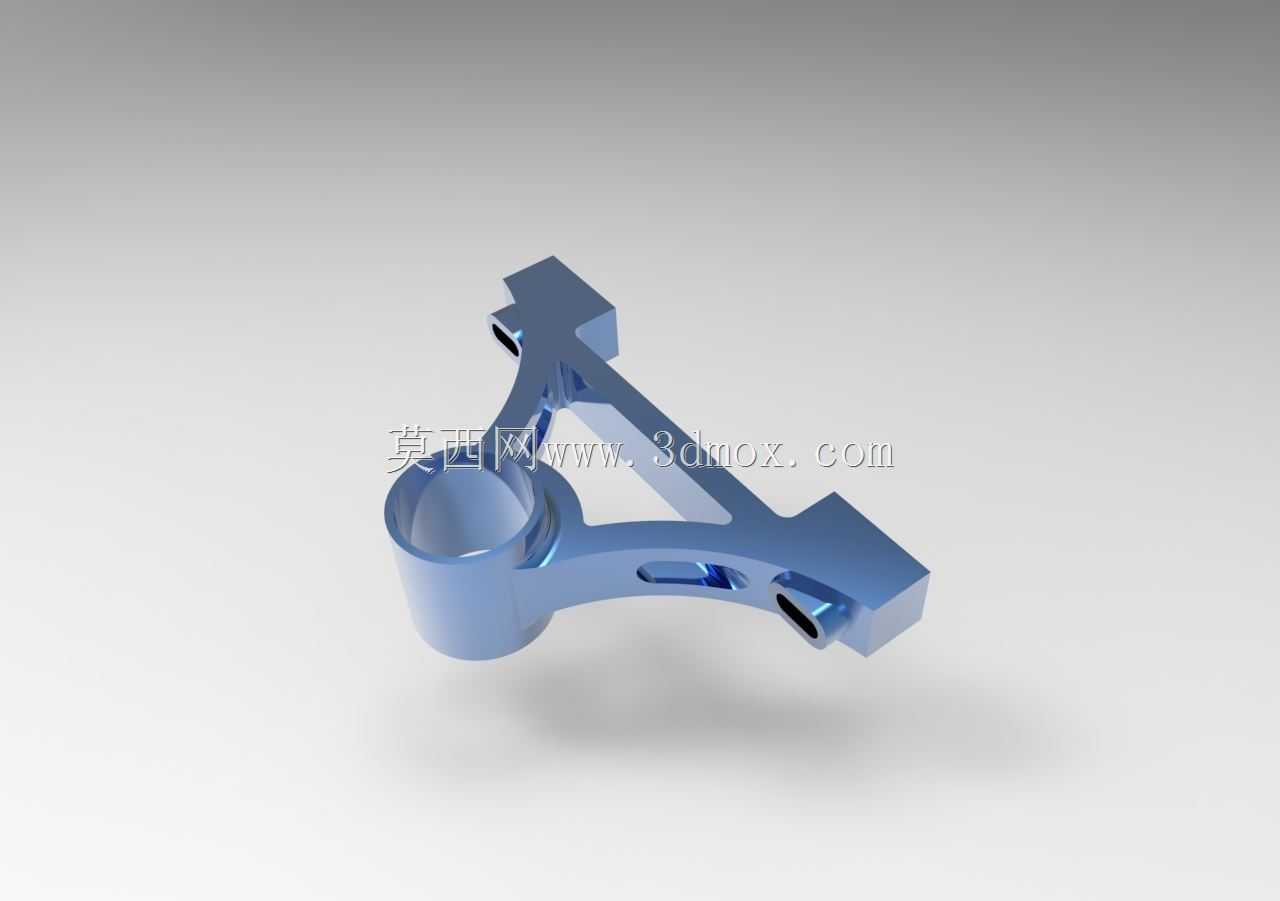

　　该构件属于机械系统中的支撑连接类零件，主要应用于需要实现轴类部件定位、同时提供双侧安装固定的传动或支撑场景，常见于轻工自动化输送线、小型专用设备的动力端支撑、检测仪器的运动机构定位等位置。零件主体采用一体化铸造成型后机加工的工艺路线设计，下部为带内孔的轴套结构，内孔可与旋转轴、导向轴或衬套配合，承担径向载荷与周向定位功能，轴套端部预留的倒角结构可方便装配时轴件导入，同时减少配合面的应力集中。上部双侧对称延伸出安装臂，每个臂端设置带长圆孔的安装座，长圆孔的设计可补偿安装面的加工误差，允许装配时沿孔长方向调整位置，降低对安装基座的孔位精度要求，安装臂与下部轴套之间设置了三角形加强筋结构，在不显著增加零件整体重量的前提下，

　　大幅提升臂部的抗弯、抗扭刚度，避免设备运行过程中受载荷作用出现臂部变形，影响轴系的同轴度。从安装边界来看，两个安装座的底面为共面设计，作为整个零件的安装基准面，装配时需与基座的安装平面完全贴合，避免出现倾斜导致轴套内孔轴线偏移，加剧轴件磨损；轴套内孔的轴线与安装基准面保持平行，可保证配合轴件的运行方向与安装面平行，满足直线运动或旋转运动的位置精度要求。设计过程中重点考量了载荷传递路径，工作时轴套承受的径向载荷通过两侧的加强筋分散到两个安装臂，最终由安装座的连接螺栓传递到基座上，筋条的厚度与过渡圆角经过受力优化，避免载荷传递路径上出现应力突变，降低长期交变载荷下的疲劳断裂风险。零件的外露棱边均做了小倒角处理，

　　既可以去除机加工产生的毛刺，避免装配时划伤操作人员，也能减少棱边的应力集中。在实际选型应用时，需确认轴套内孔的配合公差与适配轴径的匹配度，同时核算安装座长圆孔的长度范围是否满足现场安装的调整余量需求，安装螺栓的规格需与安装孔尺寸匹配，保证足够的预紧力，避免设备运行过程中出现连接松动。
