高精度深沟球滚动轴承结构设计

　　滚动轴承作为旋转机械的核心支撑部件，广泛覆盖从精密仪器仪表、中小型电机、机床主轴到通用输送设备、家电传动系统的各类旋转工况场景，核心作用是承接轴系运行过程中的径向载荷与部分轴向载荷，将轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与部件磨损速率，保障轴系的旋转精度与运行稳定性。

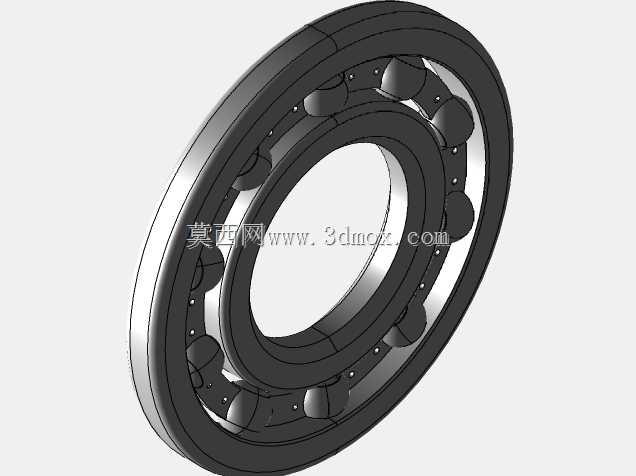

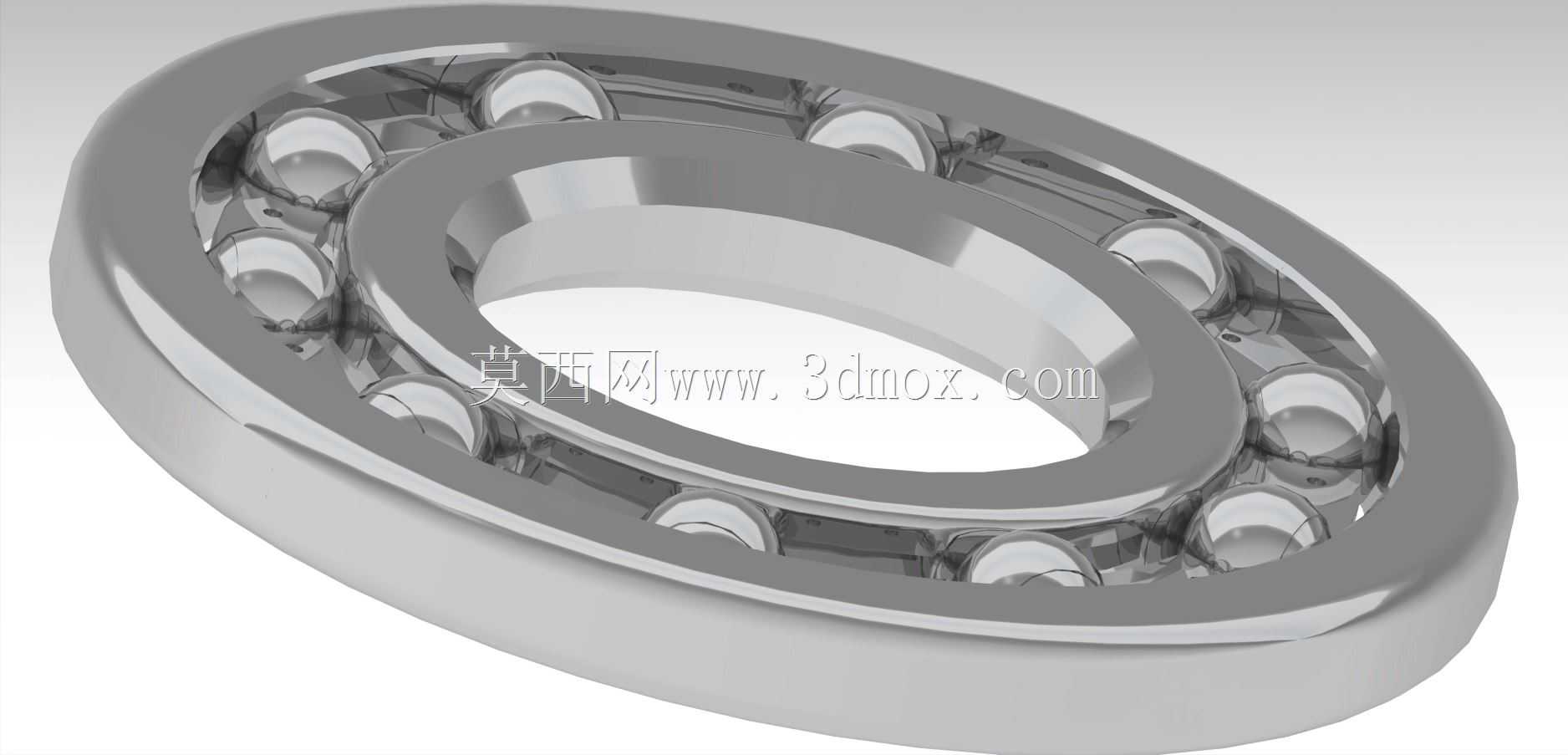

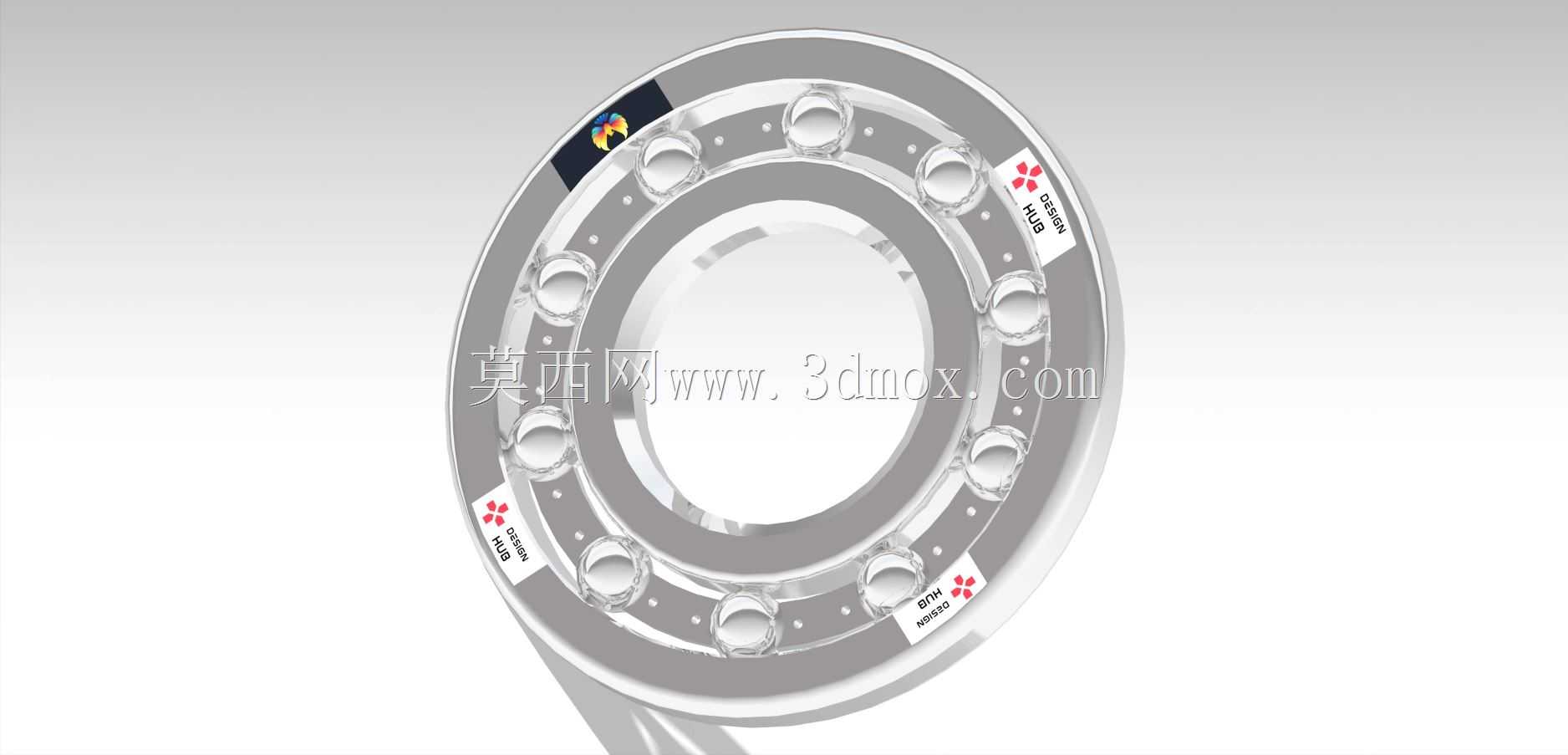

　　该款深沟球结构的滚动轴承，设计阶段优先匹配通用传动场景的安装兼容性，整体采用经典的双滚道套圈搭配球形滚动体的结构布局：内圈与轴颈采用过盈配合定位，外圈与设备轴承座孔采用过渡配合适配，安装边界严格遵循通用深沟球轴承的尺寸公差规范，可直接替换同规格的标准件产品，无需对配套安装位做二次改型加工。保持架采用兜孔式结构，均匀分隔每一粒钢质滚动体，避免滚动体在运转过程中发生相互碰撞、蹭磨，同时引导滚动体在滚道内有序循环滚动，优化轴承内部的载荷分布均匀性。

　　从功能特性来看，该轴承的滚道与滚动体接触角设计为零，主要承载径向载荷，在转速较高、润滑条件良好的工况下，也可承受一定范围的双向轴向载荷，相比同尺寸的滑动轴承，其启动摩擦阻力更小，旋转精度更容易控制，日常维护仅需按工况周期补充润滑脂即可，维护成本远低于滑动支撑结构。设计过程中针对滚道曲率做了优化匹配，让滚动体与滚道的接触应力分布更均匀，避免局部应力集中导致的早期点蚀失效，同时套圈的倒角尺寸做了统一规范，既可以避免安装过程中锐边划伤配合面，也能适配常规的密封圈安装需求，针对有防尘要求的工况可直接加装配套防尘盖，阻挡外界粉尘、杂质进入滚道内部，延长轴承的实际使用寿命。

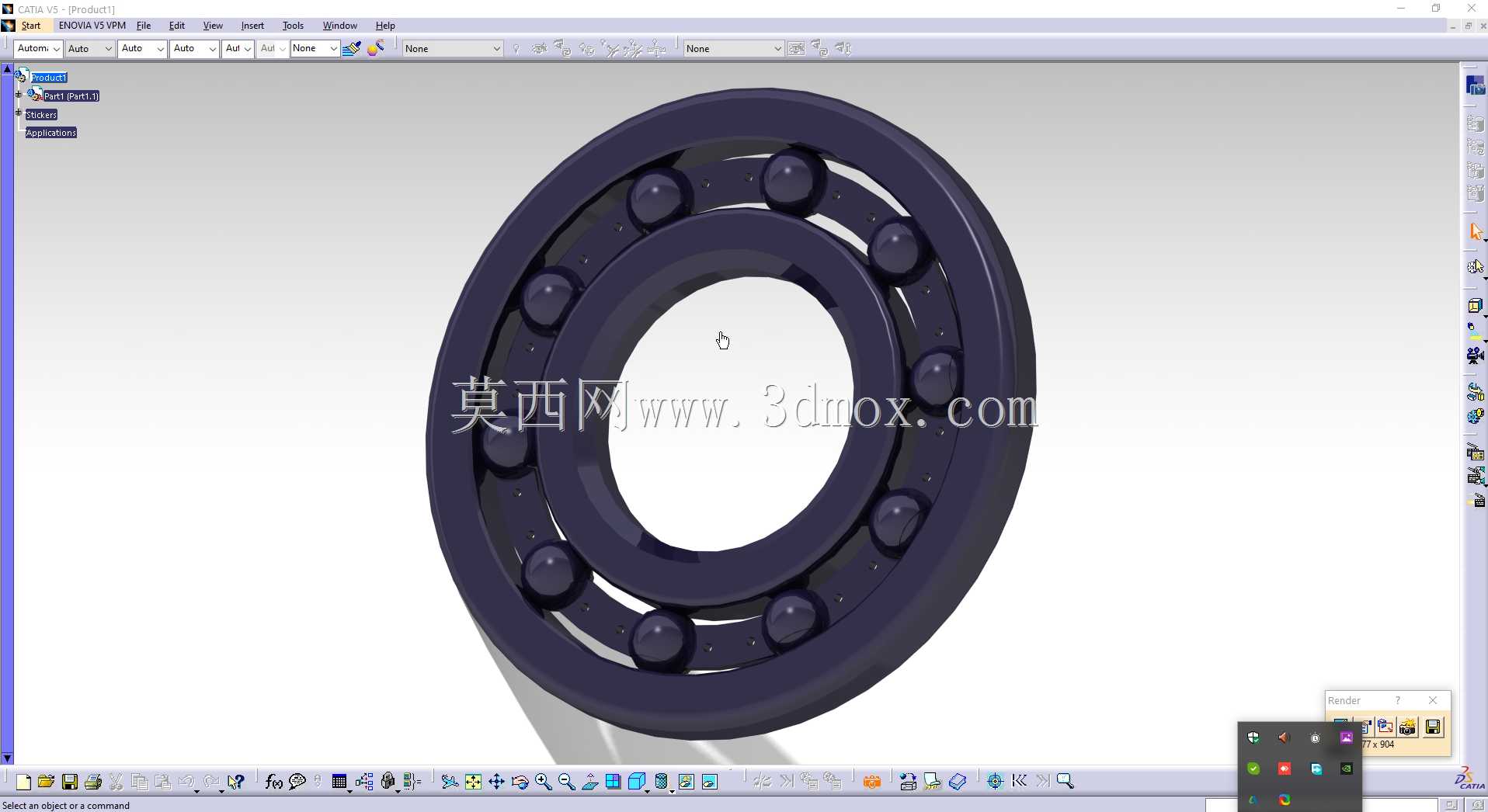

　　在实际选型应用中，这类轴承的安装需注意配合面的清洁度，避免硬质杂质混入滚道造成运转卡滞或异响，同时要控制轴系的同轴度误差，若同轴度偏差超出允许范围，会导致滚动体受力不均，大幅缩短轴承的服役周期。建模过程中完整还原了套圈滚道的曲率特征、滚动体的球形公差、保持架的兜孔间隙等细节，可直接用于装配干涉校验、工况模拟仿真以及教学演示场景，帮助设计人员快速完成轴系的支撑结构匹配，减少重复建模的工作量。
