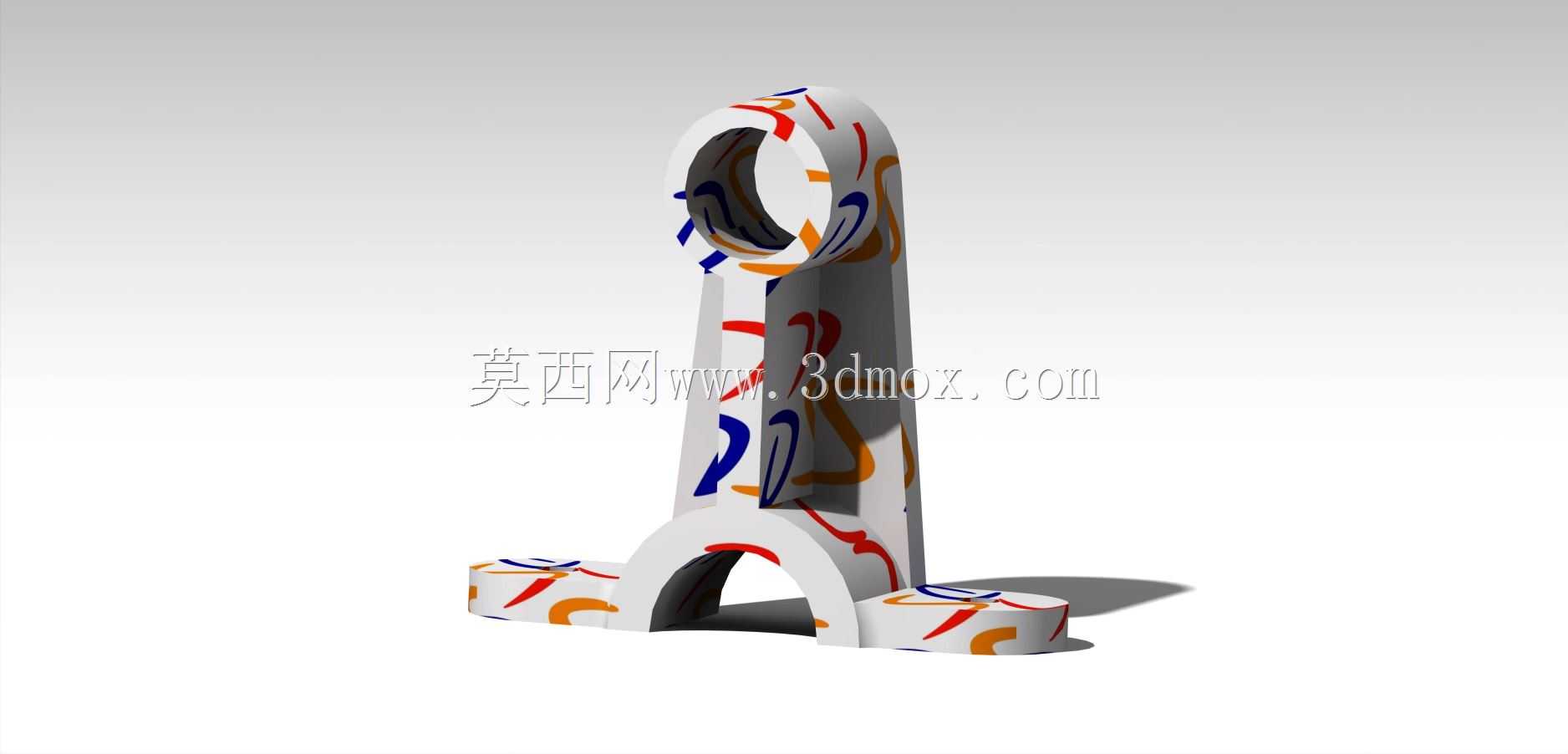

带弧形底座的立式铰接支撑结构件

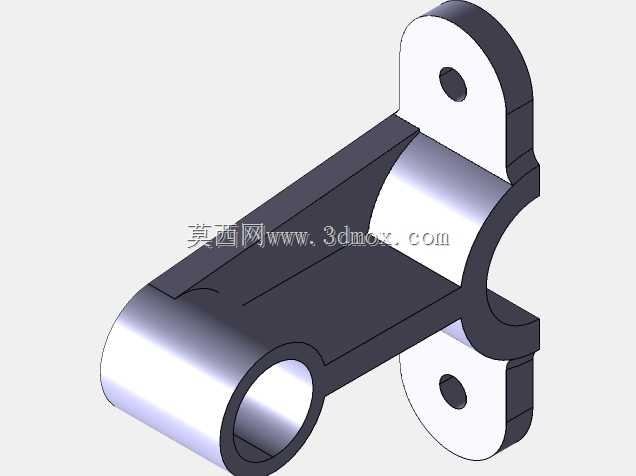

　　这类带弧形过渡底座的立式铰接支撑件，常应用在轻工输送线、小型检测设备的摆动机构中，作为摆臂与固定机架的连接载体，承担铰接部位的径向载荷与小幅摆动扭矩。从结构设计逻辑来看，上部的通孔为铰接销轴安装位，孔壁需保证足够的壁厚以承受销轴传递的交变载荷，孔口做了微小倒角处理，避免销轴装配时刮伤配合面，同时减少应力集中风险。立式支撑臂采用等厚截面设计，在保证纵向抗弯强度的前提下，尽可能缩减非受力区域的材料占比，臂身与上部铰接孔、下部底座的衔接处均做了大圆弧过渡，避免直角连接处的应力突变，在长期受摆动载荷的工况下，能有效降低疲劳断裂的概率。下部底座采用两侧外伸支脚加中部拱形缺口的结构，两侧支脚预留了安装孔位，

　　可通过螺栓将整个支撑件固定在设备安装基板上，中部的拱形缺口一方面可以避让安装面上的凸起走线槽或定位凸台，另一方面能减少底座与安装面的接触面积，降低对安装面平面度的加工要求，即使安装面存在小幅平面度误差，也能保证支脚安装面贴合紧密，不会出现安装后支撑件倾斜的问题。支脚的外伸长度经过核算，能保证整个支撑件在承受最大摆动力矩时，支脚安装螺栓不会承受过大的拉拔力，避免螺栓松动或断裂。整个零件的外形轮廓没有复杂的曲面特征，所有棱边均做了倒钝处理，既方便加工时的去毛刺工序，也能避免装配调试时划伤操作人员。从安装边界来看，上部铰接孔的中心高度决定了配套摆臂的摆动回转中心位置，底座的总宽度与支脚安装孔的孔距，需要匹配设备安装基板上的预留孔位，

　　设计时需保证铰接孔中心与底座安装面的垂直度，否则会导致摆臂摆动时出现卡滞、偏磨的问题。这类结构件在建模时需要重点关注各衔接处的圆弧过渡尺寸，以及安装孔的位置公差，既要满足结构强度要求，也要兼顾加工工艺性，避免出现无法铣削或钻孔的死角，同时壁厚要保持均匀，防止注塑或铸造加工时出现缩孔、变形等缺陷。在实际选型应用时，可根据承载的载荷大小调整支撑臂的厚度与铰接孔的直径，底座支脚的长度也可根据安装空间做适配调整，拱形缺口的尺寸可根据需要避让的结构尺寸灵活修改，整体结构具备较强的通用性，可衍生出多种适配不同安装场景的变体结构。
