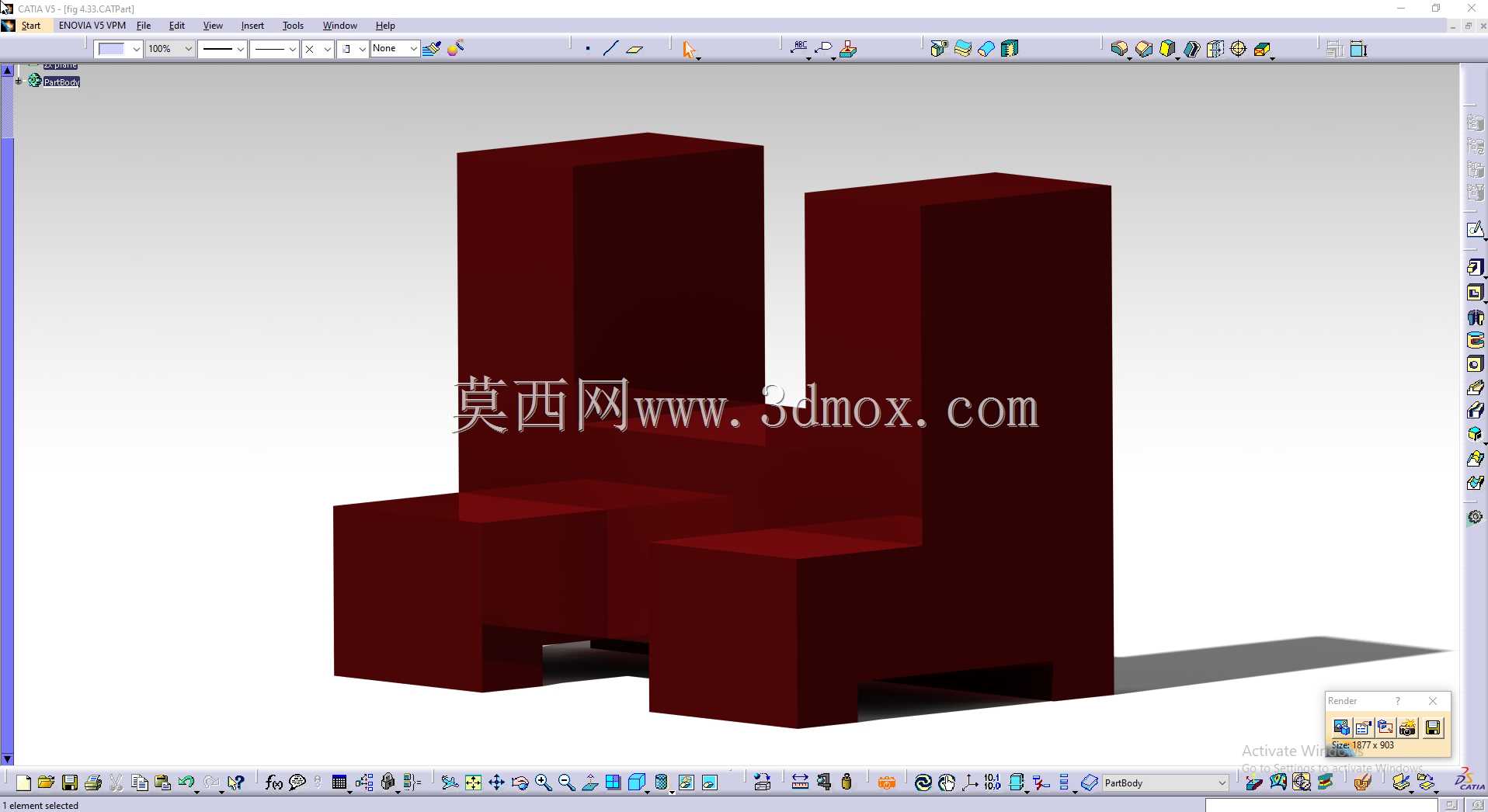

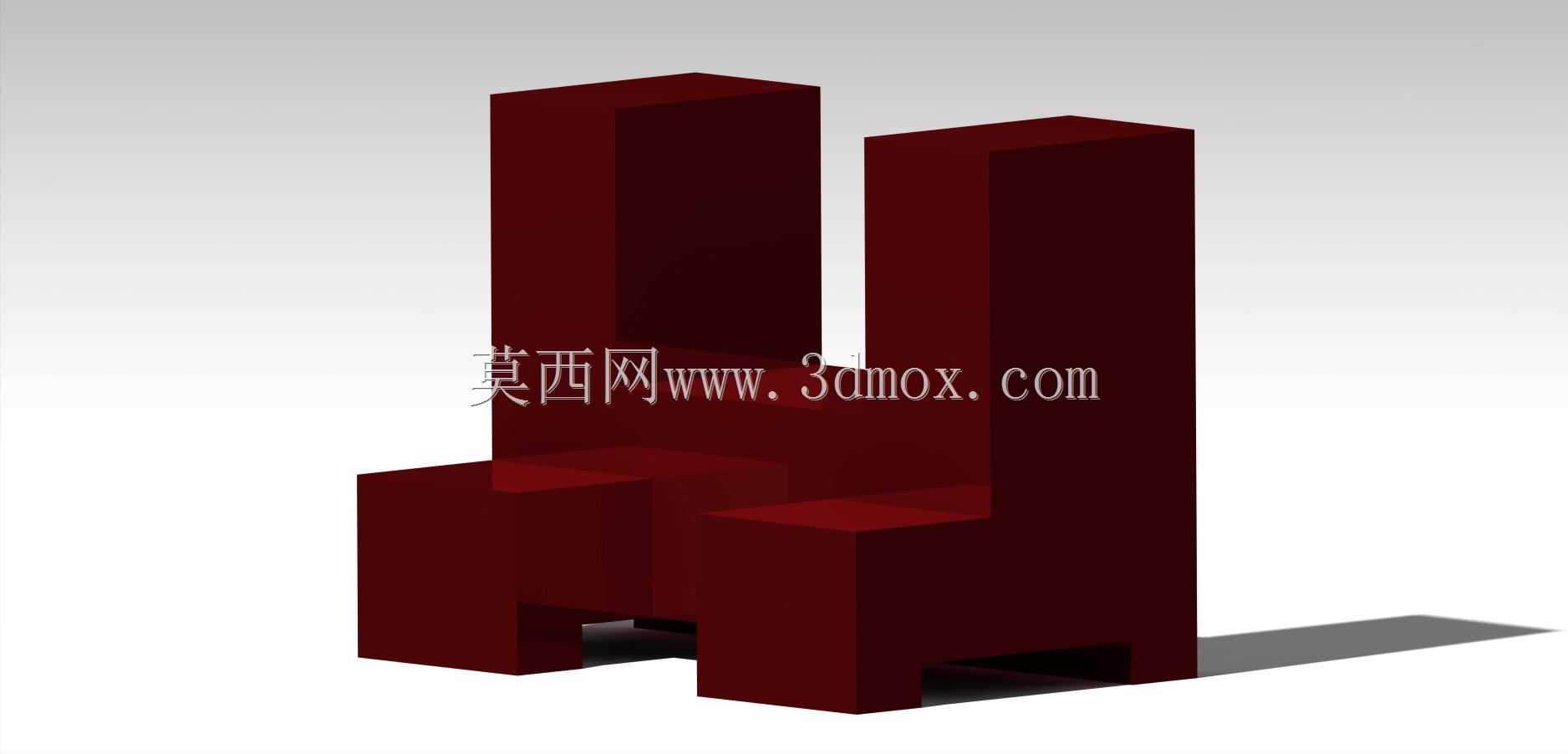

双立柱支撑式块状安装基座结构设计

　　这类双立柱块状支撑基座，多应用在自动化产线的检测工位、小型传感单元安装场景，也可作为轻型工装的承载底座使用，核心作用是为上方搭载的检测元件、小型执行部件提供稳定的安装基准，同时预留底部的走线与安装间隙，避免线缆直接与安装面摩擦破损。从结构设计逻辑来看，整体采用对称式双立柱布局，两个竖向立柱与底部承托块一体化成型，没有额外的拼接接缝，能有效减少装配带来的累积误差，保障立柱顶面的平面度与平行度公差，避免上方搭载的部件出现安装倾斜。底部的承托块向外延伸出安装边，每个延伸端下方预留了标准的安装脚位空间，可直接适配M6-M10规格的内六角膨胀螺栓或T型槽螺栓，无需额外加工转接板就能直接固定在铝型材工作台或者钢制安装平台上，

　　安装边界控制十分紧凑，整体占用的安装面宽度不超过300mm，高度控制在280mm左右，不会占用过多产线的横向排布空间，适合在空间紧凑的多工位检测线中密集排布。立柱的内侧做了直角避让设计，两个立柱之间预留的间隙宽度刚好可以容纳常规的光电传感器、接近开关的接线端与调节旋钮，操作人员在现场调试时不需要拆卸基座就能直接调整传感器的检测距离与触发阈值，日常维护的操作空间充足。结构的壁厚设计遵循等强度原则，立柱的壁厚与底部承托块的壁厚保持一致，均采用8mm的均匀壁厚设计，在保障整体结构刚性的前提下尽可能减少材料用量，自身重量控制在3kg以内，单人即可完成搬运与安装对位，不需要借助起重辅助设备。基座的所有棱边都做了2mm的倒角处理，

　　避免安装调试过程中尖锐棱边划伤操作人员或者刮破线缆外皮，底部的安装脚位处做了沉台设计，螺栓安装后头部不会突出基座底面，保障基座与安装面完全贴合，不会出现安装翘曲的问题。在实际工况中，这类基座可以承受上方搭载的不超过5kg的检测部件，在产线常规的振动环境下不会出现共振偏移，立柱顶面的安装孔位采用标准孔距设计，可直接适配市面上多数常规规格的光电、接近、视觉传感器的安装尺寸，不需要二次打孔加工，能大幅缩短现场安装调试的周期。
