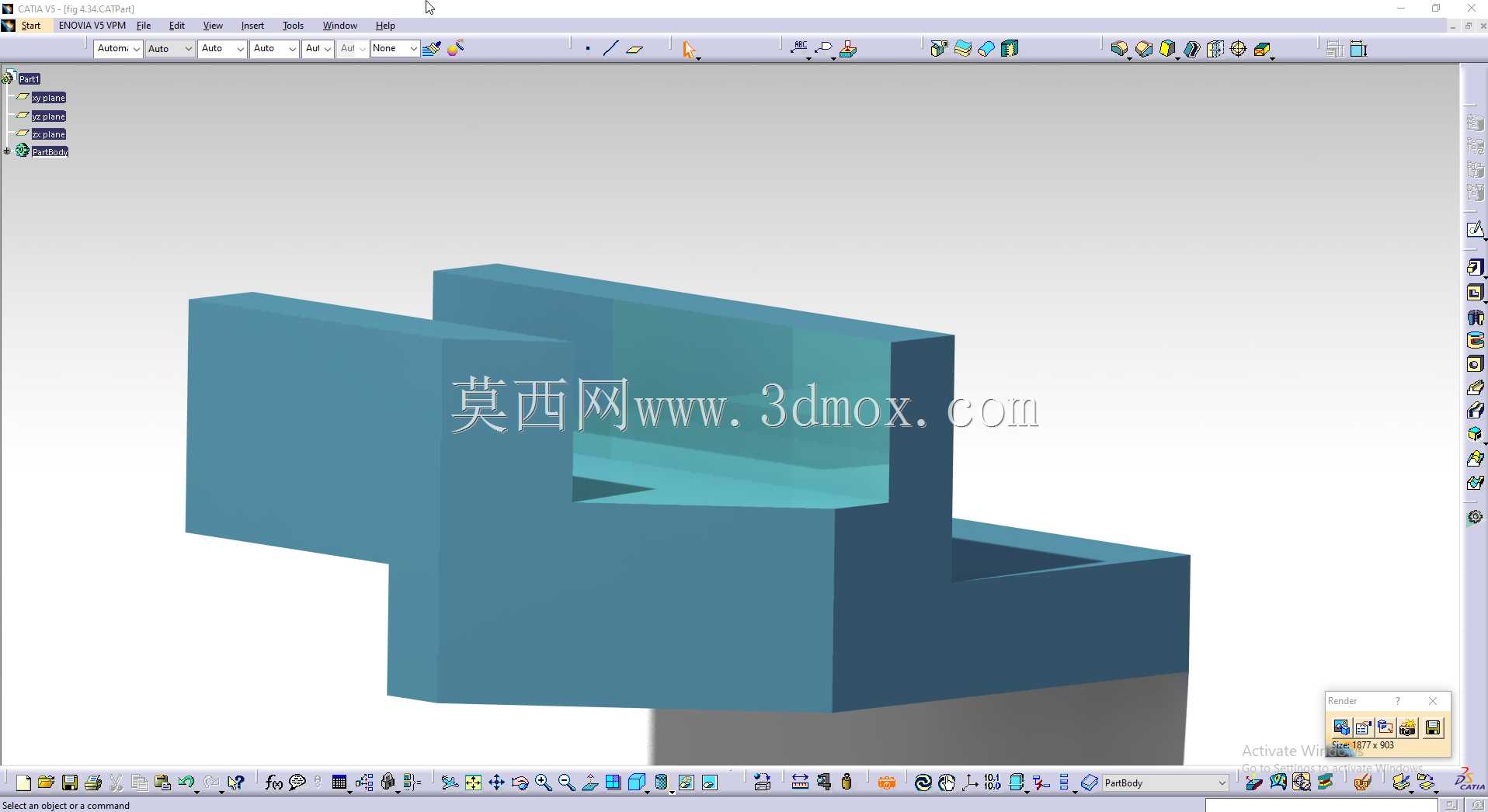

Catia设计的吧台结构三维数模

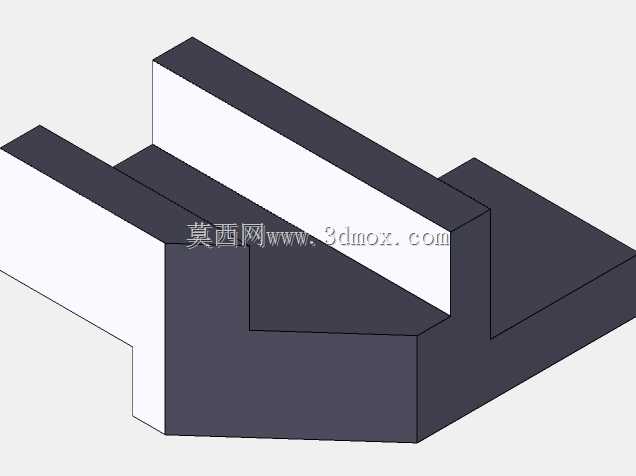

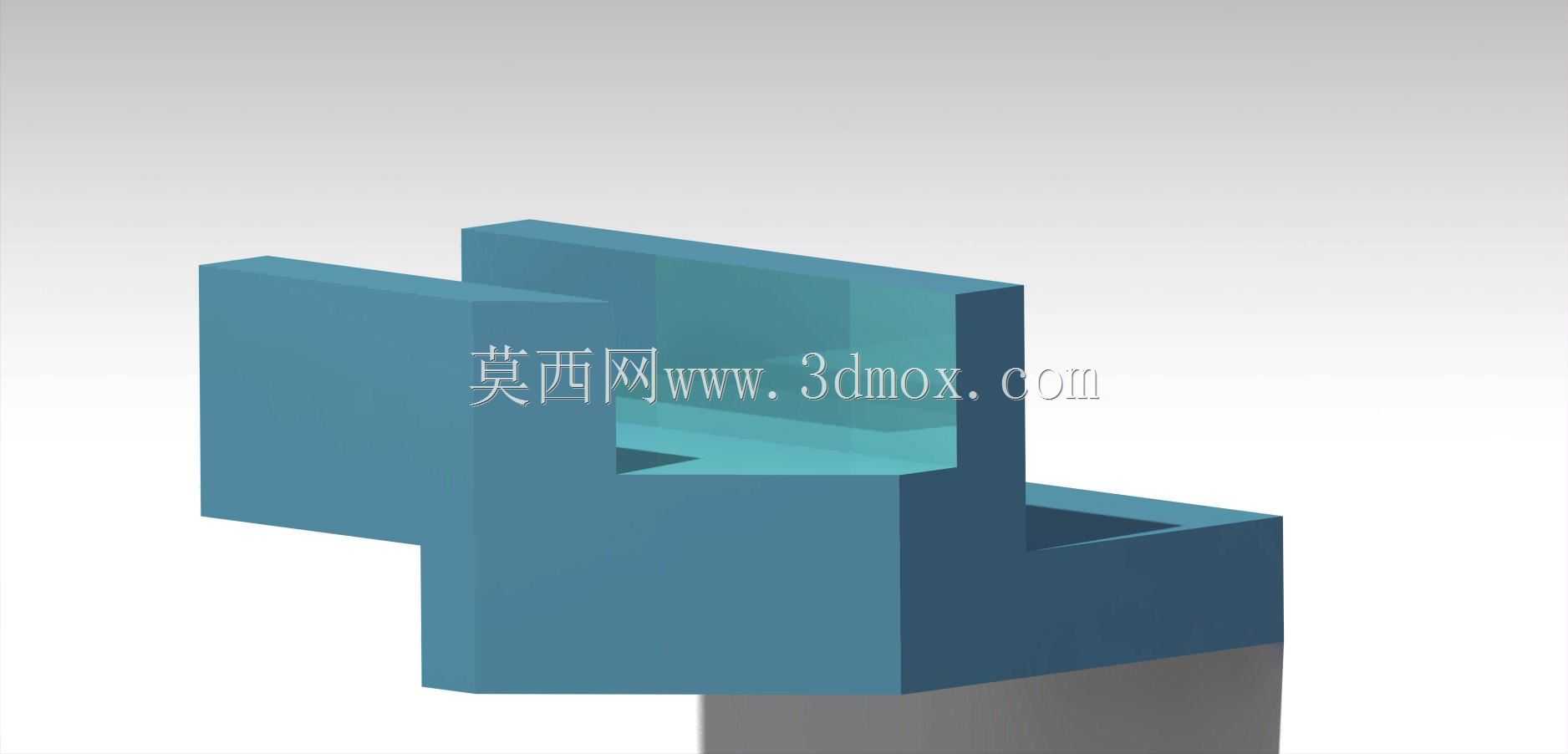

　　该构件属于吧台配套的承托类结构件，主要应用于商用餐饮空间的吧台装配场景，可作为吧台台面下方的支撑连接单元，也可嵌入模块化吧台系统作为相邻台段的衔接定位部件，适配餐饮门店、休闲会客区、企业茶水间等多种场景的吧台搭建需求。从功能特性来看，该构件采用一体化块状结构设计，主体为带内凹型腔的异形块体，外侧直面可与吧台侧封板贴合安装，内凹型腔可预留走线空间，容纳吧台配套的照明线路、饮品设备供电线路，避免管线外露影响整体美观度，同时型腔的台阶结构可直接承托吧台台面的下沿，无需额外加装支撑角码，减少装配环节的零件数量。设计过程中优先考虑了装配的适配性，构件的外轮廓棱边均做了小尺寸倒角处理，避免安装过程中划伤施工人员，

　　也能减少与相邻构件装配时的干涉风险；构件底部设置有平整的安装基准面，可直接通过膨胀螺栓或者结构胶与地面基层固定，安装基准面的平面度公差控制在0.2mm以内，保证安装后台面不会出现倾斜晃动。从安装边界来看，该构件的横向占位尺寸适配常规600mm进深的吧台规格，纵向高度匹配1100mm的标准吧台高度，安装时无需对现有吧台的通用尺寸做额外裁切调整，可直接与标准规格的台面板、侧封板配合使用；构件的壁厚设计兼顾了结构强度与材料成本，主体壁厚为8mm，承托台面的台阶位置局部加厚至12mm，可承受台面上放置的咖啡机、制冰机等商用饮品设备的静载荷，长期使用不会出现形变塌陷。在结构细节处理上，构件的内凹转角处均设置了R3的圆角过渡，

　　既可以降低注塑或者机加工过程中的应力集中问题，也能避免日常使用过程中转角位置积灰，便于后期清洁维护；构件的外侧预留了两个隐藏式安装孔位，可用于固定吧台的侧面装饰面板，孔位做了沉头设计，安装后螺丝头不会突出构件表面，保证装饰面的平整性。该结构的设计思路摒弃了传统吧台支撑件多零件拼接的方案，采用一体化成型的结构逻辑，减少了装配时的对齐校准工序，现场施工时仅需将构件定位固定后，直接搭放台面板即可完成该段的装配，相比传统角铁加板材的支撑方案，装配效率可提升40%以上，同时结构的整体刚性更优，长期承受动载荷也不会出现连接松动的问题。
