列车司机室侧部操作联动装置结构设计

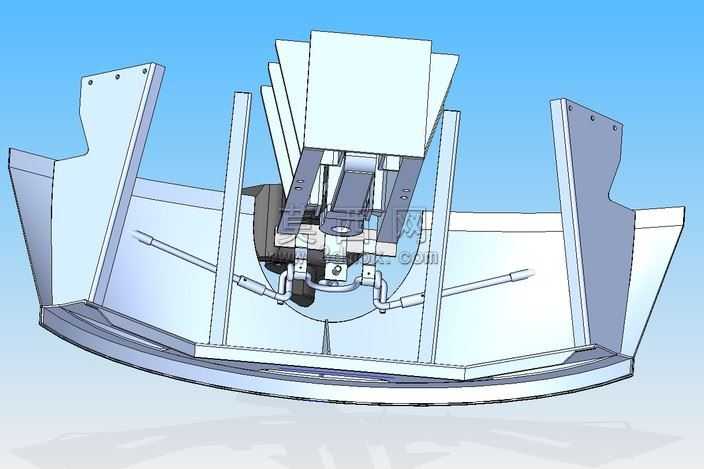

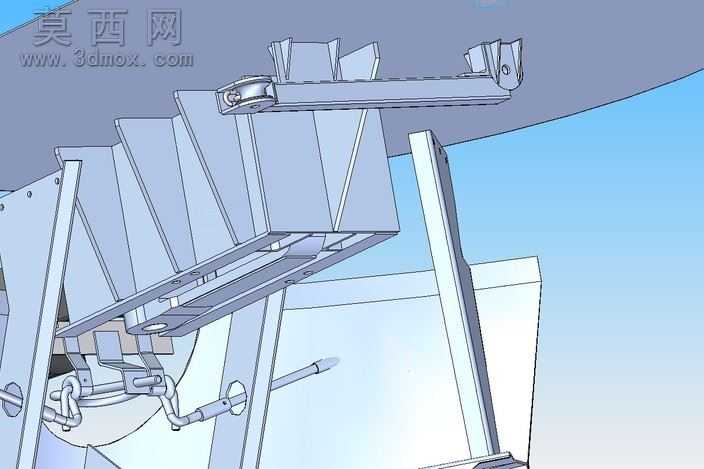

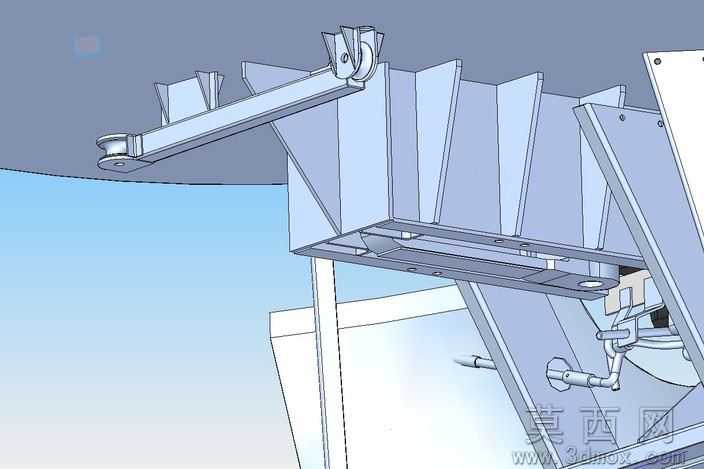

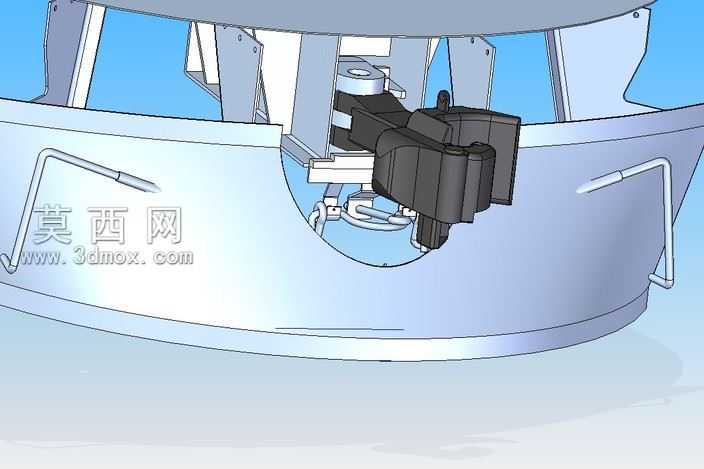

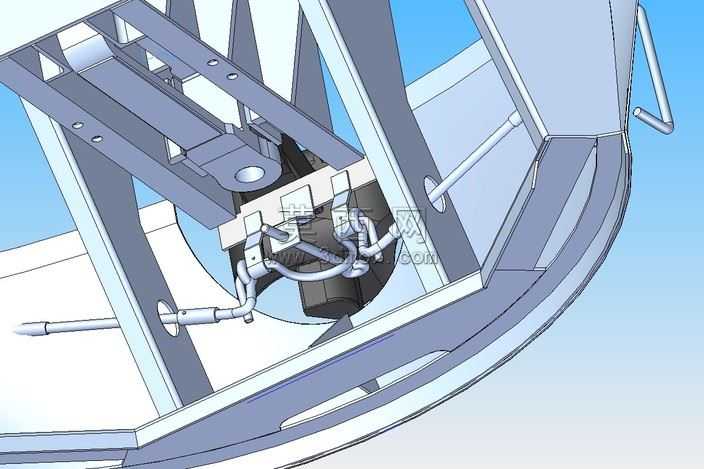

本作品为列车司机室侧部操作联动装置的三维结构设计，建模过程中采用SolidWorks完成全参数化特征构建，首先根据人机工程学操作范围确定装置整体安装基准，以司机坐姿操作的手臂活动区间为核心依据，划定主体承载框架的轮廓尺寸。建模阶段优先搭建底部支撑立柱结构，采用矩形截面型材作为主支撑，通过拉伸、切除特征完成立柱与安装底座的连接孔位设计，保证后续装配时的定位精度。主体承载面板采用多段折弯式钣金结构建模，每段台阶的高度差均匹配对应操作模块的安装高度，通过钣金模块的折弯、法兰特征一次性成型，避免多实体拼接带来的装配误差。联动操作杆部分采用装配体环境下的自顶向下设计，先绘制操作手柄的运动轨迹草图，再依次构建转轴、连接臂、锁止卡扣等关联部件，保证各部件在运动过程中无干涉，转轴部位添加同轴心配合与角度限位配合，模拟实际操作时的转动行程。渲染阶段采用哑光金属材质赋予主体框架，模拟实际机车部件的喷塑表面质感，操作手柄部位采用防滑纹理材质，通过凹凸贴图还原手柄表面的防滑纹路，连接销轴部位采用亮面金属材质，突出部件的装配层次。整体结构设计充分考虑部件的可拆卸维护性，所有连接部位均设计为标准紧固件连接，未采用焊接结构，便于后期运维时的部件更换，同时在操作杆的末端预留了传感器安装位，可适配后续的电控化改造需求，各活动部件的间隙均按照机械加工公差标准预留，保证实际生产装配后操作顺畅无卡滞。
