多弯折等径工业输送管路结构设计

　　这套多弯折等径管路结构，主要面向工业流体输送场景中的空间受限工位设计，常见于小型液压站油路排布、生产车间压缩空气分支管路、实验室气路转接、小型化工流体输送支路等需要绕开现有设备、梁柱结构的安装场景，能够在不额外增加接头数量的前提下完成多方向的路径转向，减少管路连接点的泄漏风险。从结构设计逻辑来看，整个管路采用等径圆管弯折成型，所有转弯位置均采用R50的标准弯折半径，既避免了弯折半径过小导致的管内壁褶皱、通径缩窄问题，也不会因为弯折半径过大占用过多安装空间，适配常规管径的弯管加工工艺，不需要定制特殊弯折模具即可完成生产。管路的尺寸标注完全围绕安装边界设定，各段直边长度分别对应不同的避让需求：

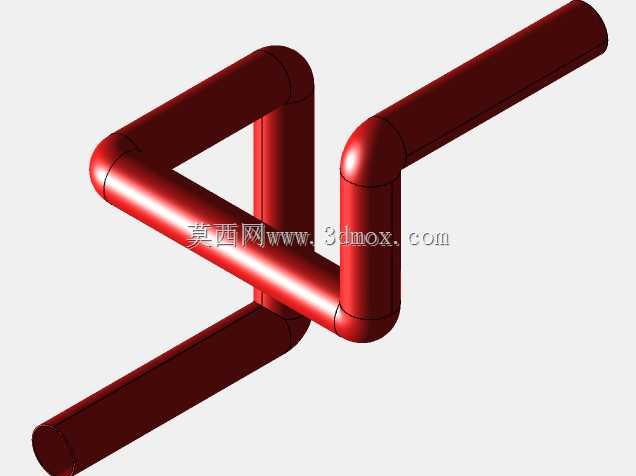

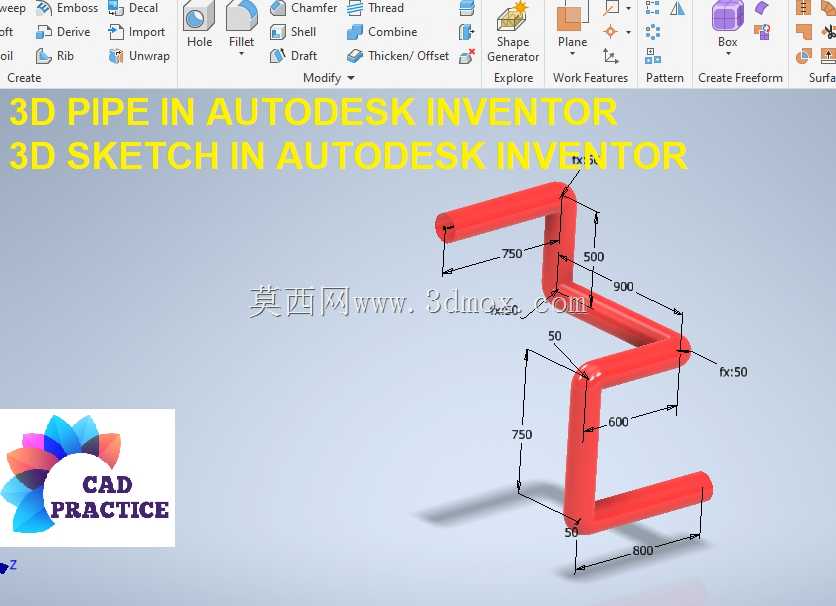

　　其中一段750mm的直段用于垂直方向跨越小型设备壳体，600mm的水平直段用于贴合安装面排布，900mm的斜向过渡段用于跨接两个不同高度的安装接口，50mm的短直段则是预留的接头装配余量，安装时不需要额外裁切即可直接对接标准管接头。设计过程中优先考虑了管路的受力合理性，所有弯折段的位置都避开了长期受振动的点位，直段部分预留了管卡安装的空间，能够在管路排布完成后通过标准管卡完成固定，避免流体输送过程中产生管路共振。整个管路的空间走向呈连续Z型弯折，在三维空间内完成X、Y、Z三个方向的位置切换，不需要额外增加转接弯头就可以实现三个轴向的位置偏移，相比采用多个直角弯头拼接的管路结构，内部流道更顺滑，流体经过弯折位置时的压力损失更小，

　　也不容易在转角位置积存介质杂质，降低了管路长期使用后的堵塞风险。建模过程中严格遵循弯管加工的工艺约束，所有弯折段的直边预留长度都满足弯管机的装夹要求，不会出现加工干涉，模型的尺寸链完全闭合，每一段的长度、弯折角度、转弯半径都可以直接导出用于加工下料，不需要二次尺寸换算。实际安装时，只需要按照模型标注的空间位置定位两端接口，中间段通过预设的管卡点位固定即可，能够大幅减少现场管路排布的测绘时间，尤其适合设备改造、现有工位管路加装等没有提前预留管路走向空间的场景，不需要大范围调整现有设备布局就可以完成流体管路的布设。
