传感器安装用折弯钣金固定支架

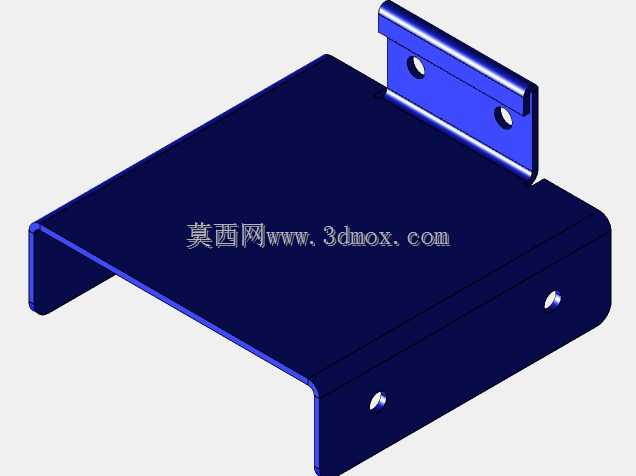

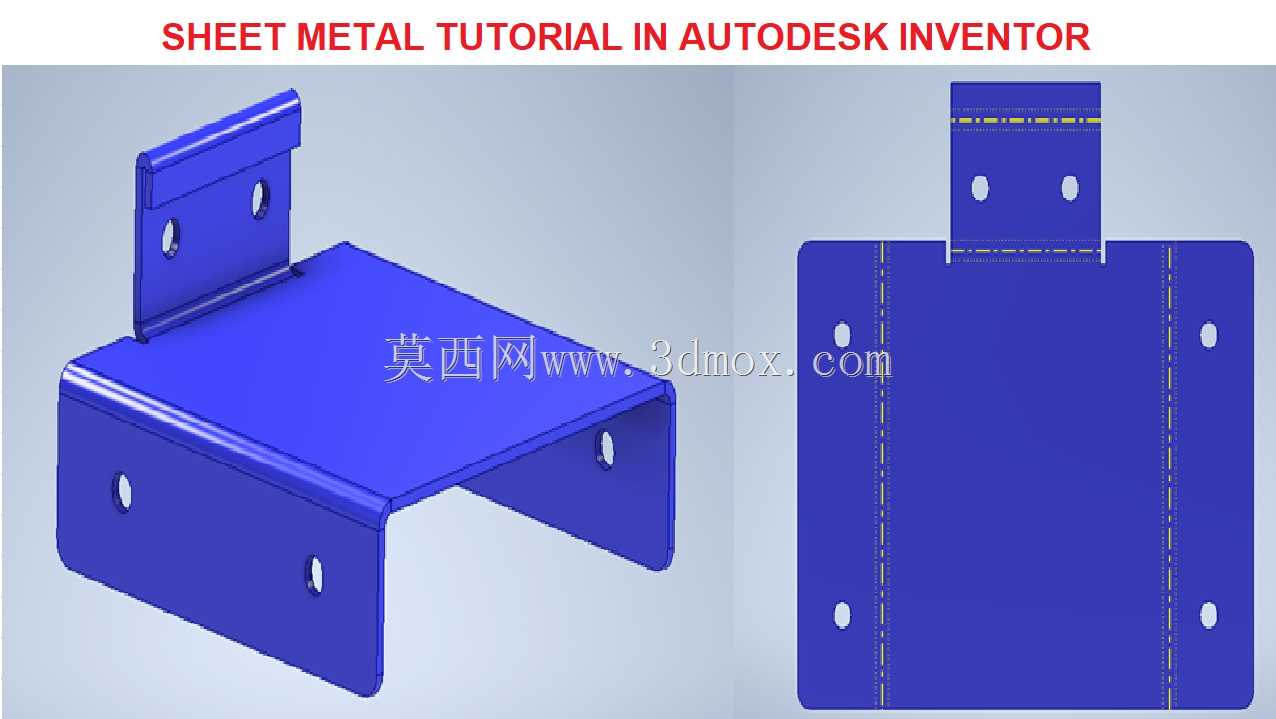

　　这款钣金支架主要面向工业传感检测场景的安装固定需求，常见于自动化产线的位置检测工位、设备运行状态监测点位，用来承托并固定各类接近式、光电式传感器，避免传感器在设备运行振动中出现移位、检测角度偏移的问题。从结构设计来看，整体采用单张钣金板材折弯成型，没有额外的焊接拼接工序，加工时仅需通过数控冲裁完成孔位加工后，沿预设折弯线一次压型即可，既控制了加工成本，也避免了焊接带来的变形误差，能保证各安装面的形位公差满足装配要求。支架主体为水平承托面，三面带有向下折弯的围边，既提升了整体结构的抗扭刚度，避免板材厚度较薄时承托面出现下凹变形，也能在安装时对传感器的底部形成侧向限位，减少装配时的对位调整工作量。

　　向上延伸的立式安装耳板上预留了两个长圆形安装孔，可在安装时根据实际检测高度需求做上下微调，适配不同检测距离的传感器安装要求；水平承托面及侧面围边上的预留孔位，既可以用来穿设传感器的固定螺丝，也能作为走线孔规整传感器的连接线缆，避免线缆在设备运行中被运动部件剐蹭。设计时充分考虑了安装边界的适配性，整体外廓尺寸紧凑，不会占用过多的设备安装空间，折弯处预留的工艺圆角既避免了锐边划伤安装人员，也能减少折弯处的应力集中，提升长期受振动工况下的结构耐用性。各安装孔的孔位公差按照通用五金配件的装配精度设计，可兼容市面上多数常规尺寸的工业传感器安装，不需要额外做二次打孔加工。立式安装耳板与水平承托面的折弯垂直度控制在合理公差范围内，

　　能保证安装后的传感器检测面与被测物体保持平行，减少检测误差。在实际设备装配场景中，这类钣金支架既可以通过立式耳板固定在设备的型材立面上，也可以翻转后通过水平承托面固定在设备台面上，适配不同的安装朝向需求，不需要针对不同安装方向重新设计支架结构，能减少设计人员的重复建模工作量，也能降低加工端的换模频次，提升批量加工的效率。板材厚度的选择兼顾了结构强度与轻量化需求，在常规工业设备的振动工况下不会出现共振问题，表面没有多余的凸起结构，不会对传感器的检测光路或者感应范围造成遮挡。
