符合样条间隔要求的11-16齿链轮设计

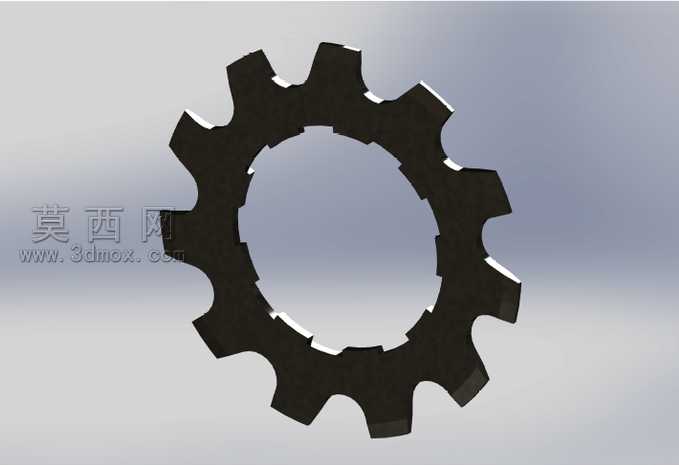

本次链轮三维建模以传动适配需求为核心，围绕11-16齿的齿数范围展开结构设计，严格遵循样条设计规范，在每个链轮的齿槽之间设置符合标准的间隔符结构，保障链轮与链条啮合过程中的传动精度与运行稳定性。建模过程中首先基于链轮齿形的几何参数完成基准草图绘制，通过参数化约束控制齿顶圆、齿根圆的尺寸精度，针对不同齿数对应的齿距变化做适配调整，保证每个轮齿的轮廓曲线平滑过渡，避免啮合过程中出现卡滞、跳齿的问题。材质设置上选用工业常用的合金钢材质属性，渲染时还原金属零件的哑光磨砂质感，通过光影效果突出轮齿的立体轮廓与内孔的花键结构细节，清晰展现零件的结构特征。结构设计层面重点优化了轮齿的受力角度，让传动过程中链条对轮齿的冲击力均匀分散到每个齿面，降低局部应力集中的风险，内孔采用适配传动轴的异形孔设计，保证链轮与轴的装配同轴度，减少运行过程中的径向跳动。设计思路上优先考虑链轮的通用互换性，齿形参数符合通用链条的啮合标准，间隔符的设置严格匹配样条要求，既保证了同系列不同齿数链轮的安装尺寸统一，也让零件在批量生产时具备更好的工艺性，无需额外调整加工参数即可完成不同齿数链轮的生产制造。建模完成后通过干涉检查验证轮齿与链条的啮合间隙，确认所有运动部件之间无干涉，结构强度满足常规传动场景的负载要求，整体模型结构严谨，参数准确，可直接用于机械传动系统的装配仿真、工程出图以及加工生产参考。
