SolidWorks翼形螺母结构设计

　　翼形螺母作为无需额外工具即可手动拧紧拆卸的紧固件，在各类需要频繁拆装、调试的工业场景中应用十分广泛，从小型检测仪器的面板固定、实验室设备的工装快装，到民用机电产品的外壳紧固、低压电气柜的接线端子锁紧，都能见到这类零件的身影。不同于常规六角螺母需要配套扳手施加扭矩，翼形螺母两侧的对称翼片直接为手部提供了充足的施力面，操作人员仅用拇指与食指捏持翼片即可完成拧紧或松脱动作，在空间狭小、无法容纳扳手操作的安装位中，这种结构的优势尤为突出。

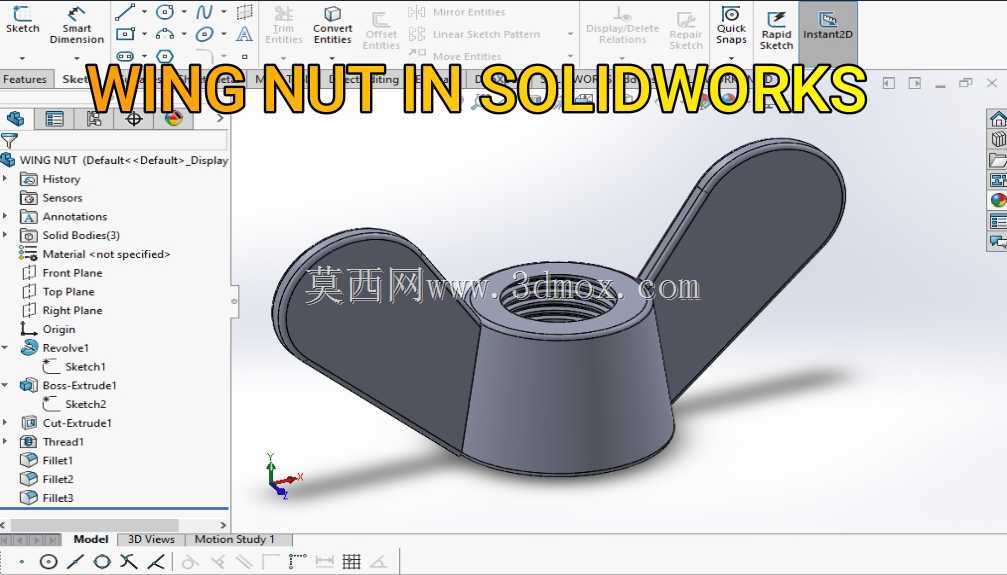

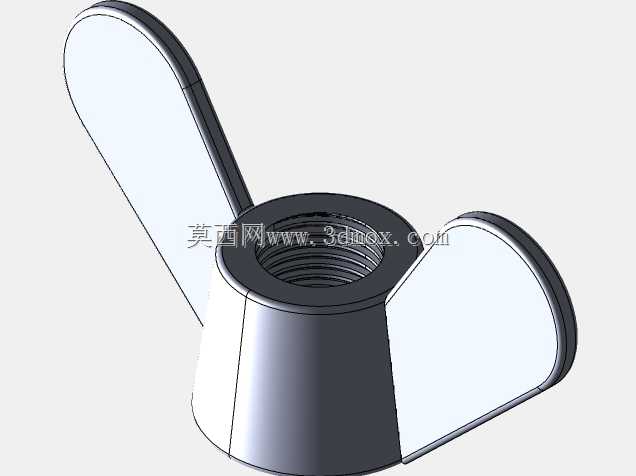

　　从结构设计逻辑来看，这款翼形螺母的主体分为中部带内螺纹的圆柱基座与两侧对称延伸的翼片两部分，建模过程中首先需要确定螺纹规格对应的基座尺寸，内螺纹的参数匹配对应规格的外螺纹件，基座的高度需要保证足够的螺纹啮合长度，避免拧紧后出现滑牙、连接强度不足的问题，通常基座高度不小于螺纹公称直径的0.8倍，确保螺纹副的受力均匀分布。两侧翼片的设计采用了平滑过渡的流线型轮廓，边缘做了完整的圆角处理，避免手动操作时锐边划伤手部，翼片与基座的连接位置采用大圆角过渡，消除应力集中的薄弱区域，保证手动施加较大拧紧力时，翼片与基座的连接位置不会出现断裂失效。

　　在安装边界方面，这类翼形螺母的安装空间需要预留足够的翼片转动空间，以适配的M6规格翼形螺母为例，两翼片展开的最大宽度约为32mm，安装位周边需要预留至少35mm的操作空间，保证手指可以顺利捏持翼片完成旋转动作。翼片的厚度设计兼顾了强度与操作手感，过薄的翼片会在拧紧时产生硌手感，过厚则会增加不必要的零件重量与材料成本，通常翼片厚度从靠近基座位置向末端逐渐减薄，既保证连接根部的结构强度，也让末端的捏持手感更舒适。

　　实际选型应用中，这类翼形螺母多用于拧紧力矩要求不高的连接场景，比如仪器仪表的外壳封盖、设备检修门的快拆固定、线束的理线架锁紧等位置，不适合用于承受大载荷、强振动的紧固连接，避免手动拧紧的力矩不足导致连接松脱。建模过程中对翼片与基座的过渡位置做了多组圆角处理，既优化了零件的工艺性，无论是采用注塑成型还是金属压铸、冷镦工艺生产，都能避免尖角位置的填充缺陷，也提升了零件操作的安全性。螺纹部分的建模采用标准螺纹牙型，保证与对应规格的螺栓、螺柱能够顺畅啮合，没有卡滞、滑牙的问题，基座下端面设计为平整的贴合面，保证拧紧后与被连接件表面充分接触，压力分布均匀，不会压伤被连接件的表面。
