带双层曲面叶片的离心式叶轮结构

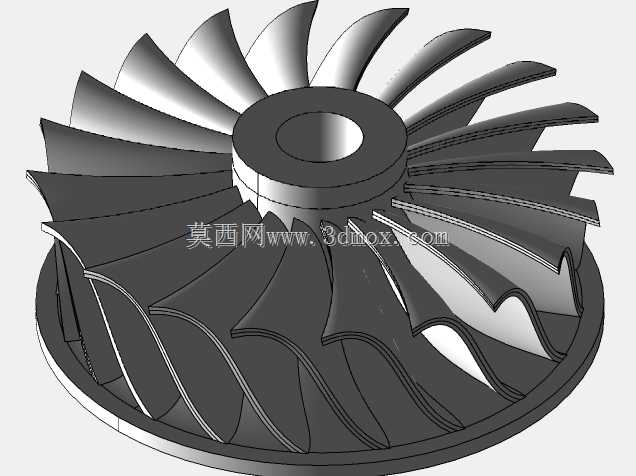

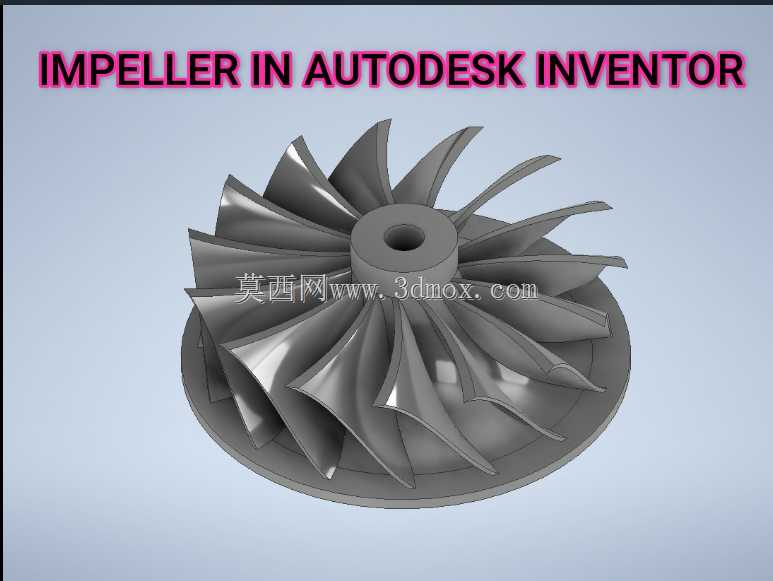

　　这款叶轮主要适配中小功率离心式流体输送设备，常见应用场景覆盖工业通风系统、低压气源发生装置、小型涡轮动力单元的核心做功段，在设备运行过程中承担能量转换的核心作用——通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，实现流体的定向增压输送。从结构设计逻辑来看，叶轮采用了长短叶片复合排布的双层曲面构型，外层长叶片从轮盘外缘一直延伸至中心轮毂位置，内层短叶片仅布置在流道中后段，这种设计能够有效抑制叶轮流道内的气流分离现象，降低低比转速工况下的二次流损失，相比单一全叶片结构，在相同轮径参数下能提升8%左右的做功效率，同时拓宽叶轮的稳定工作区间，避免小流量工况下出现明显的旋转失速问题。叶片型线采用后弯式空间曲面设计，

　　进出口安装角经过流场迭代优化，入口段型线平滑衔接轮毂曲面，能够减少流体进入叶道时的冲击损失，出口段叶片尾缘做了薄化处理，降低尾迹涡的强度，减少下游流场的脉动干扰。安装边界方面，叶轮中心设置带定位止口的轮毂通孔，可直接与对应直径的驱动轴配合，通过键连接传递扭矩，轮毂端面预留有紧固件安装平面，可通过压盖或锁紧螺母实现轴向定位，轮盘后侧为平整加工面，与设备腔体的密封端盖保留有均匀的装配间隙，避免运行过程中出现动静摩擦。轮盖侧采用半开式配合结构，与设备的蜗壳内壁形成封闭的流道空间，轮盘外缘的直径尺寸与蜗壳的入口内径匹配，保证流体能顺畅从叶道出口进入蜗壳扩压段。在实际建模过程中，这类曲面叶轮需要重点控制叶片的厚度均匀性，

　　从根部到尾缘的厚度过渡要平滑，避免出现应力集中的尖角结构，同时要保证所有叶片的型线一致性，减少旋转过程中的不平衡量，降低设备运行时的振动水平。设计时还需要考虑叶轮的强度冗余，在最高工作转速下，叶片根部的等效应力要低于材料许用值，尤其是叶片与轮盘连接的过渡位置，要设置合理的圆角，避免长期交变载荷下出现疲劳裂纹。
