多头组合称重计量设备结构设计

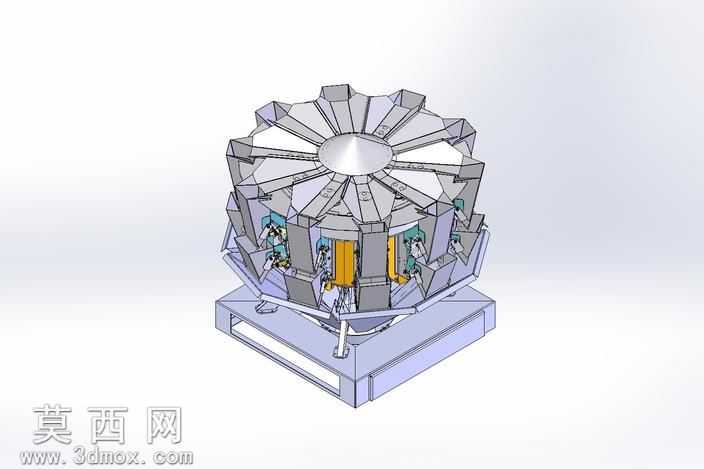

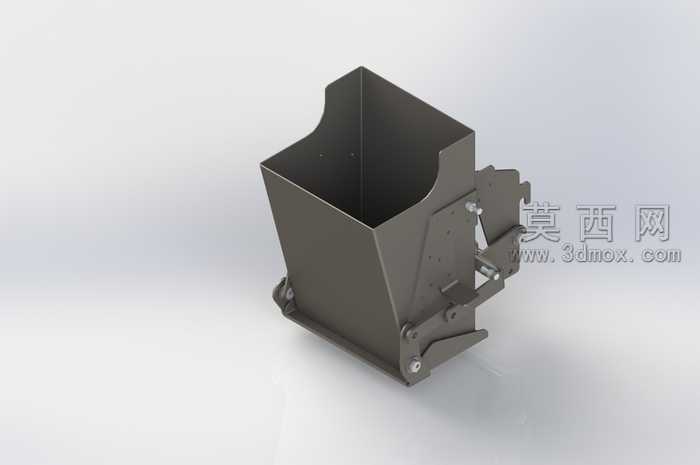

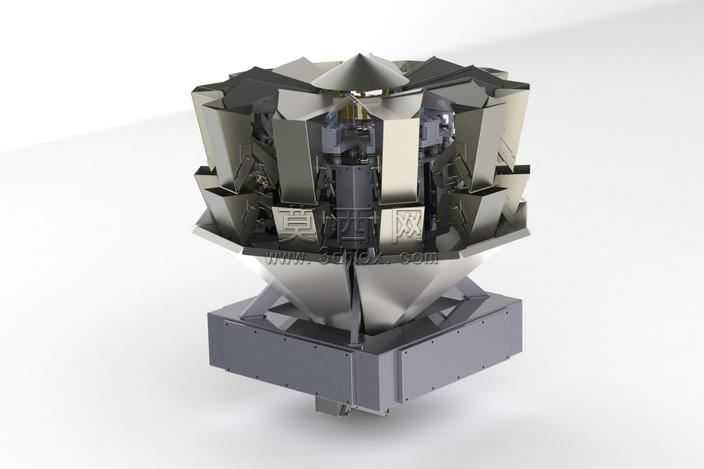

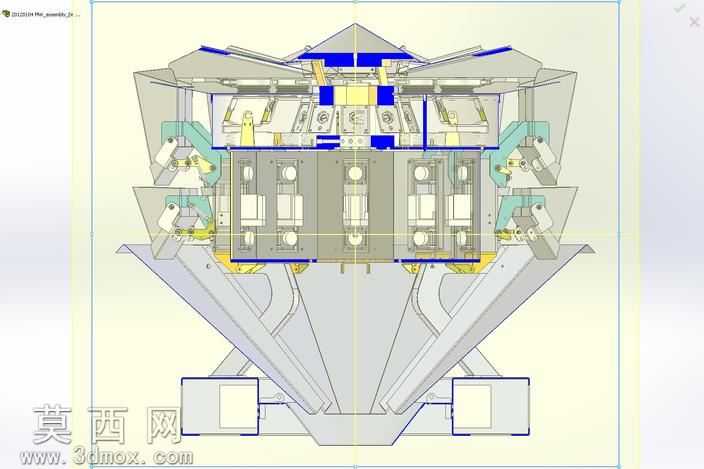

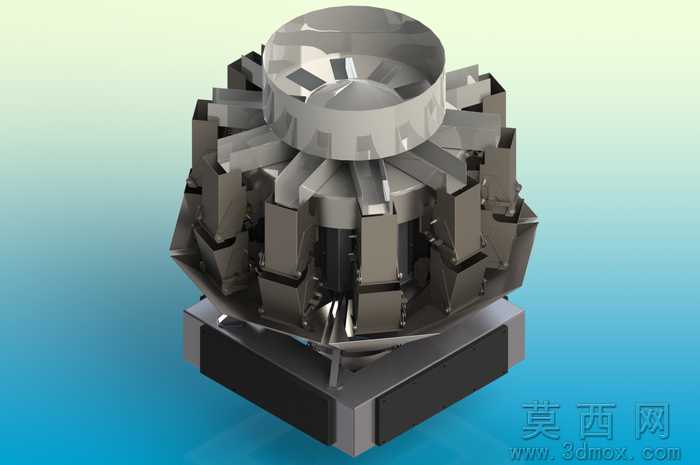

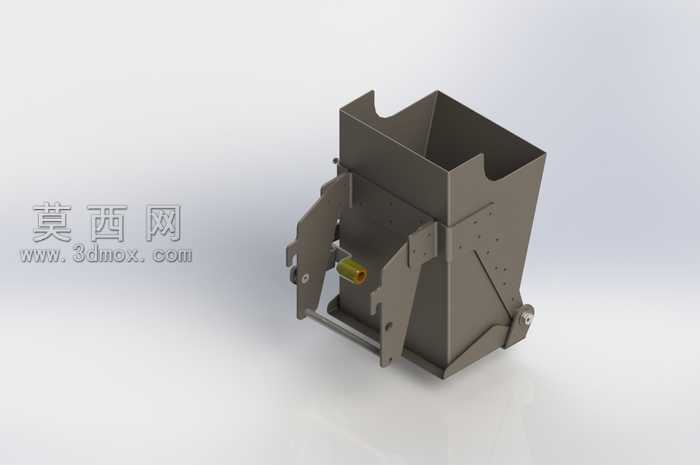

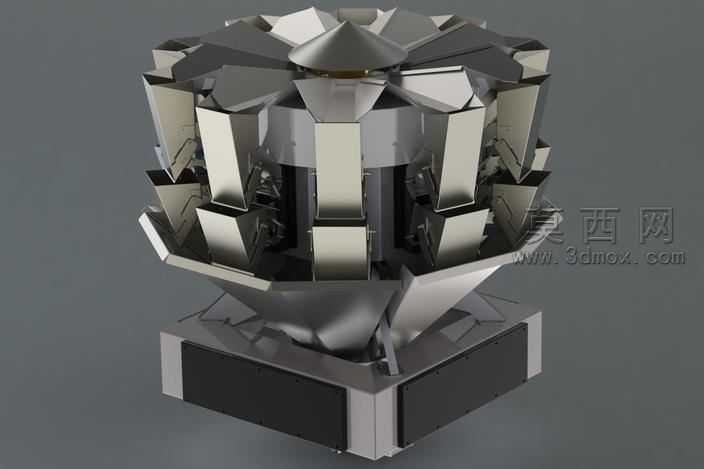

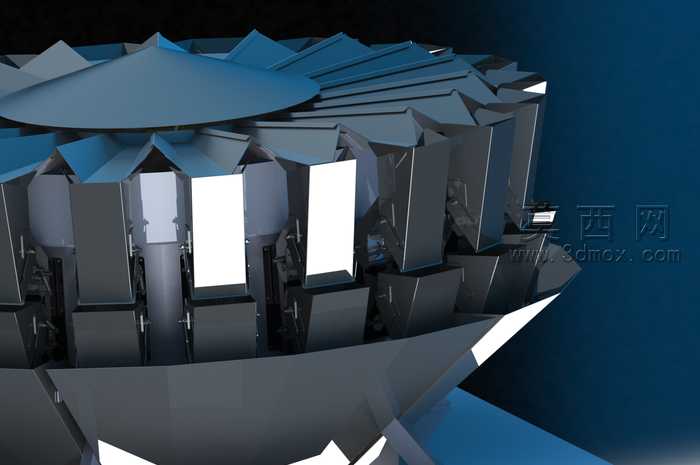

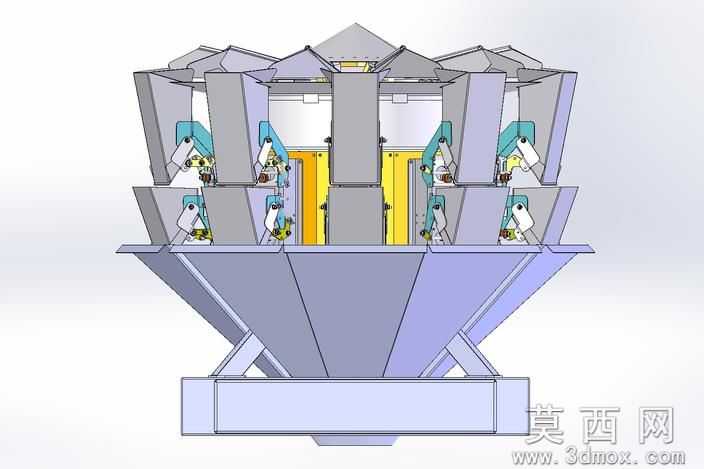

本作品为多头组合称重设备的三维结构设计，整体采用立式模块化布局，建模过程中严格遵循工业衡器的实际生产装配逻辑，对设备各功能模块进行了精细化的参数化建模。设备顶部设置分料锥结构，采用流线型曲面建模，保证物料能够均匀分散至周边的进料通道，避免物料堆积卡滞；中部为多组独立称重料斗单元，沿圆周方向均匀排布，每个料斗单元均包含独立的进料闸门、称重传感器安装位、卸料闸门结构，建模时对料斗的开合铰接结构、驱动连杆机构都做了完整的结构还原，保证各运动部件无干涉，可直观呈现料斗的开合动作逻辑。下部设置集料斗结构，将称重完成的物料汇总输送至下游包装工位，底座部分为整体焊接框架结构，建模时预留了电气控制元件的安装腔体、走线槽位以及设备调平支脚的安装孔位，整体结构的装配关系完全匹配实际生产的加工工艺要求。材质渲染方面，与物料接触的料斗、分料锥、通道部分均采用食品级不锈钢材质，设置了细腻的金属磨砂反光效果，还原不锈钢板材冲压成型后的真实质感；底座框架部分采用碳钢喷塑材质，设置了哑光深灰的材质表现，与上部不锈钢结构形成清晰的视觉区分；铰接销轴、驱动气缸等标准件采用镀铬亮面金属材质，增强了模型的真实感。设计过程中充分考虑了多头秤的组合称重逻辑，通过多单元独立称重的组合运算实现高精度定量称重，建模时对各料斗的排布角度、卸料轨迹都做了运动仿真验证，保证各料斗卸料时不会出现物料撒漏、碰撞的问题，整体模型结构完整，细节丰富，可直接用于设备方案展示、结构优化以及生产加工参考。
